预应力混凝土简支T梁计算报告midas

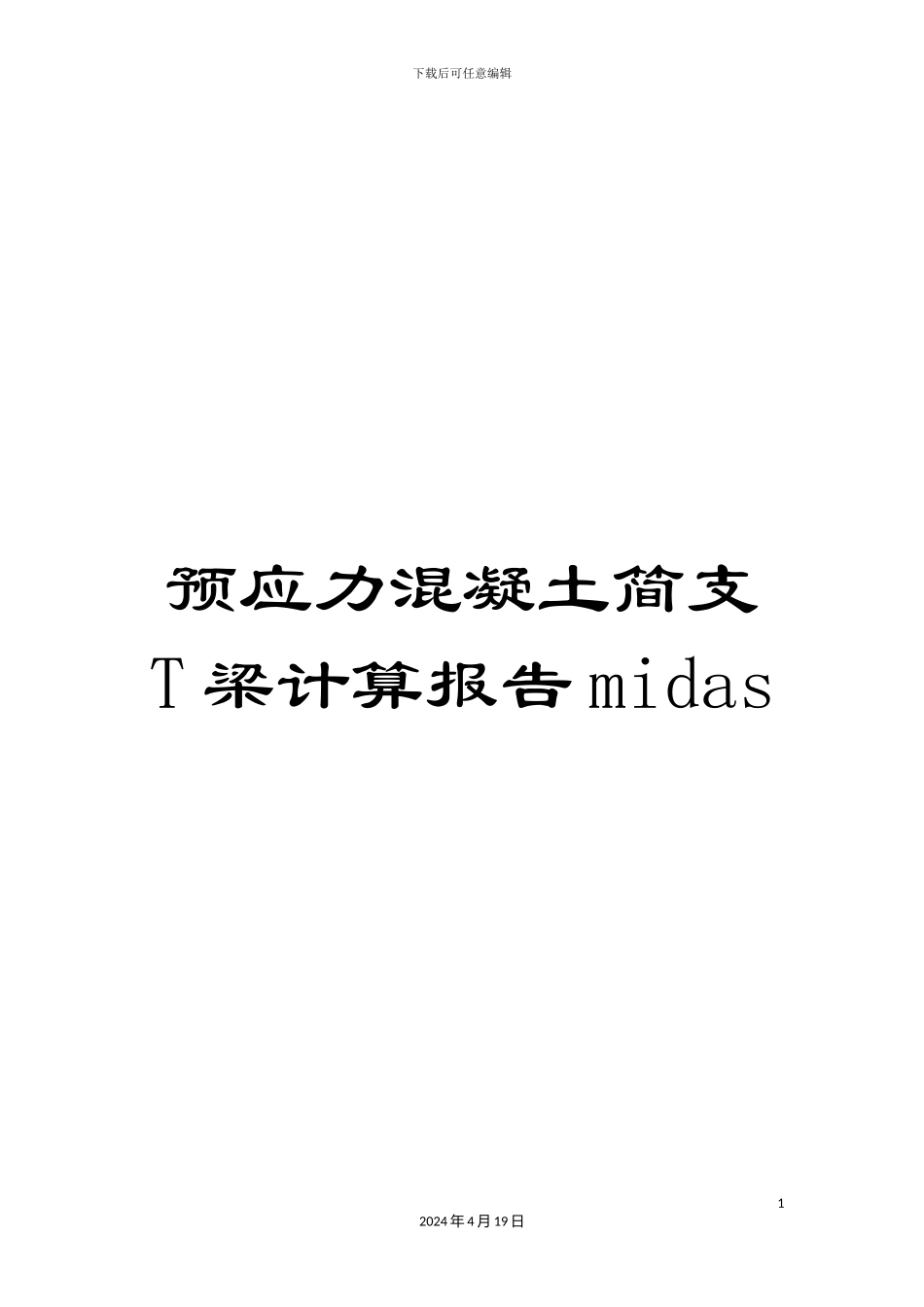

预应力混凝土简支T梁计算报告midas_第1页
1/28

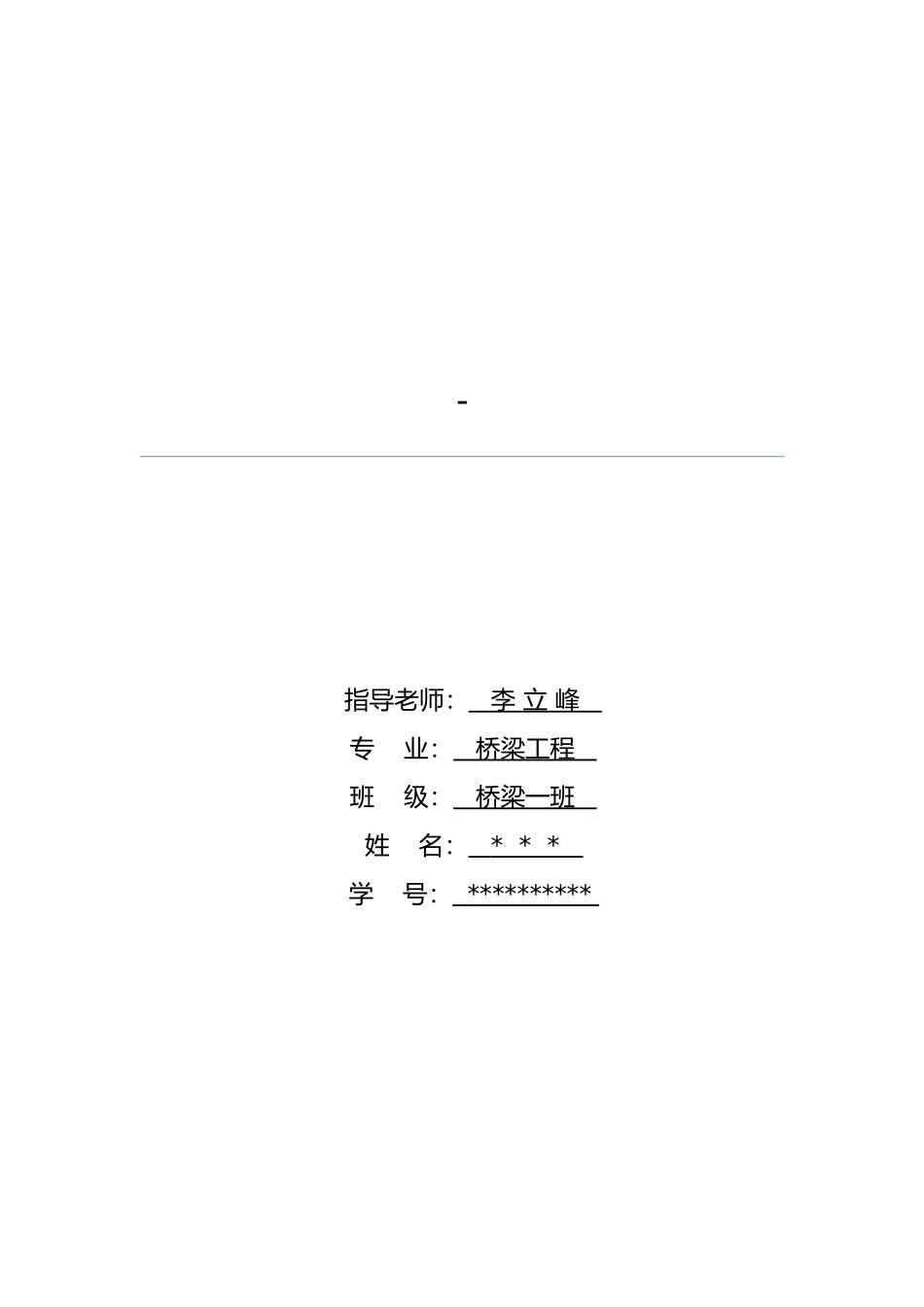

预应力混凝土简支T梁计算报告midas_第2页
2/28

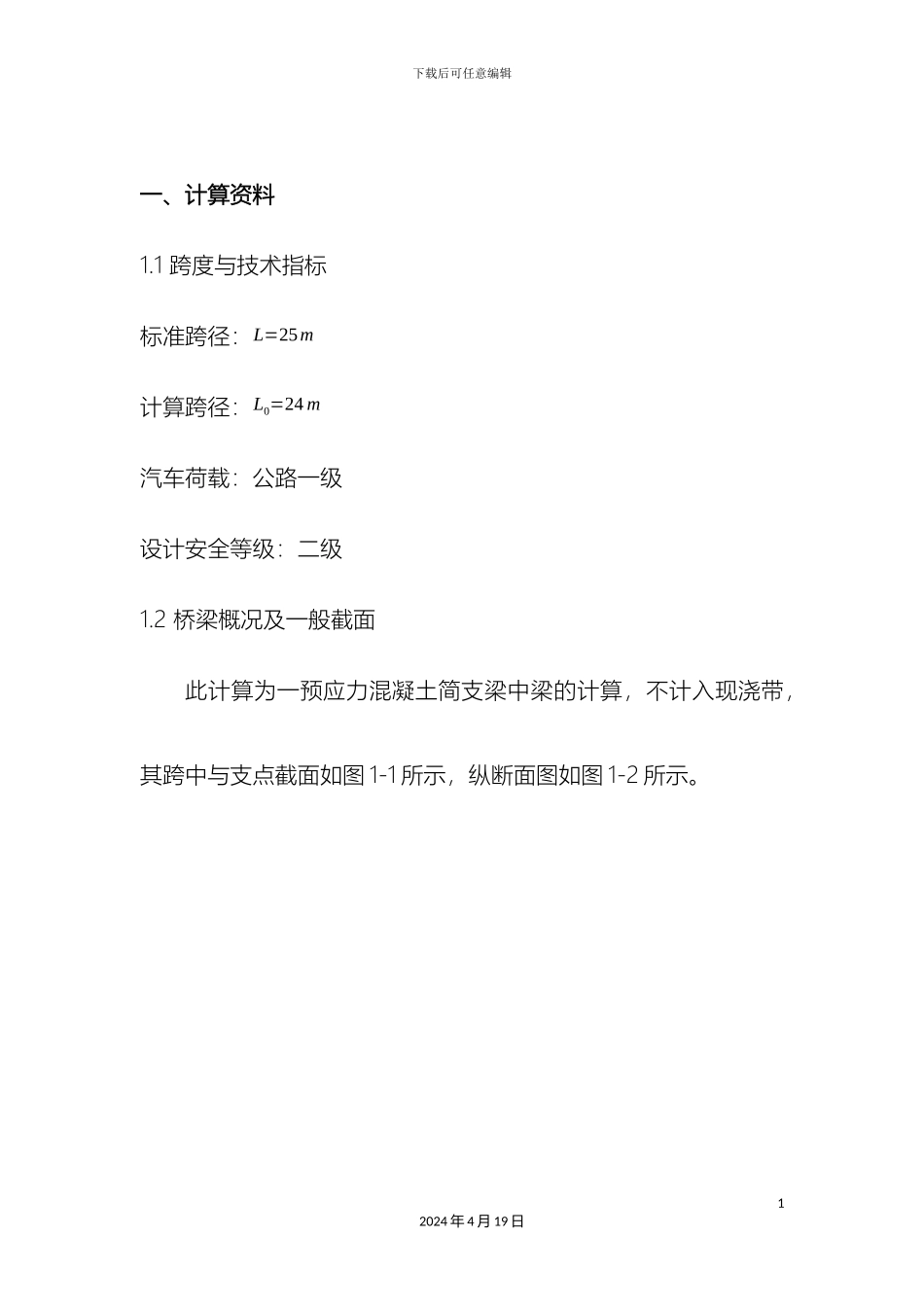

预应力混凝土简支T梁计算报告midas_第3页
3/28
下载后可任意编辑预应力混凝土简支T 梁计算报告 midas12024 年 4 月 19 日-指导老师: 李 立 峰 专 业: 桥梁工程 班 级: 桥梁一班 姓 名: * * * 学 号: ********** 下载后可任意编辑一、计算资料1.1 跨度与技术指标标准跨径:L=25m计算跨径:L0=24 m汽车荷载:公路一级设计安全等级:二级1.2 桥梁概况及一般截面此计算为一预应力混凝土简支梁中梁的计算,不计入现浇带,其跨中与支点截面如图 1-1 所示,纵断面图如图 1-2 所示。12024 年 4 月 19 日下载后可任意编辑1.3 使用的材料及其容许应力混凝土:C50,轴心抗压强度设计值 f cd=22.4 MPa ,抗拉强度设计值 f td=1.83 MPa ,弹性模量 Ec=3.45×104 MPa 。钢筋混凝土容重:γ=26 kN/m3钢筋:预应力钢束采纳 3 束 φ15.2mm×7 的钢绞线,抗拉强22024 年 4 月 19 日下载后可任意编辑度标准值f ak=1860 MPa ,张拉控制应力 σcon=0.75fak=1395MPa截面面积:Au=3×140×7=2940mm2 ,孔道直径:77mm 预应力钢筋与管道的摩擦系数:0.25管道每米局部偏差对摩擦的影响系数:0.0015(1/m)锚具变形、钢筋回缩和接缝压缩值:开始点:6mm 结束点:6mm纵向钢筋:采纳 φ16 的 HRB335 级钢筋,底部配 6 根,间距为 70mm,翼缘板配 16 根,间距为 100mm。1.4 施工方法采纳预制拼装法施工;主梁为预制预应力混凝土 T 梁,后张法工艺;预制梁混凝土立方体强度达到设计混凝土等级的 85%,且龄期不少于 7 天后方可张拉预应力钢束;张拉时两端对称、均匀张拉(不超张拉),采纳张拉力与引伸量双控。钢束张拉顺序为:N2—N3—N132024 年 4 月 19 日下载后可任意编辑二、计算模型2.1 模型的建立本计算为一单跨预应力混凝土简支 T 梁桥中梁模型(图 2-1),其节点的布置如图 2-2 所示。在计算活载作用时,横向分布系数取 m=0.5,并不沿纵向变化。在建立结构模型时,取计算跨径L0=24 m,由于该结构比较简单,计算跨度只有 24m,故增加单元不会导致计算量过大,大多数单元长度为 1m。建立保证控制截面在单元的端部,以便于读取数据。对于横隔板当作节点荷载加入计算模型,其所起到的横向联系作用已在横向分布系数中考虑。42024 年 4 月 19 日下载后可任意编辑每个节点对应的 x 坐标值如表 2-1 所示 节点的 x 坐标值 表 2-1节点123456789101112X(m)0.01.02.03.55.06.07.08.09.010.011.012.0节点131415...
