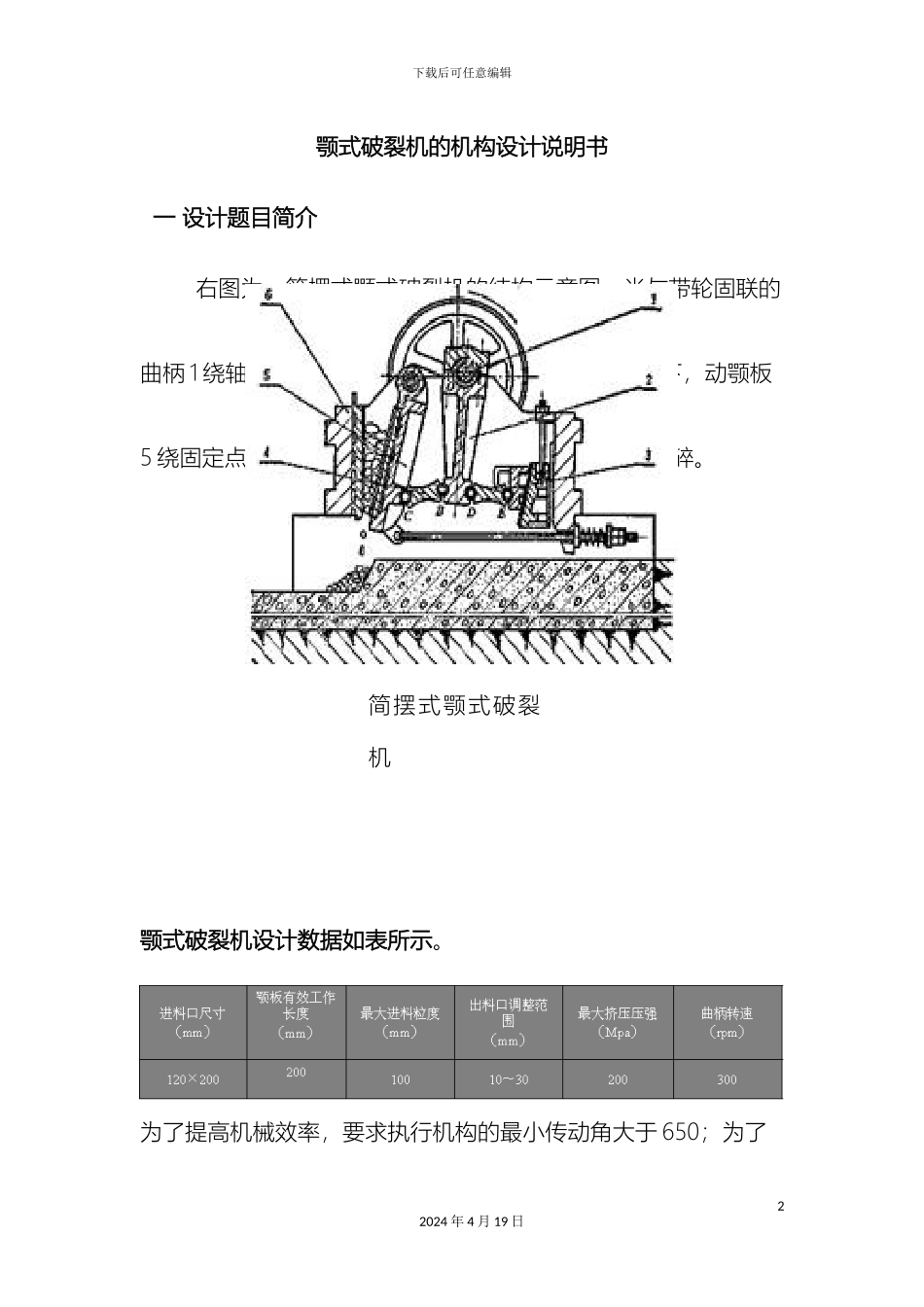

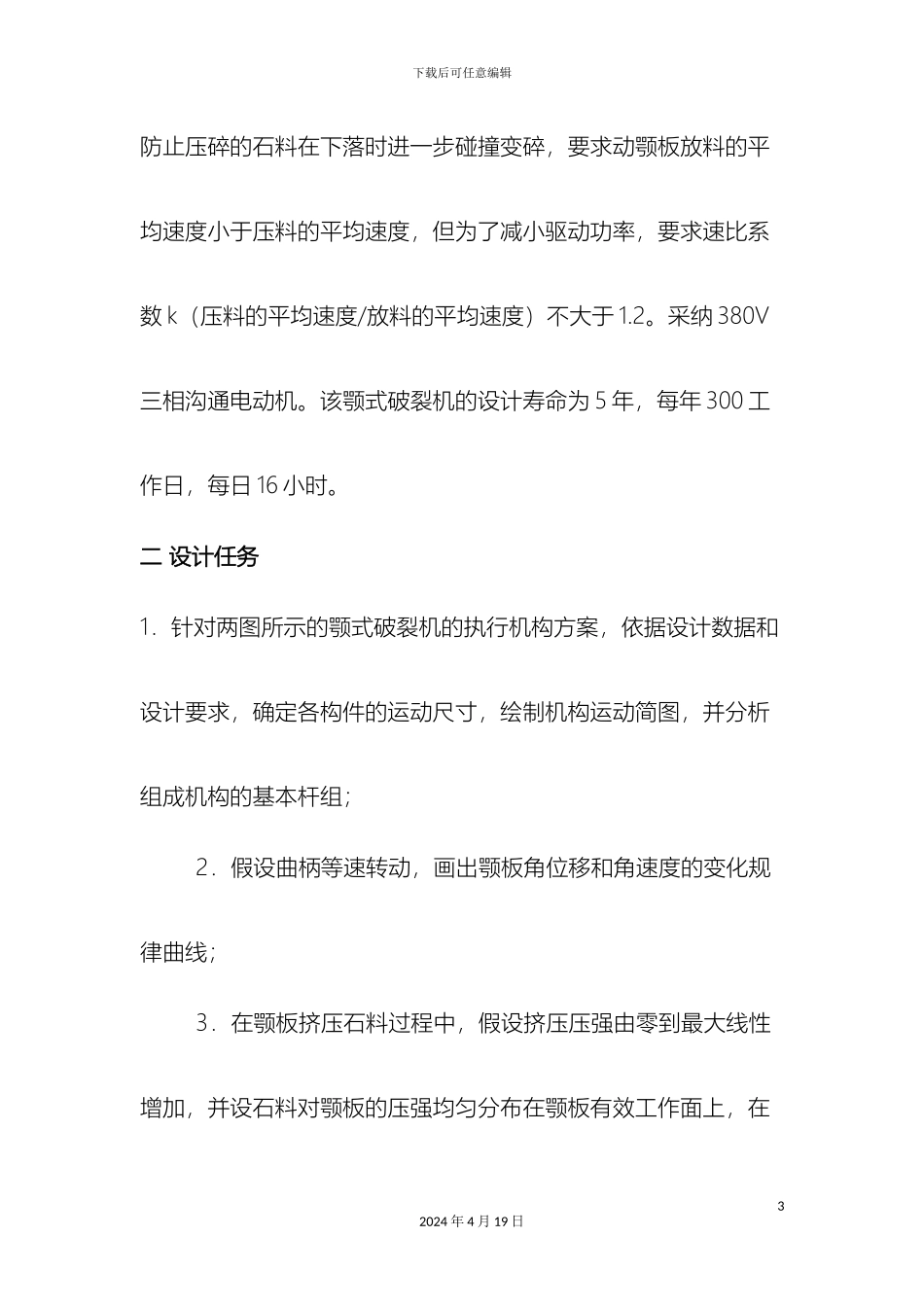

下载后可任意编辑颚式破裂机机构综合设计说明书12024 年 4 月 19 日下载后可任意编辑颚式破裂机的机构设计说明书 一 设计题目简介右图为一简摆式颚式破裂机的结构示意图。当与带轮固联的曲柄 1 绕轴心 O 连续回转时，在构件 2、3、4 的推动下，动颚板5 绕固定点 F 往复摆动，与固定颚板 6 一起，将矿石压碎。颚式破裂机设计数据如表所示。为了提高机械效率，要求执行机构的最小传动角大于 650；为了22024 年 4 月 19 日简摆式颚式破裂机下载后可任意编辑防止压碎的石料在下落时进一步碰撞变碎，要求动颚板放料的平均速度小于压料的平均速度，但为了减小驱动功率，要求速比系数 k（压料的平均速度/放料的平均速度）不大于 1.2。采纳 380V三相沟通电动机。该颚式破裂机的设计寿命为 5 年，每年 300 工作日，每日 16 小时。二 设计任务1．针对两图所示的颚式破裂机的执行机构方案，依据设计数据和设计要求，确定各构件的运动尺寸，绘制机构运动简图，并分析组成机构的基本杆组；2．假设曲柄等速转动，画出颚板角位移和角速度的变化规律曲线；3．在颚板挤压石料过程中，假设挤压压强由零到最大线性增加，并设石料对颚板的压强均匀分布在颚板有效工作面上，在32024 年 4 月 19 日下载后可任意编辑不考虑各处摩擦、构件重力和惯性力的条件下，分析曲柄所需的驱动力矩；4．取曲柄轴为等效构件，要求其速度波动系数小于 15％，确定应加于曲柄轴上的飞轮转动惯量；5．用软件（VB、MATLAB、ADAMS 或 SOLIDWORKS 等均可）对执行机构进行运动仿真，并画出输出机构的位移、速度、和加速度线图。6. 图纸上绘出最终方案的机构运动简图（能够是计算机图）并编写说明书。方案设计42024 年 4 月 19 日下载后可任意编辑三、方案分析一 凸轮摆杆机构：由于凸轮机构磨损严重，因此不适合破裂机。二 双摆杆机构：由于摆杆机构的主运动不好设计，因此不选用这种。三 曲柄滑块机构：曲柄滑块机构传动角较小，不适合受力大的机械。机构原理分析如图所示，机器经皮带（图中未画出）使曲柄 2 顺时针回转，然后经过构件 3，4，5 使动颚板 6 向左摆动向固定于机架 1 上的定颚板 7 时，矿石即被扎碎；当动颚板 6 向右摆动时，被扎碎的矿石即下落。52024 年 4 月 19 日下载后可任意编辑设计数据设计内容连杆机构的远动分析 符号 n2 Lo2AL1 L2 h1 h2 lAB lO4B LBC Lo6c单位 r/minmm数据 300 30...
