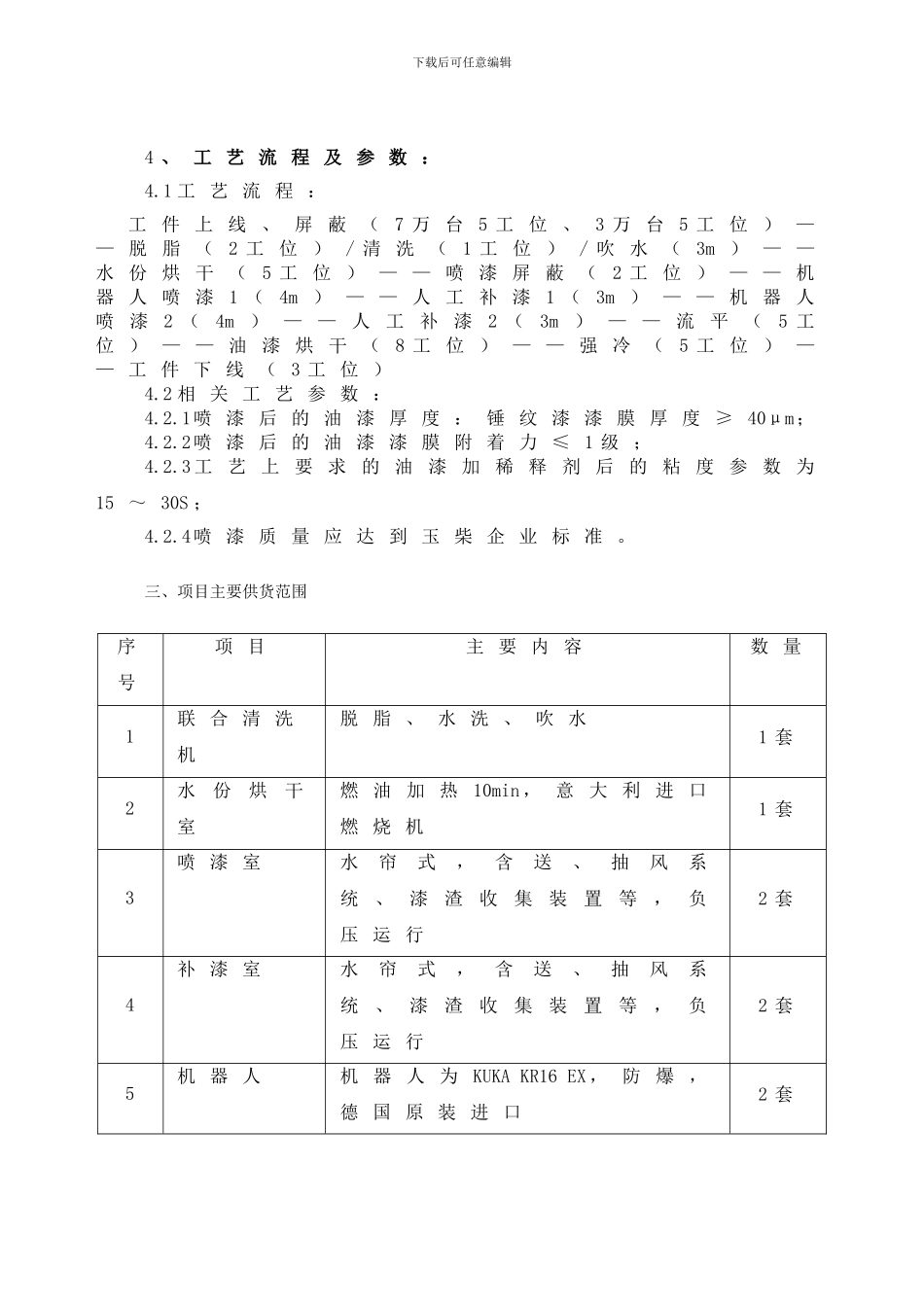

下载后可任意编辑 4 、 工 艺 流 程 及 参 数 ：4.1 工 艺 流 程 ： 工 件 上 线 、 屏 蔽 （7 万 台 5 工 位 、 3 万 台 5 工 位 ） —— 脱 脂 （ 2 工 位 ） / 清 洗 （ 1 工 位 ） / 吹 水 （ 3m ） — —水 份 烘 干 （ 5 工 位 ） — — 喷 漆 屏 蔽 （2 工 位 ） — — 机器 人 喷 漆 1 （ 4m ） — — 人 工 补 漆1 （ 3m ） — — 机 器 人喷漆2 （4m）——人工补漆2 （3m）——流平（5 工位 ） — — 油 漆 烘 干 （8 工 位 ） — — 强 冷 （5 工 位 ） —— 工 件 下 线 （ 3 工 位 ）4.2 相 关 工 艺 参 数 ：4.2.1喷 漆 后 的 油 漆 厚 度 ： 锤 纹 漆 漆 膜 厚 度 ≥ 40μm；4.2.2喷 漆 后 的 油 漆 漆 膜 附 着 力 ≤ 1 级 ；4.2.3 工 艺 上 要 求 的 油 漆 加 稀 释 剂 后 的 粘 度 参 数 为15 ～ 30S ；4.2.4喷 漆 质 量 应 达 到 玉 柴 企 业 标 准 。三、项目主要供货范围序号项 目主 要 内 容数 量1联 合 清 洗机脱 脂 、 水 洗 、 吹 水1 套2水份烘干室燃 油 加 热 10min ， 意 大 利 进 口燃 烧 机1 套3喷 漆 室水帘式，含送、抽风系统、漆渣收集装置等，负压 运 行2 套4补 漆 室水帘式，含送、抽风系统、漆渣收集装置等，负压 运 行2 套5机 器 人机 器 人 为 KUKA KR16 EX ， 防 爆 ，德 国 原 装 进 口 2 套下载后可任意编辑6供 漆 系 统及 喷 漆 工具供、喷漆系统及喷具为固瑞 克1 套7流 平 室照明系统，排风系统进烘干 室1 套8油 漆 烘 干室 燃 油 加 热 10min ， 意 大 利 进 口燃 烧 机1 套9输 送 线 及小 车积放式悬挂输送线，悬挂运 转 小 车 50 个1 套10强 冷 室照明系统，排风系统进烘干 室1 套11屏 蔽 工 装由甲方提供图纸，乙方制作 。60 套说 明 ： 以 上 供 货 范 围 为 该 项 目 的 主 要 组 成 部 分 ，具 体 各 部 分 的 供 货 范 围 在 下 文 中 会 有 详 细 描 述 。四 、 设 备 描 述 ：1 、 联 合 清 洗 机 ：1.1 主要组成序号名 称规 格数量备 注1室 体10600×2000×3800 ，304不 锈 钢1 套自 制...
