5.5m焦炉地面除尘站技术协议

5.5m焦炉地面除尘站技术协议_第1页
1/30

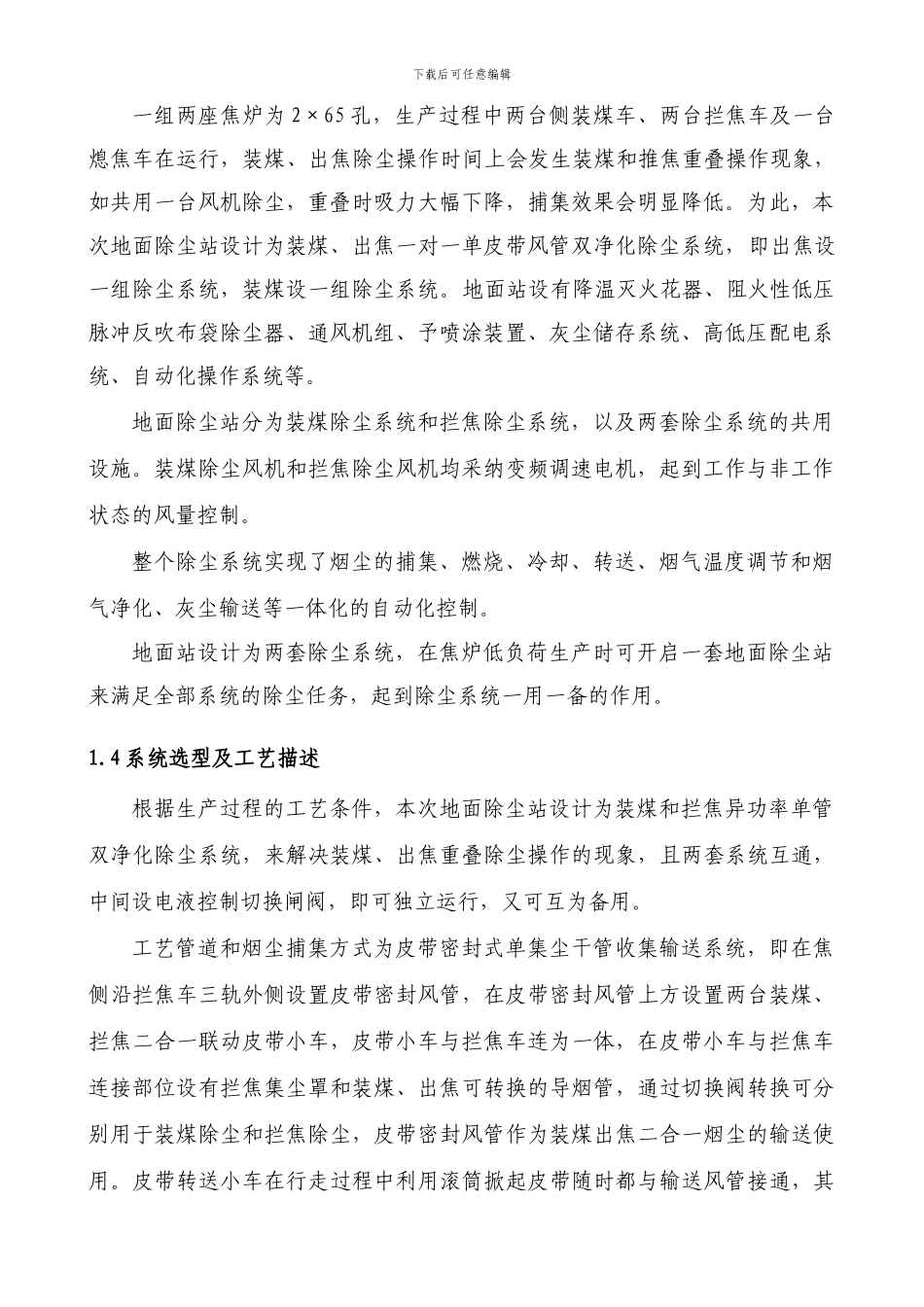

5.5m焦炉地面除尘站技术协议_第2页
2/30
5.5m焦炉地面除尘站技术协议_第3页
3/30
下载后可任意编辑****煤焦化有限公司2×65 孔侧装煤焦炉装煤与出焦烟尘治理设施技术协议书委托方:****煤焦化有限公司 (简称甲方)承包方:****环保机械设备有限公司 (简称乙方)甲方委托乙方承担****煤焦化有限公司 2×65 孔焦炉装煤和拦焦异功率单管双净化地面站项目的设计与设备采购、非标设备制作组装、调试、运行工作,经甲、乙双方友好协商,结合本项目具体情况,订立本技术协议愿共同遵守。1.总说明1.1 项目名称****煤焦化有限公司 5.5 米焦炉装煤、出焦地面除尘站工程。1.2 焦炉基本参数设计年产量: 130 万吨孔数: 2×65 孔炭化室尺寸(长×宽×高): 15980×550×5505mm炭化室中心距(热): 1350mm单孔装煤量: 39.75t单孔出焦量: 30t结焦时间: 26 小时1.3 项目概述****煤焦化有限公司设计规模为 130 万吨/年,焦炉布置为一组两座,本次地面除尘站工程包括设计、设备供货、安装调试。下载后可任意编辑一组两座焦炉为 2×65 孔,生产过程中两台侧装煤车、两台拦焦车及一台熄焦车在运行,装煤、出焦除尘操作时间上会发生装煤和推焦重叠操作现象,如共用一台风机除尘,重叠时吸力大幅下降,捕集效果会明显降低。为此,本次地面除尘站设计为装煤、出焦一对一单皮带风管双净化除尘系统,即出焦设一组除尘系统,装煤设一组除尘系统。地面站设有降温灭火花器、阻火性低压脉冲反吹布袋除尘器、通风机组、予喷涂装置、灰尘储存系统、高低压配电系统、自动化操作系统等。地面除尘站分为装煤除尘系统和拦焦除尘系统,以及两套除尘系统的共用设施。装煤除尘风机和拦焦除尘风机均采纳变频调速电机,起到工作与非工作状态的风量控制。整个除尘系统实现了烟尘的捕集、燃烧、冷却、转送、烟气温度调节和烟气净化、灰尘输送等一体化的自动化控制。地面站设计为两套除尘系统,在焦炉低负荷生产时可开启一套地面除尘站来满足全部系统的除尘任务,起到除尘系统一用一备的作用。1.4 系统选型及工艺描述根据生产过程的工艺条件,本次地面除尘站设计为装煤和拦焦异功率单管双净化除尘系统,来解决装煤、出焦重叠除尘操作的现象,且两套系统互通,中间设电液控制切换闸阀,即可独立运行,又可互为备用。工艺管道和烟尘捕集方式为皮带密封式单集尘干管收集输送系统,即在焦侧沿拦焦车三轨外侧设置皮带密封风管,在皮带密封风管上方设置两台装煤、拦焦二合一联动皮带小车,皮带小车与拦焦车连为一体,在皮带小车与拦焦车连接部位设有...
