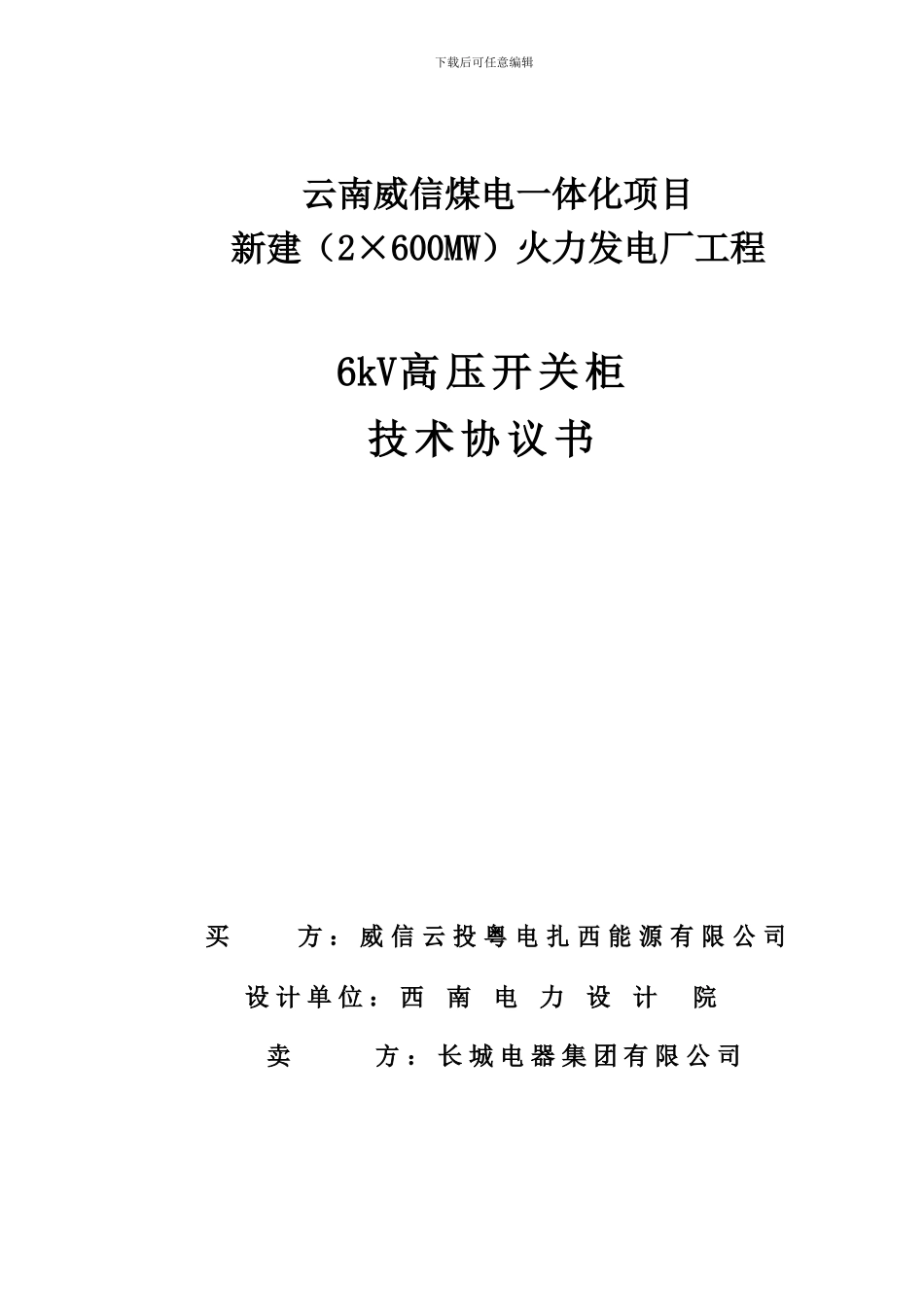

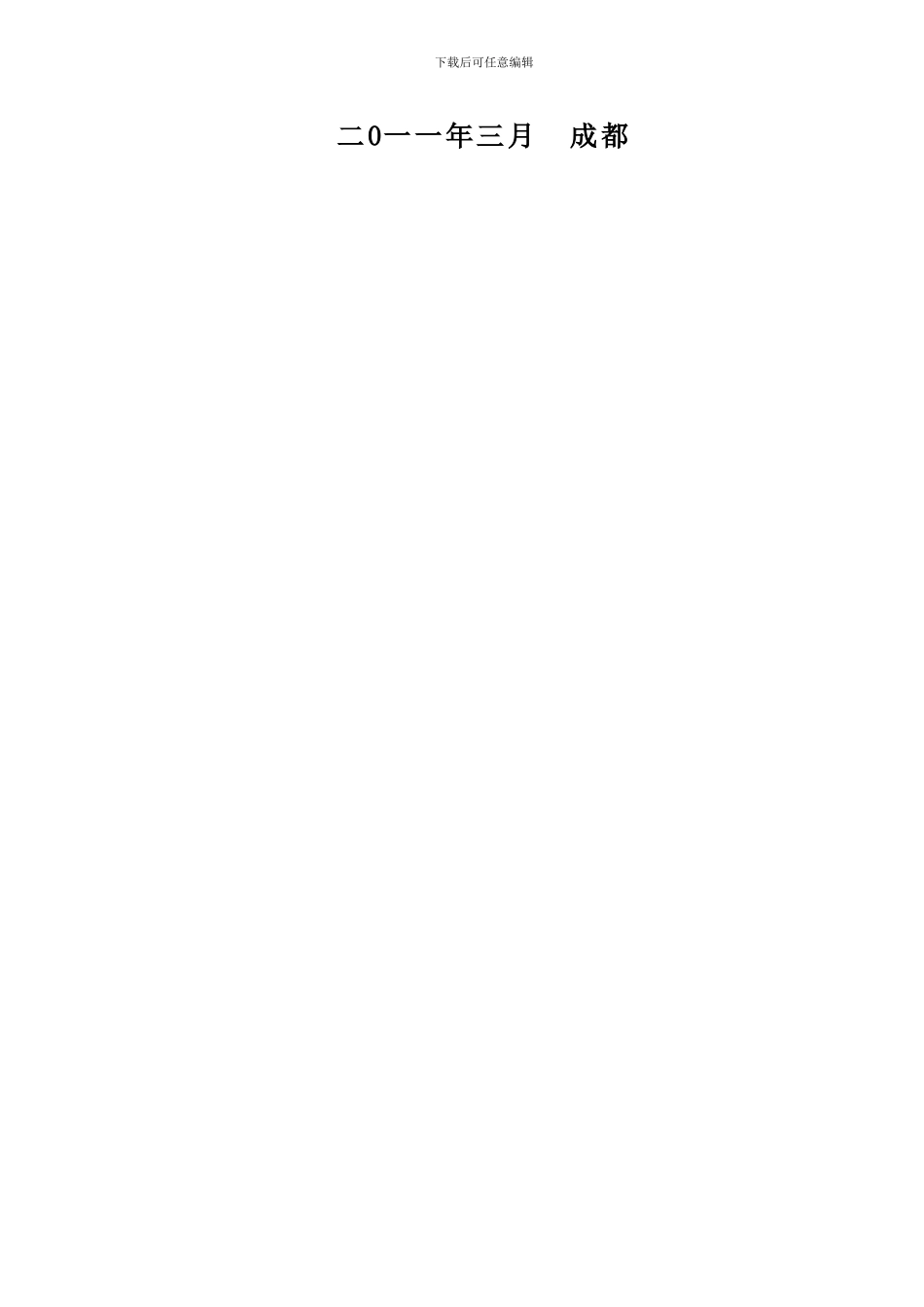

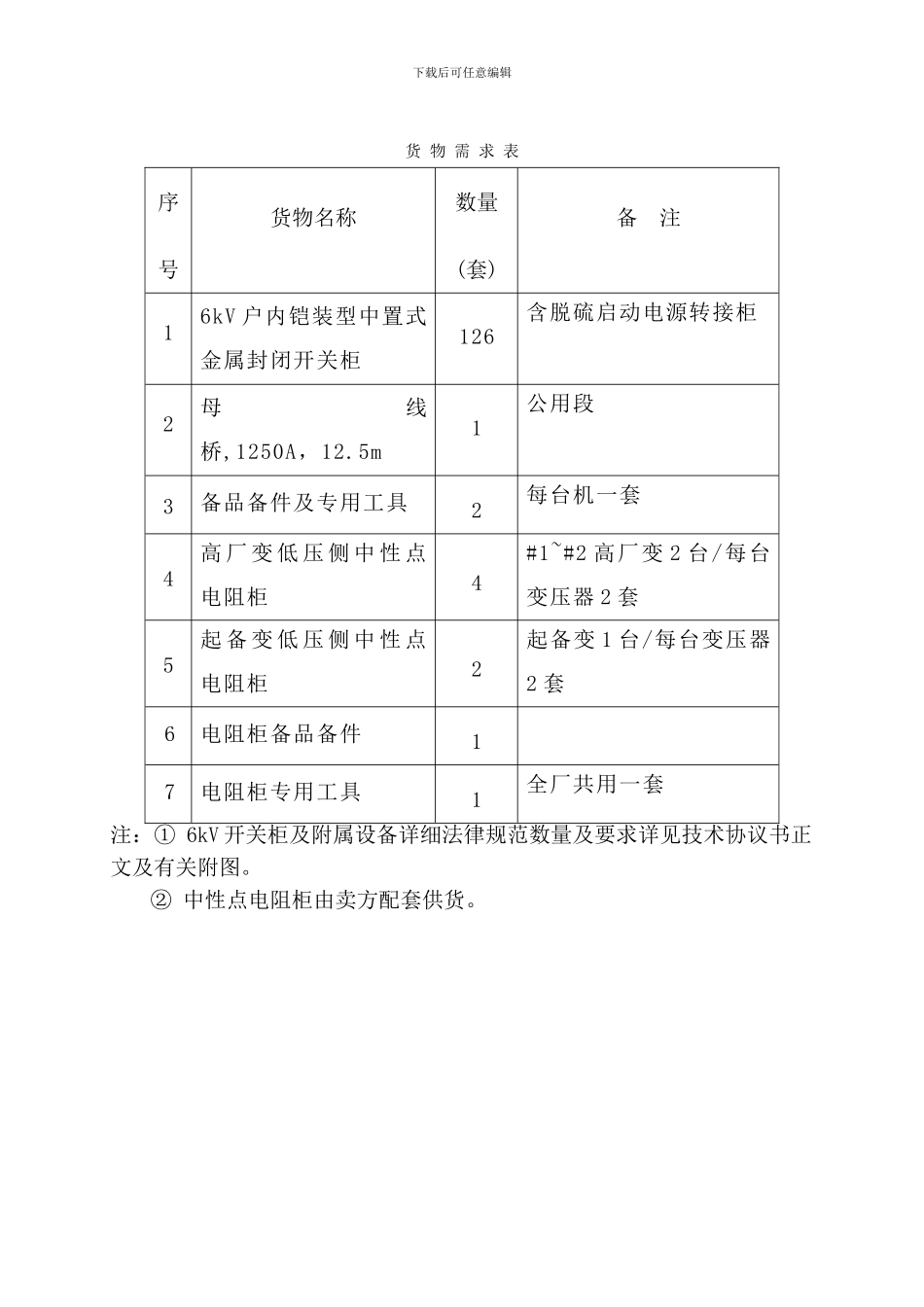

下载后可任意编辑云南威信煤电一体化项目新建（2×600MW）火力发电厂工程6kV高 压 开 关 柜技 术 协 议 书 买 方 ： 威 信 云 投 粤 电 扎 西 能 源 有 限 公 司设 计 单 位 ： 西南电力设计院卖 方 ： 长 城 电 器 集 团 有 限 公 司下载后可任意编辑二0一一年三月 成都下载后可任意编辑货 物 需 求 表序号货物名称数量(套)备 注16kV 户内铠装型中置式金属封闭开关柜126含脱硫启动电源转接柜2母线桥,1250A，12.5m1公用段3备品备件及专用工具2每台机一套4高 厂 变 低 压 侧 中 性 点电阻柜4#1~#2 高厂变 2 台/每台变压器 2 套5起 备 变 低 压 侧 中 性 点电阻柜2起备变 1 台/每台变压器2 套6电阻柜备品备件17电阻柜专用工具1全厂共用一套注：① 6kV 开关柜及附属设备详细法律规范数量及要求详见技术协议书正文及有关附图。 ② 中性点电阻柜由卖方配套供货。下载后可任意编辑目 录 1.总则 2.环境条件 3.规程和标准 4.供货范围 5.技术要求 6.试验、监造和检验 7.包装和运输 8.铭牌和标志 9.图纸和资料 10.质量保证 11.技术服务 12.备品备件及专用工具 13. 技术数据一览表14. 附图目录附表一： 一年备品备件清单附表二： 三年备品备件清单附表三： 专用工具清单附表四： 进口件清单附表五： 供货范围表下载后可任意编辑1.总则 1.0.1 本设备技术协议书适用于威信煤电一体化项目一期 2X600MW 新建工程＃1~2 机组主厂房 6kV 沟通金属全封闭铠装式开关柜及其附属设备。本技术协议书提出了开关柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。1.0.2 卖方提供的设备应是符合本技术协议书要求、适用于沟通额定电压 6kV、额定频率 50Hz 的火力发电厂厂用电系统、完整的成套开关设备，在符合使用环境条件情况下，接通电源即可使用。1.0.3 本技术协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和法律规范的条文，卖方应提供符合工业标准和本技术协议书要求的优质产品。1.0.4 本技术协议书使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.0.5 招标时附图仅作招标用，不能作为制造依据，制造需另见订货图。1.0.6 本工程全面采纳 KKS 编码标识系统。卖方所提供的设备和技术文件（包括图纸）采纳 KKS 标识系统。卖方采纳买方提供的标准；标识原则、方法和内容由...
