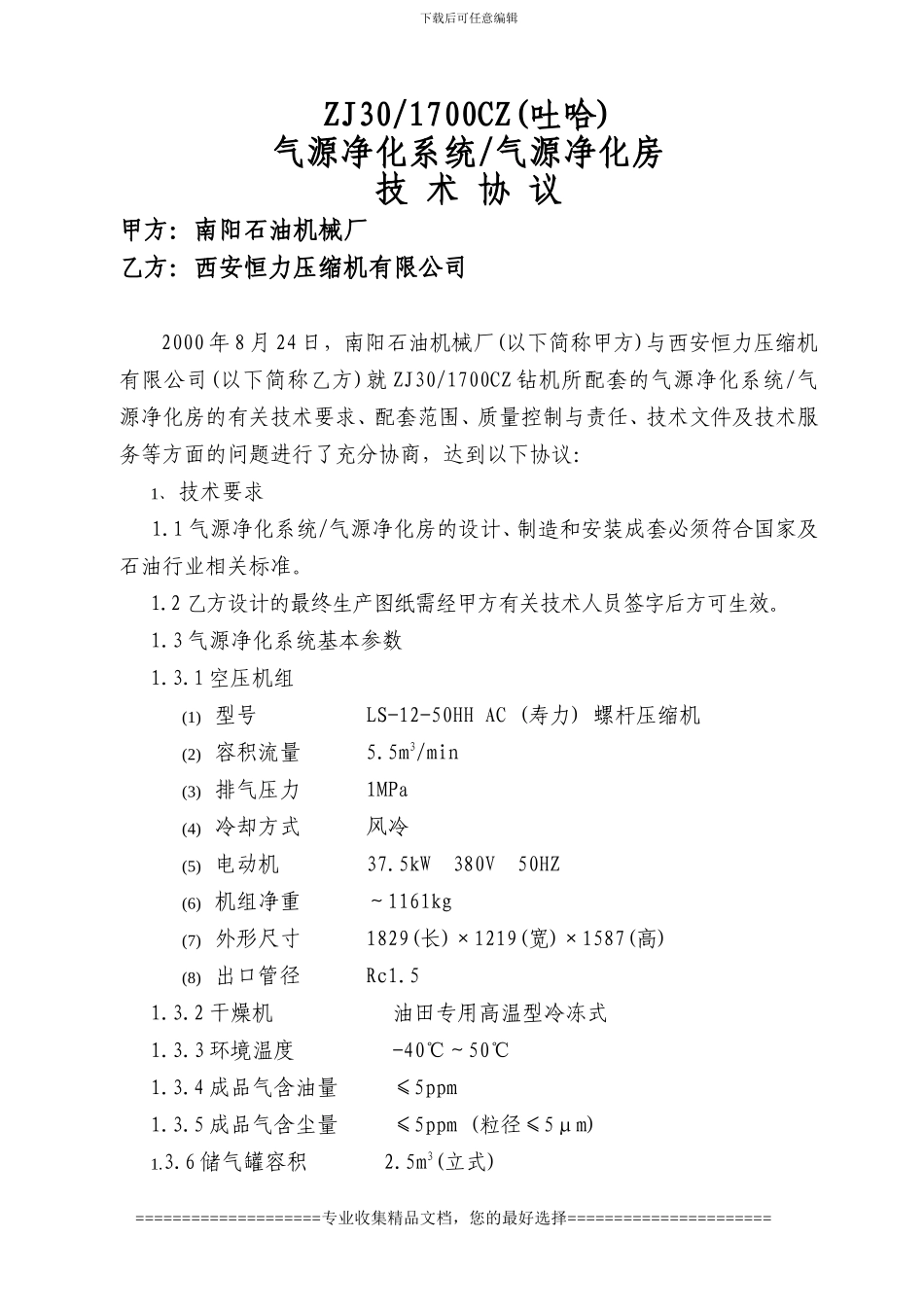

下载后可任意编辑ZJ30/1700CZ(吐哈)气源净化系统/气源净化房技 术 协 议甲方：南阳石油机械厂乙方：西安恒力压缩机有限公司2000 年 8 月 24 日，南阳石油机械厂(以下简称甲方)与西安恒力压缩机有限公司(以下简称乙方)就 ZJ30/1700CZ 钻机所配套的气源净化系统/气源净化房的有关技术要求、配套范围、质量控制与责任、技术文件及技术服务等方面的问题进行了充分协商，达到以下协议：1、 技术要求 1.1 气源净化系统/气源净化房的设计、制造和安装成套必须符合国家及石油行业相关标准。1.2 乙方设计的最终生产图纸需经甲方有关技术人员签字后方可生效。1.3 气源净化系统基本参数1.3.1 空压机组(1) 型号 LS-12-50HH AC (寿力) 螺杆压缩机(2) 容积流量 5.5m3/min(3) 排气压力 1MPa(4) 冷却方式 风冷(5) 电动机 37.5kW 380V 50HZ (6) 机组净重 ～1161kg(7) 外形尺寸 1829(长)×1219(宽)×1587(高) (8) 出口管径 Rc1.51.3.2 干燥机 油田专用高温型冷冻式1.3.3 环境温度 -40℃～50℃1.3.4 成品气含油量 ≤5ppm1.3.5 成品气含尘量 ≤5ppm (粒径≤5μm)1.3.6 储气罐容积 2.5m3(立式)====================专业收集精品文档，您的最好选择======================下载后可任意编辑1.4 气源净化房(1) 外形尺寸 m 5(长)×2.8(宽)×3(高)(2) 房子的底座与房体间为可拆卸式连接，便于机组及设备的更换、维修。(3) 墙壁：靠机组风扇端墙为对开门(开门后可固定)其余三面墙均为可方便拆卸式墙板，并且在外侧墙两端各设 2 米宽的推拉门。全部面板为平面单板结构。(4) 底盘a. 底盘应有足够的强度和刚度，气源净化装置放入后应运转平稳，不得有异常振动。b. 底盘放置气源净化装置处应平整，不得造成机组的附加应力。c. 底座上南铺花纹钢板(δ＝5)。d. 机房底座两端做成爬犁式，底部用钢板封闭，便于拖运，底盘上有合理的起吊位置，便于整体吊运。吊装时应保证平衡，不配特别吊具。(5) 电气与照明a. 机房内部底盘内设有电缆槽，在此电缆槽内暗走，并提供所有动力电缆。b. 高顶预留 1 盏灯安装位置，电缆插头由乙方预设(采纳翻盖式双管防爆荧光灯)。c. 房子内设一配电盘，其电源由外部引入配电盘，内设有开关和插座。d. 空压机、干燥器及配电盘房内电缆由乙方统一布置，暗布在底座内，采纳 150A GZ/YT 插座/插头(2 套)、60A GZ/YT 插座/插头(1 套)引入，插座/插头采纳宝鸡友泰电子公司产品。所...
