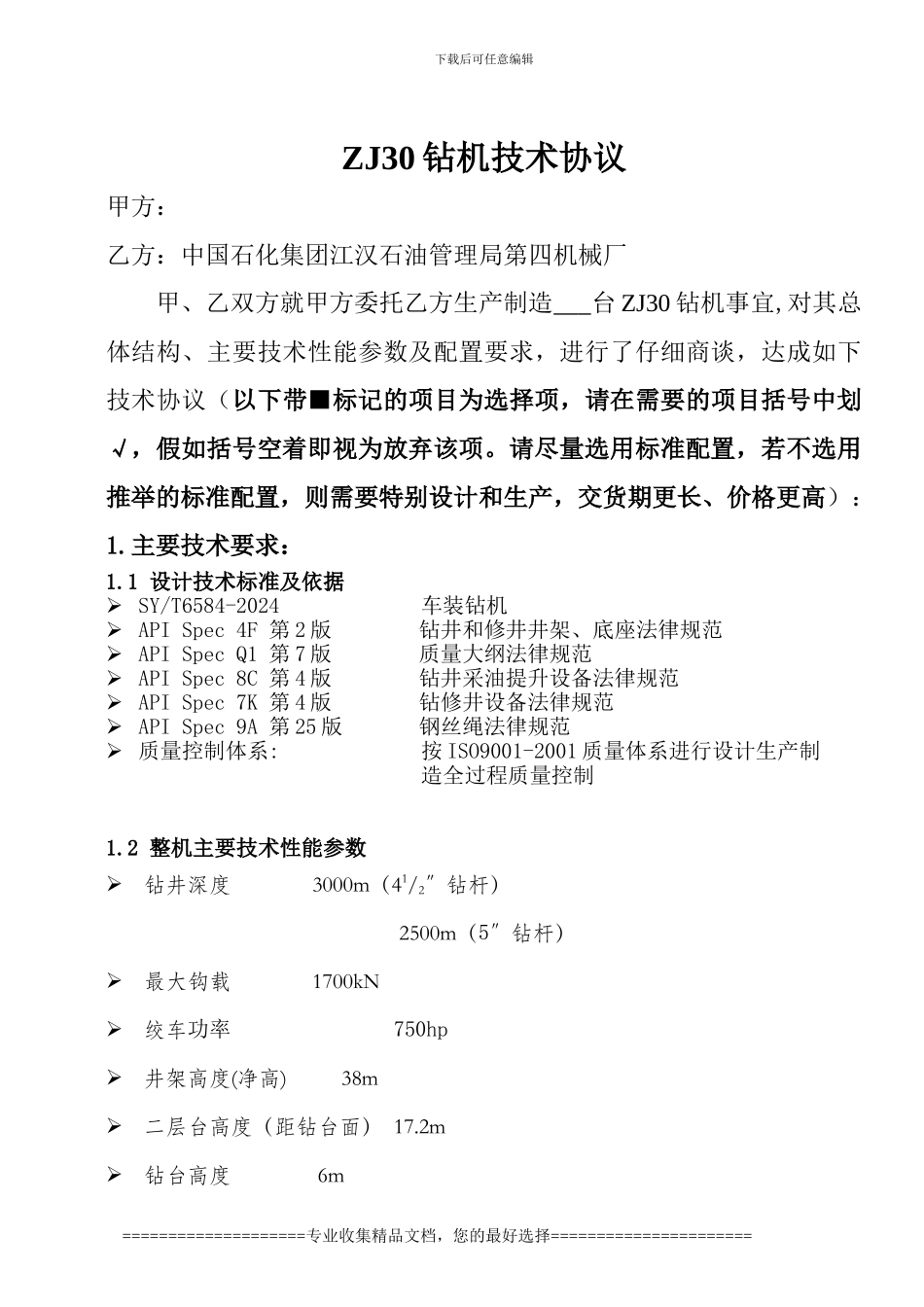

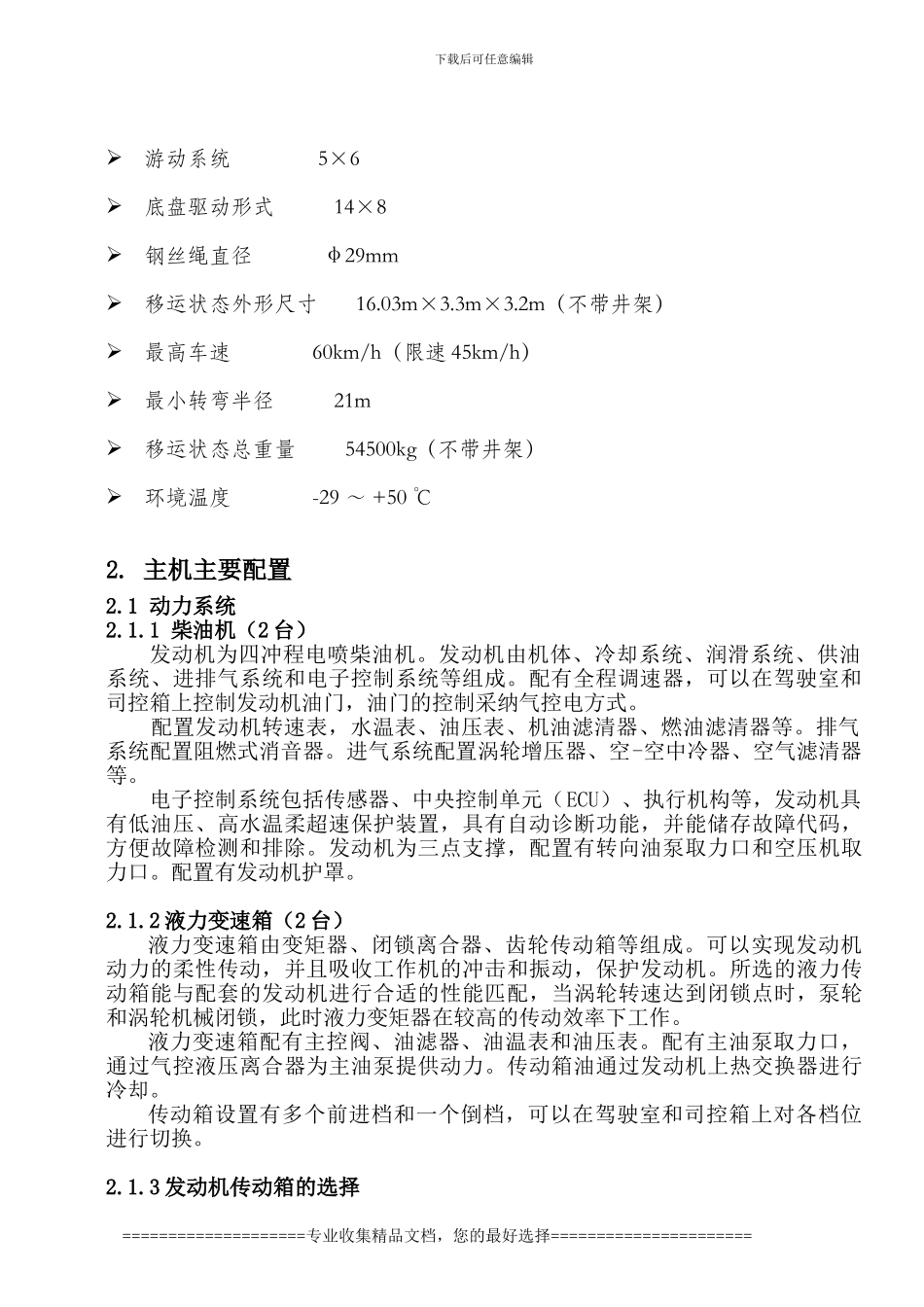

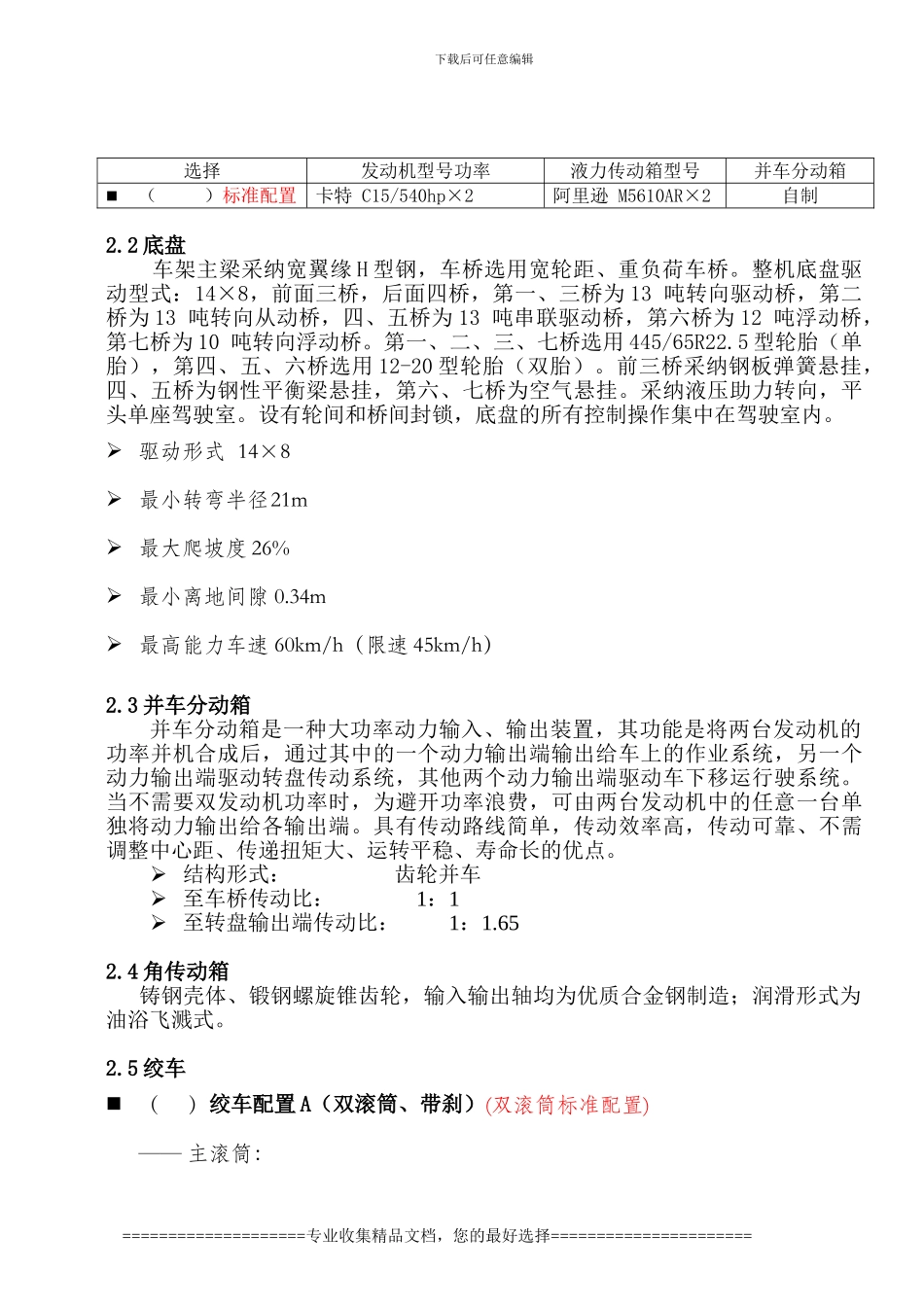

下载后可任意编辑ZJ30 钻机技术协议甲方：乙方：中国石化集团江汉石油管理局第四机械厂甲、乙双方就甲方委托乙方生产制造 台 ZJ30 钻机事宜,对其总体结构、主要技术性能参数及配置要求，进行了仔细商谈，达成如下技术协议（以下带■标记的项目为选择项，请在需要的项目括号中划√，假如括号空着即视为放弃该项。请尽量选用标准配置，若不选用推举的标准配置，则需要特别设计和生产，交货期更长、价格更高）：1.主要技术要求：1.1 设计技术标准及依据 SY/T6584-2024 车装钻机 API Spec 4F 第 2 版 钻井和修井井架、底座法律规范 API Spec Q1 第 7 版 质量大纲法律规范 API Spec 8C 第 4 版 钻井采油提升设备法律规范 API Spec 7K 第 4 版 钻修井设备法律规范 API Spec 9A 第 25 版 钢丝绳法律规范 质量控制体系: 按 ISO9001-2001 质量体系进行设计生产制 造全过程质量控制1.2 整机主要技术性能参数 钻井深度 3000m（41/2〞钻杆）2500m（5〞钻杆） 最大钩载 1700kN 绞车功率 750hp 井架高度(净高) 38m 二层台高度（距钻台面） 17.2m 钻台高度 6m====================专业收集精品文档，您的最好选择======================下载后可任意编辑 游动系统 5×6 底盘驱动形式 14×8 钢丝绳直径 φ29mm 移运状态外形尺寸 16.03m×3.3m×3.2m（不带井架） 最高车速 60km/h（限速 45km/h） 最小转弯半径 21m 移运状态总重量 54500kg（不带井架） 环境温度 -29 ～ +50 ℃2. 主机主要配置2.1 动力系统2.1.1 柴油机（2 台）发动机为四冲程电喷柴油机。发动机由机体、冷却系统、润滑系统、供油系统、进排气系统和电子控制系统等组成。配有全程调速器，可以在驾驶室和司控箱上控制发动机油门，油门的控制采纳气控电方式。 配置发动机转速表，水温表、油压表、机油滤清器、燃油滤清器等。排气系统配置阻燃式消音器。进气系统配置涡轮增压器、空-空中冷器、空气滤清器等。电子控制系统包括传感器、中央控制单元（ECU）、执行机构等，发动机具有低油压、高水温柔超速保护装置，具有自动诊断功能，并能储存故障代码，方便故障检测和排除。发动机为三点支撑，配置有转向油泵取力口和空压机取力口。配置有发动机护罩。2.1.2 液力变速箱（2 台）液力变速箱由变矩器、闭锁离合器、齿轮传动箱等组成。可以实现发动机动力的柔性传动，并...
