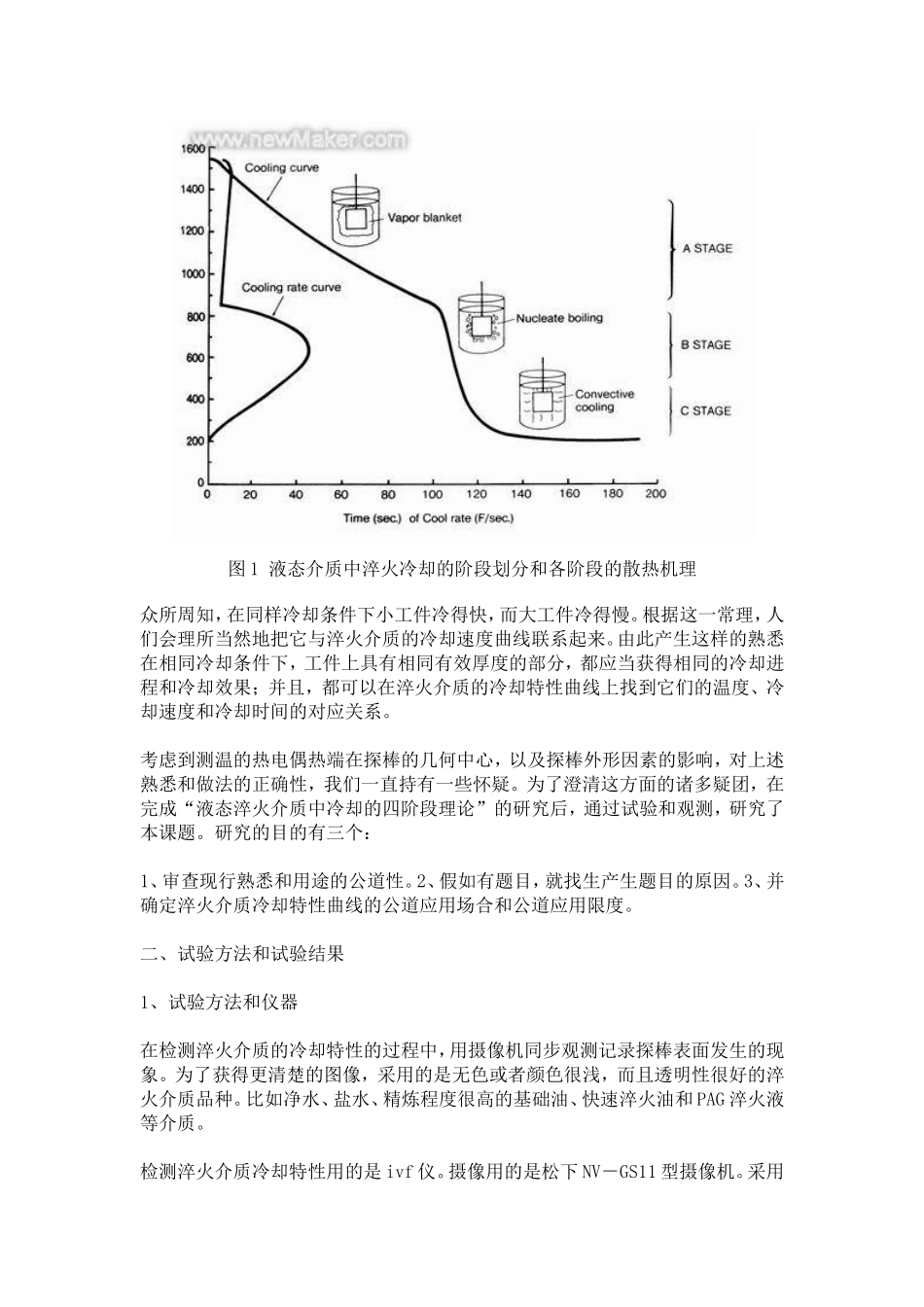

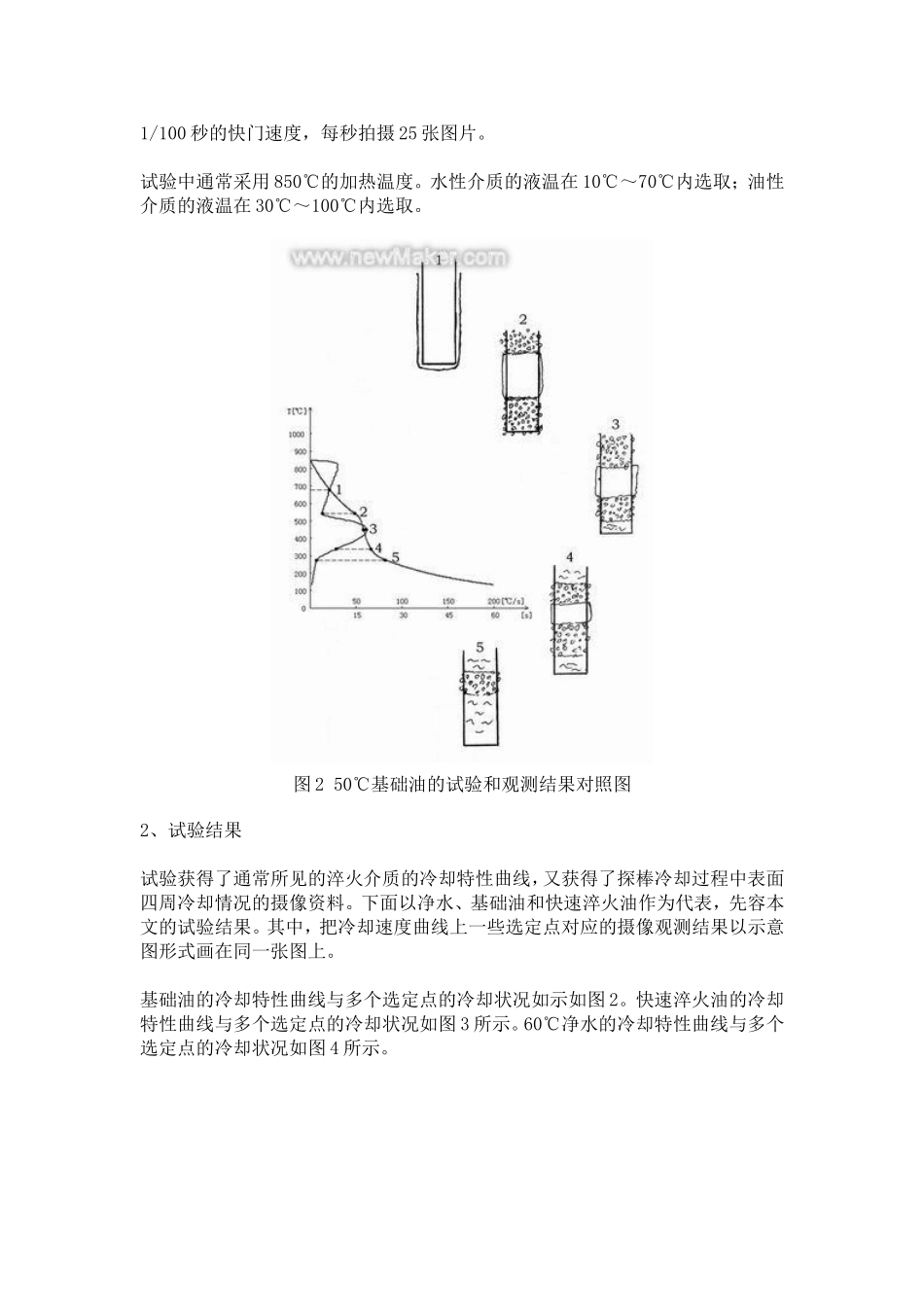

淬火介质的冷却特性曲线究竟说明了什么摘要：在标准测试仪检测淬火介质冷却特性的同时，用摄像机摄录了探棒四周的状况。对比发现，按测得的冷却特性曲线的外形划分的冷却阶段，与探棒表面实际发生的冷却情况大不相同。说明了产生这种差异的原因。通过分析和推理，得出了结论：不能从淬火介质的冷却特性曲线往划分探棒所处的冷却阶段；凭测出的冷却特性曲线不可能正确推算实际工件可能获得的冷却情况；淬火介质的冷却特性曲线只宜用在介质冷却特性的相互对比中。关键词：淬火介质；冷却特性曲线；冷却特性检测；冷却过程计算；热处理工艺一、淬火介质冷却特性曲线的应用情况与存在的疑问近二十年来，淬火介质冷却特性曲线的应用给热处理行业带来了不小的技术进步现在，淬火介质的开发研究，介质的比较和选择，热处理生产中的产品质量控制，甚至分析和解决生产中碰到的热处理质量和技术题目，都已离不开淬火介质的冷却特性曲线了。但是，这些冷却特性曲线究竟能告诉我们些什么？对这个题目，行业内已经有了基本一致的答案。极具权威性的美国金属手册[1]上,以及行业内着名专家G.E.Totten的专著[2]上提供的解释很具代表性，如图1所示。图中阶段A通称冷却的蒸汽膜阶段（也称膜沸腾阶段），阶段B通称沸腾阶段（也称泡沸腾阶段），阶段C称为对流阶段。在蒸汽膜阶段，整个试块被蒸汽膜包围着。在沸腾冷却阶段，整个试块表面都在发生沸腾。而到了对流冷却阶段，则通过对流传热使试块冷却。图中任一曲线上的点，都可以通过期间或者温度坐标找到另一曲线上的对应点。其它的书刊资料上，液态淬火介质的冷却特性曲线，不管采用什么样的检测标准，都按图1所示的方式划分冷却的阶段和解释各阶段的冷却机理。在淬火介质的研究和评价中，通常用图1所示的两种曲线来表示和比较介质的冷却特性。从冷却速度曲线上，指出淬火介质的特性温度、出现最高冷却速度的温度和最高冷却速度值，以及对流开始温度。从冷却过程曲线上，通常指出从800℃冷却到400℃（或者300℃）所需的时间。有人还把冷却速度曲线上各温度对应的冷却速度值，直接或间接作为实际生产中工件在相同温度下获得的冷却速度值来加以利用。图1液态介质中淬火冷却的阶段划分和各阶段的散热机理众所周知，在同样冷却条件下小工件冷得快，而大工件冷得慢。根据这一常理，人们会理所当然地把它与淬火介质的冷却速度曲线联系起来。由此产生这样的熟悉在相同冷却条件下，工件上具有相同有效厚度的部分，都应当获得相同的冷却进程和冷却效果；并且，都可以在淬火介质的冷却特性曲线上找到它们的温度、冷却速度和冷却时间的对应关系。考虑到测温的热电偶热端在探棒的几何中心，以及探棒外形因素的影响，对上述熟悉和做法的正确性，我们一直持有一些怀疑。为了澄清这方面的诸多疑团，在完成“液态淬火介质中冷却的四阶段理论”的研究后，通过试验和观测，研究了本课题。研究的目的有三个：1、审查现行熟悉和用途的公道性。2、假如有题目，就找生产生题目的原因。3、并确定淬火介质冷却特性曲线的公道应用场合和公道应用限度。二、试验方法和试验结果1、试验方法和仪器在检测淬火介质的冷却特性的过程中，用摄像机同步观测记录探棒表面发生的现象。为了获得更清楚的图像，采用的是无色或者颜色很浅，而且透明性很好的淬火介质品种。比如净水、盐水、精炼程度很高的基础油、快速淬火油和PAG淬火液等介质。检测淬火介质冷却特性用的是ivf仪。摄像用的是松下NV－GS11型摄像机。采用1/100秒的快门速度，每秒拍摄25张图片。试验中通常采用850℃的加热温度。水性介质的液温在10℃～70℃内选取；油性介质的液温在30℃～100℃内选取。图250℃基础油的试验和观测结果对照图2、试验结果试验获得了通常所见的淬火介质的冷却特性曲线，又获得了探棒冷却过程中表面四周冷却情况的摄像资料。下面以净水、基础油和快速淬火油作为代表，先容本文的试验结果。其中，把冷却速度曲线上一些选定点对应的摄像观测结果以示意图形式画在同一张图上。基础油的冷却特性曲线与多个选定点的冷却状况如示如图2。快速淬火油的冷却特性曲线与多个选定点的冷却状况如图3所示。60℃净水的...
