冷水机组的分类及优、缺点.VIP免费

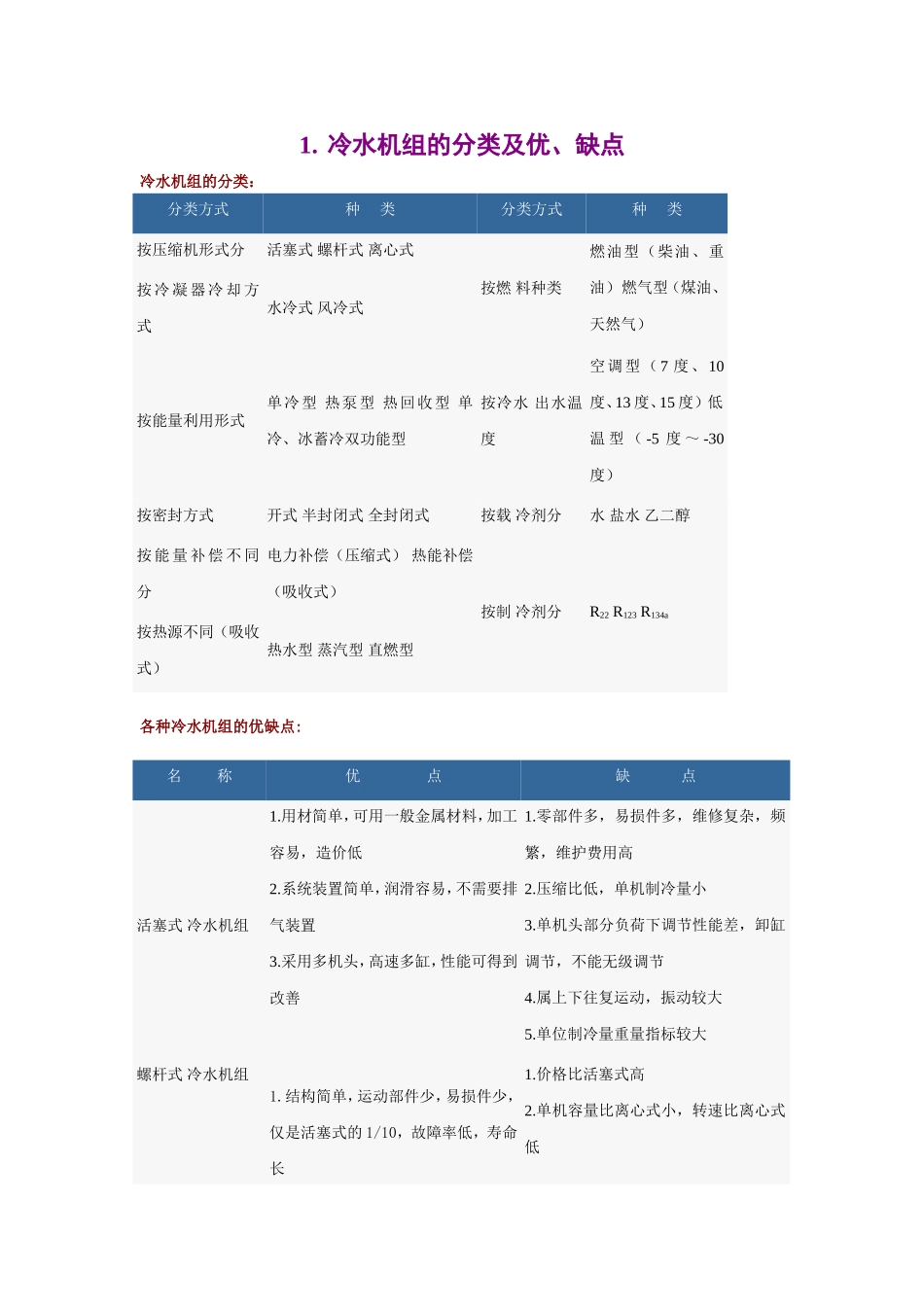

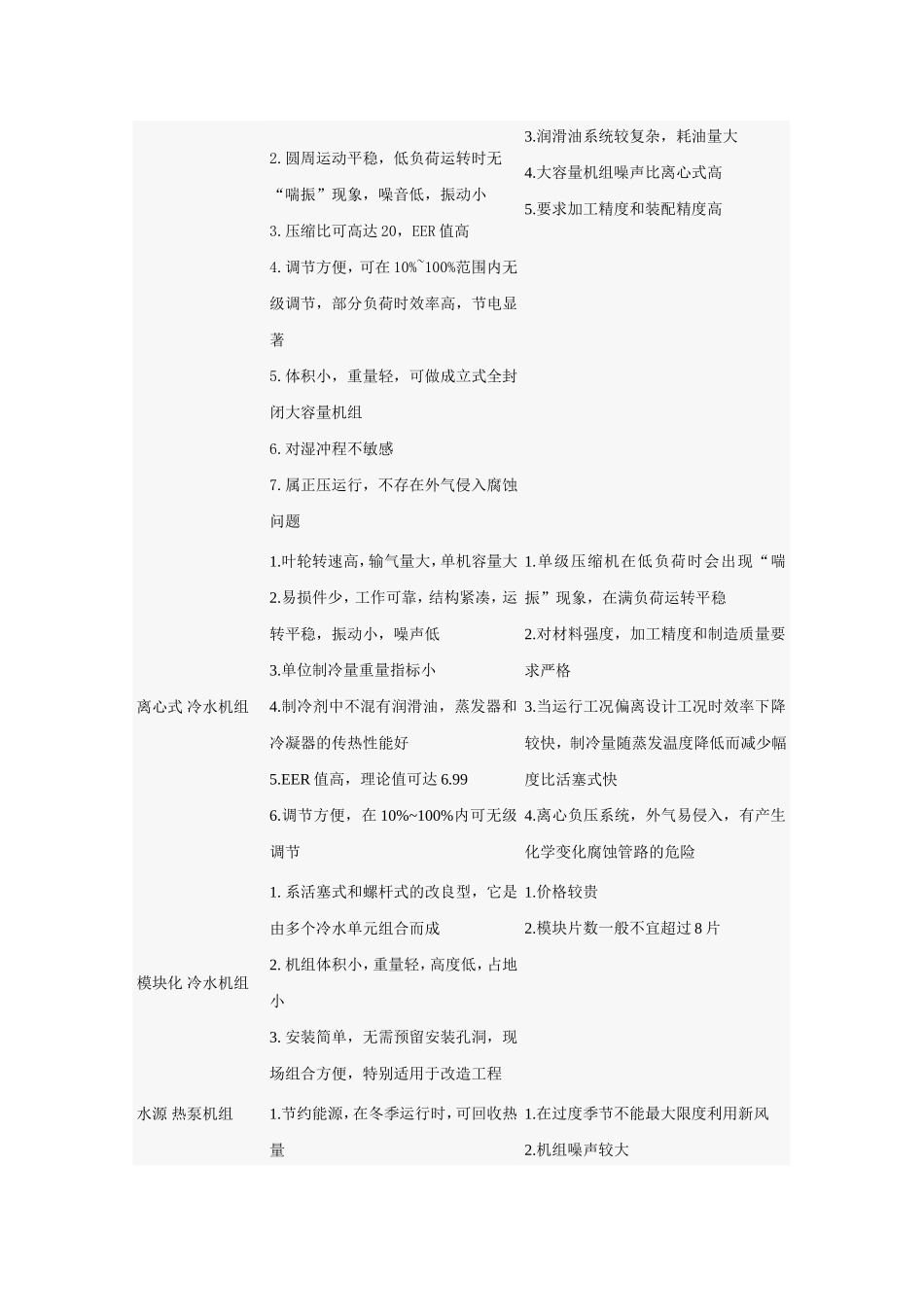

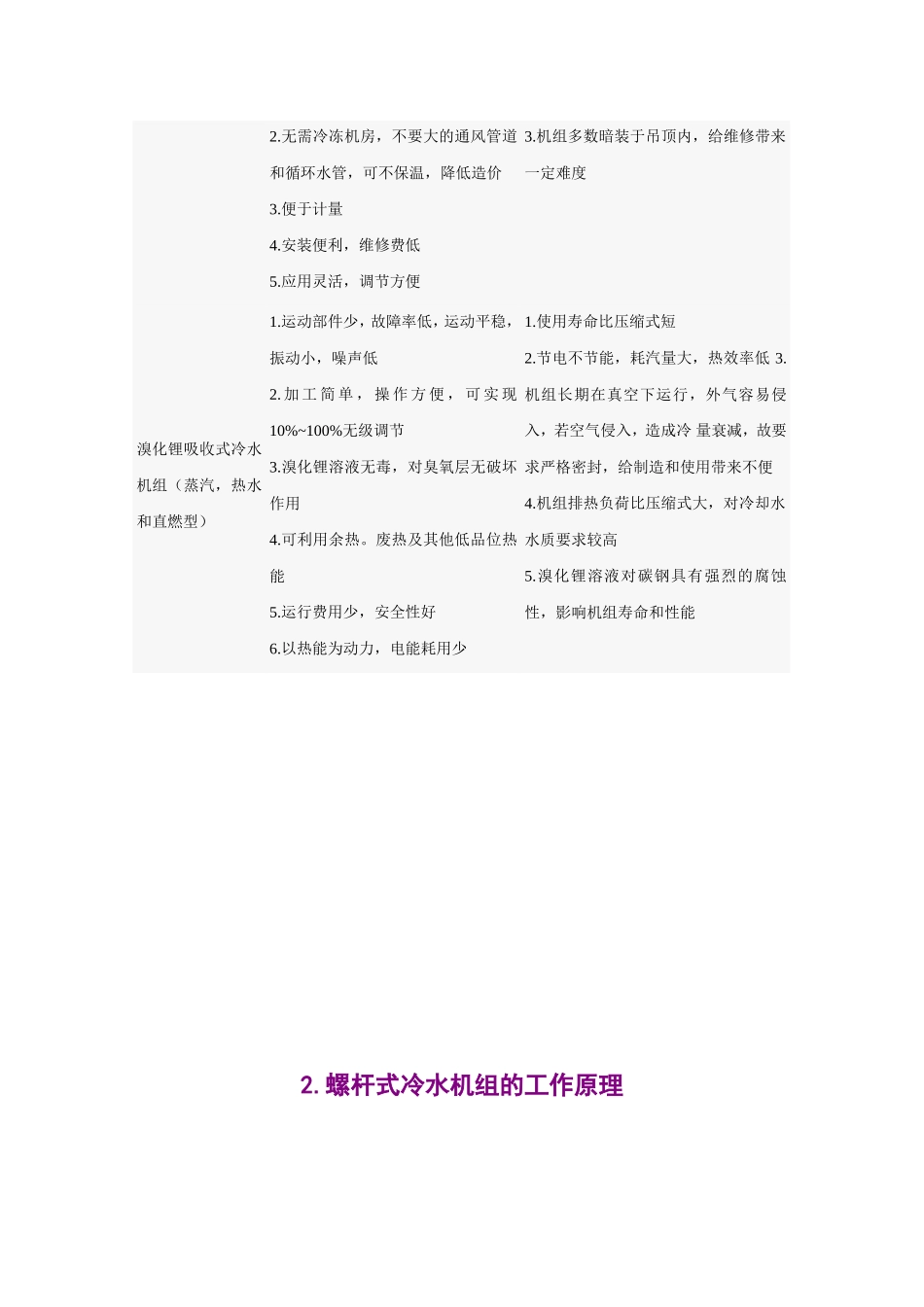

1.冷水机组的分类及优、缺点冷水机组的分类：分类方式种类分类方式种类按压缩机形式分活塞式螺杆式离心式按燃料种类燃油型（柴油、重油）燃气型（煤油、天然气）按冷凝器冷却方式水冷式风冷式按能量利用形式单冷型热泵型热回收型单冷、冰蓄冷双功能型按冷水出水温度空调型（7度、10度、13度、15度）低温型（-5度～-30度）按密封方式开式半封闭式全封闭式按载冷剂分水盐水乙二醇按能量补偿不同分电力补偿（压缩式）热能补偿（吸收式）按制冷剂分R22R123R134a按热源不同（吸收式）热水型蒸汽型直燃型各种冷水机组的优缺点:名称优点缺点活塞式冷水机组1.用材简单，可用一般金属材料，加工容易，造价低2.系统装置简单，润滑容易，不需要排气装置3.采用多机头，高速多缸，性能可得到改善1.零部件多，易损件多，维修复杂，频繁，维护费用高2.压缩比低，单机制冷量小3.单机头部分负荷下调节性能差，卸缸调节，不能无级调节4.属上下往复运动，振动较大5.单位制冷量重量指标较大螺杆式冷水机组1.结构简单，运动部件少，易损件少，仅是活塞式的1/10，故障率低，寿命长1.价格比活塞式高2.单机容量比离心式小，转速比离心式低2.圆周运动平稳，低负荷运转时无“喘振”现象，噪音低，振动小3.压缩比可高达20，EER值高4.调节方便，可在10%~100%范围内无级调节，部分负荷时效率高，节电显著5.体积小，重量轻，可做成立式全封闭大容量机组6.对湿冲程不敏感7.属正压运行，不存在外气侵入腐蚀问题3.润滑油系统较复杂，耗油量大4.大容量机组噪声比离心式高5.要求加工精度和装配精度高离心式冷水机组1.叶轮转速高，输气量大，单机容量大2.易损件少，工作可靠，结构紧凑，运转平稳，振动小，噪声低3.单位制冷量重量指标小4.制冷剂中不混有润滑油，蒸发器和冷凝器的传热性能好5.EER值高，理论值可达6.996.调节方便，在10%~100%内可无级调节1.单级压缩机在低负荷时会出现“喘振”现象，在满负荷运转平稳2.对材料强度，加工精度和制造质量要求严格3.当运行工况偏离设计工况时效率下降较快，制冷量随蒸发温度降低而减少幅度比活塞式快4.离心负压系统，外气易侵入，有产生化学变化腐蚀管路的危险模块化冷水机组1.系活塞式和螺杆式的改良型，它是由多个冷水单元组合而成2.机组体积小，重量轻，高度低，占地小3.安装简单，无需预留安装孔洞，现场组合方便，特别适用于改造工程1.价格较贵2.模块片数一般不宜超过8片水源热泵机组1.节约能源，在冬季运行时，可回收热量1.在过度季节不能最大限度利用新风2.机组噪声较大2.无需冷冻机房，不要大的通风管道和循环水管，可不保温，降低造价3.便于计量4.安装便利，维修费低5.应用灵活，调节方便3.机组多数暗装于吊顶内，给维修带来一定难度溴化锂吸收式冷水机组（蒸汽，热水和直燃型）1.运动部件少，故障率低，运动平稳，振动小，噪声低2.加工简单，操作方便，可实现10%~100%无级调节3.溴化锂溶液无毒，对臭氧层无破坏作用4.可利用余热。废热及其他低品位热能5.运行费用少，安全性好6.以热能为动力，电能耗用少1.使用寿命比压缩式短2.节电不节能，耗汽量大，热效率低3.机组长期在真空下运行，外气容易侵入，若空气侵入，造成冷量衰减，故要求严格密封，给制造和使用带来不便4.机组排热负荷比压缩式大，对冷却水水质要求较高5.溴化锂溶液对碳钢具有强烈的腐蚀性，影响机组寿命和性能2.螺杆式冷水机组的工作原理螺杆冷水机组主要由螺杆压缩机、冷凝器、蒸发器、膨胀阀及电控系统组成。水冷单螺杆冷水机组制冷原图如下：（一）双螺杆制冷压缩机(twinscrewcompressor)双螺杆制冷压缩机是一种能量可调式喷油压缩机。它的吸气、压缩、排气三个连续过程是靠机体内的一对相互啮合的阴阳转子旋转时产生周期性的容积变化来实现。一般阳转子为主动转子，阴转子为从动转子。主要部件：双转子、机体、主轴承、轴封、平衡活塞及能量调节装置。容量15～100%无级调节或二、三段式调节，采取油压活塞增减载方式。常规采用：径向和轴向均为滚动轴承；开启式设有油分离器、储油箱和油泵；封闭式为差压供油进行润滑、喷油、冷却和驱动滑阀容量调节之活塞移动。双螺杆结构图：压缩原理：吸气过...
