冷水机组技术要求VIP专享VIP免费

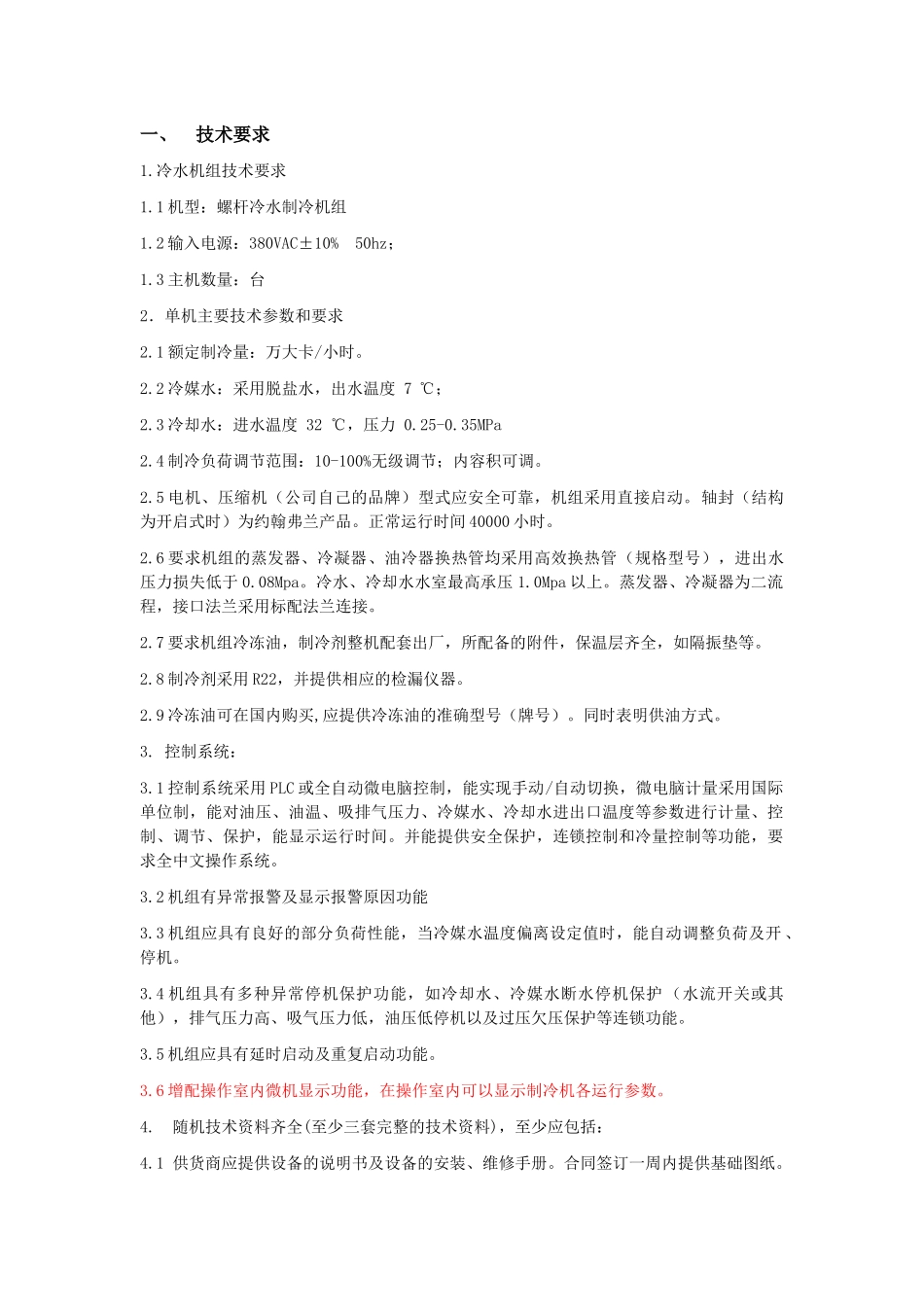

一、技术要求1.冷水机组技术要求1.1机型：螺杆冷水制冷机组1.2输入电源：380VAC±10%50hz；1.3主机数量：台2．单机主要技术参数和要求2.1额定制冷量：万大卡/小时。2.2冷媒水：采用脱盐水，出水温度7℃；2.3冷却水：进水温度32℃，压力0.25-0.35MPa2.4制冷负荷调节范围：10-100%无级调节；内容积可调。2.5电机、压缩机（公司自己的品牌）型式应安全可靠，机组采用直接启动。轴封（结构为开启式时）为约翰弗兰产品。正常运行时间40000小时。2.6要求机组的蒸发器、冷凝器、油冷器换热管均采用高效换热管（规格型号），进出水压力损失低于0.08Mpa。冷水、冷却水水室最高承压1.0Mpa以上。蒸发器、冷凝器为二流程，接口法兰采用标配法兰连接。2.7要求机组冷冻油，制冷剂整机配套出厂，所配备的附件，保温层齐全，如隔振垫等。2.8制冷剂采用R22，并提供相应的检漏仪器。2.9冷冻油可在国内购买,应提供冷冻油的准确型号（牌号）。同时表明供油方式。3.控制系统：3.1控制系统采用PLC或全自动微电脑控制，能实现手动/自动切换，微电脑计量采用国际单位制，能对油压、油温、吸排气压力、冷媒水、冷却水进出口温度等参数进行计量、控制、调节、保护，能显示运行时间。并能提供安全保护，连锁控制和冷量控制等功能，要求全中文操作系统。3.2机组有异常报警及显示报警原因功能3.3机组应具有良好的部分负荷性能，当冷媒水温度偏离设定值时，能自动调整负荷及开、停机。3.4机组具有多种异常停机保护功能，如冷却水、冷媒水断水停机保护（水流开关或其他），排气压力高、吸气压力低，油压低停机以及过压欠压保护等连锁功能。3.5机组应具有延时启动及重复启动功能。3.6增配操作室内微机显示功能，在操作室内可以显示制冷机各运行参数。4.随机技术资料齐全(至少三套完整的技术资料)，至少应包括：4.1供货商应提供设备的说明书及设备的安装、维修手册。合同签订一周内提供基础图纸。4.2提供设备的主要技术规格及有关技术资料。4.3提供有关电气图纸，主要电器元件的使用说明书，产品验收标准。4.4设备辅机的压力试验合格证书、压力容器证明等。4.5其他需要提供的资料。5.投标人应对用户提供如下服务：5.1招标人应派有经验及优秀的人员指导货物的安装、调试、性能试验等。5.2提供备品、备件，在质保期内，供货商应提供必须的备品备件（吸气、油过滤芯等）其费用单列在报价中。质保期外备品备件，供货商应提供其单价，由用户选择购买。5.3供货商应免费提供对用户方工程师及操作维修人员（2～3人）的培训，能正确操作。培训内容包括货物的技术性能、运行程序、安全措施、维修等。5.4具备试机条件，接到调试通知后24小时内即派技术人员到达现场，执行设备调试任务。5.5明确机组免费保修的期限。当设备发生故障时，接到通知后24小时内应赶到现场排除故障。自设备投运后，应定期到设备现场进行回访，解决现场存在的问题。二、投标文件应必须包含的内容和有关说明1.乙方应提供本企业制造资质和本企业近两年制造业绩。2.必须在投标文件中详细列出设备的供货范围、规格型号、参数、性能、主要材质、外形尺寸、配套厂家、单价、总价。3.投标人在投标文件中按以下各部分分别报价并汇总为投标总价。(1)主机设备的工地交货价，包括设备出厂价、运杂费等;(2)压缩机、电机、冷凝器、蒸发器等其它零部件的费用；(3)其它费用。三、验收规范GBT18430-2001GB50274-2010附表：1螺杆冷水机组性能参数表项目单位名义工况制冷量kW7/32℃工况制冷量万Kcal/h制冷剂能量调节方式能量调节范围%制冷剂充注量kg满载效率cop压缩机型号额定功率kW轴功率kW额定转速r/min加油量kg使用电制冷凝器型式冷却水进出水温度℃冷却水循环量m3/h冷却水进出水管径mm水侧最高承压MPa蒸发器型式冷媒水进出口温度℃冷媒水循环量m3/h冷媒进出口通径mm冷媒侧最高承压MPa油冷器型式冷却水进出水温度℃冷却水循环量m3/h冷却水进出水管径mm水侧最高承压MPa冷媒水、冷却水污垢系数m2.k/kW冷凝器、蒸发器水程阻力MPa节流装置外形尺寸（长*宽*高）mm机组毛重kg附表2：冷水机组主要配置表名称产地品牌螺杆压缩机（含电机）润滑油蒸发器外壳冷凝器外壳油冷器外壳高...
