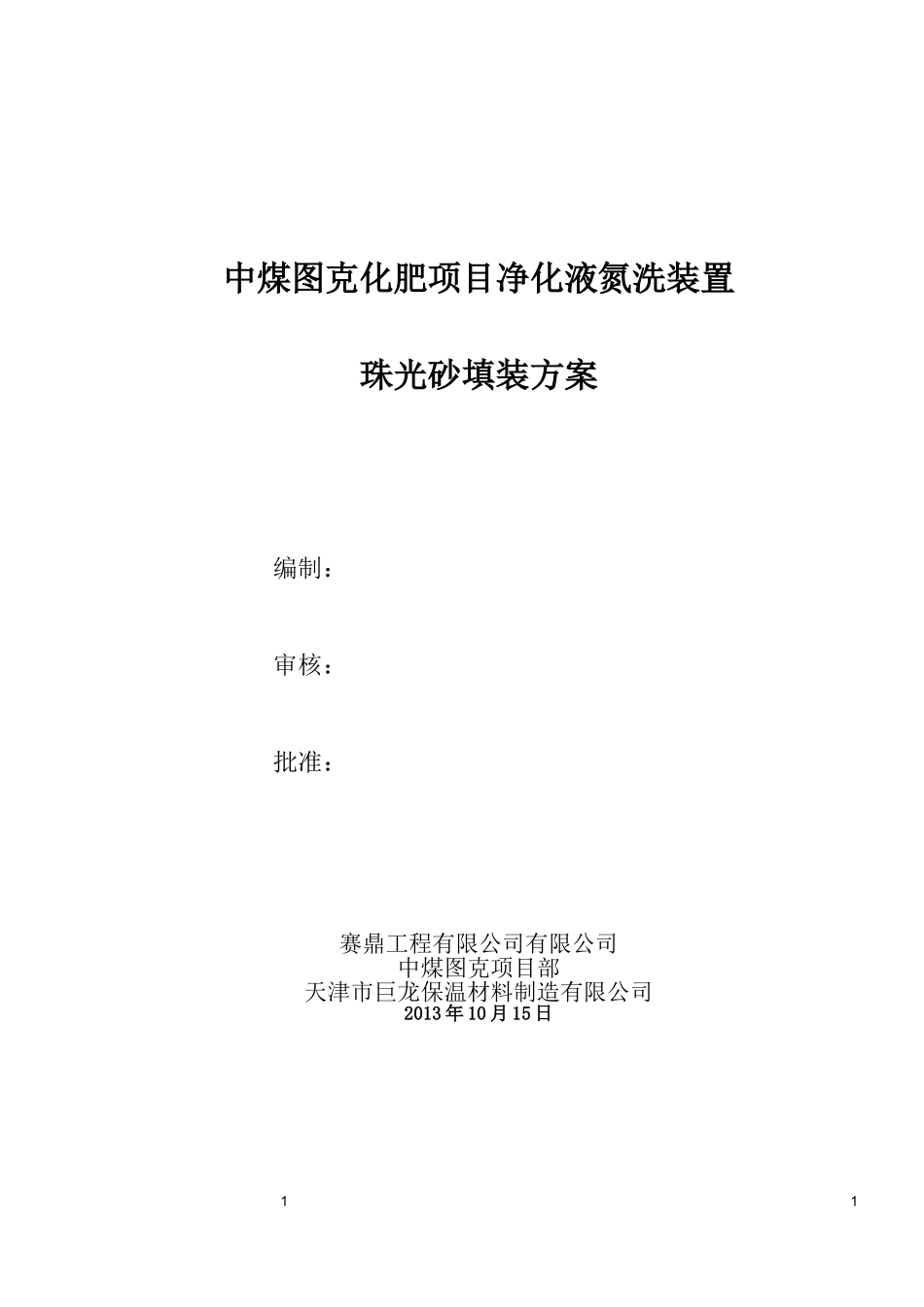

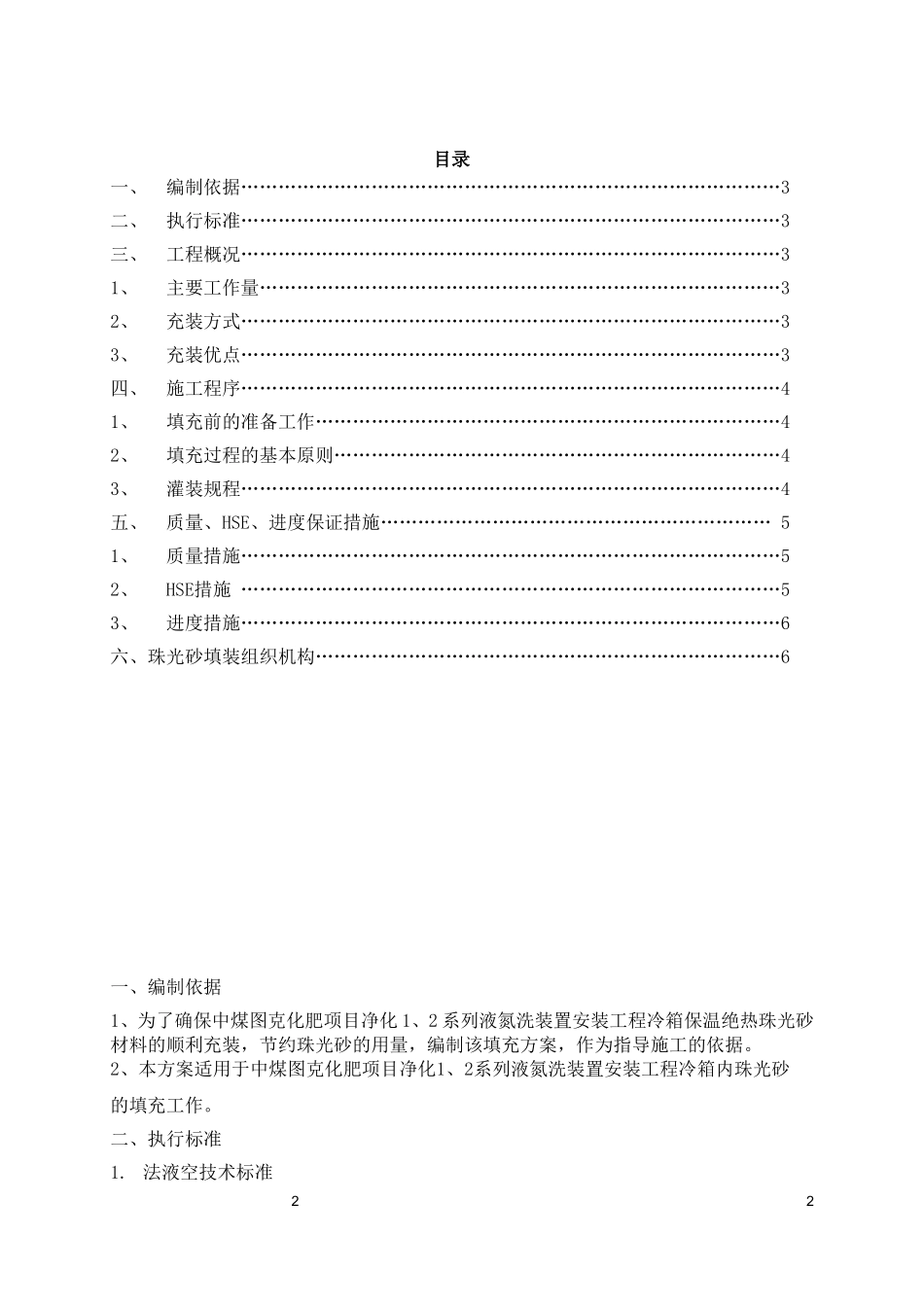

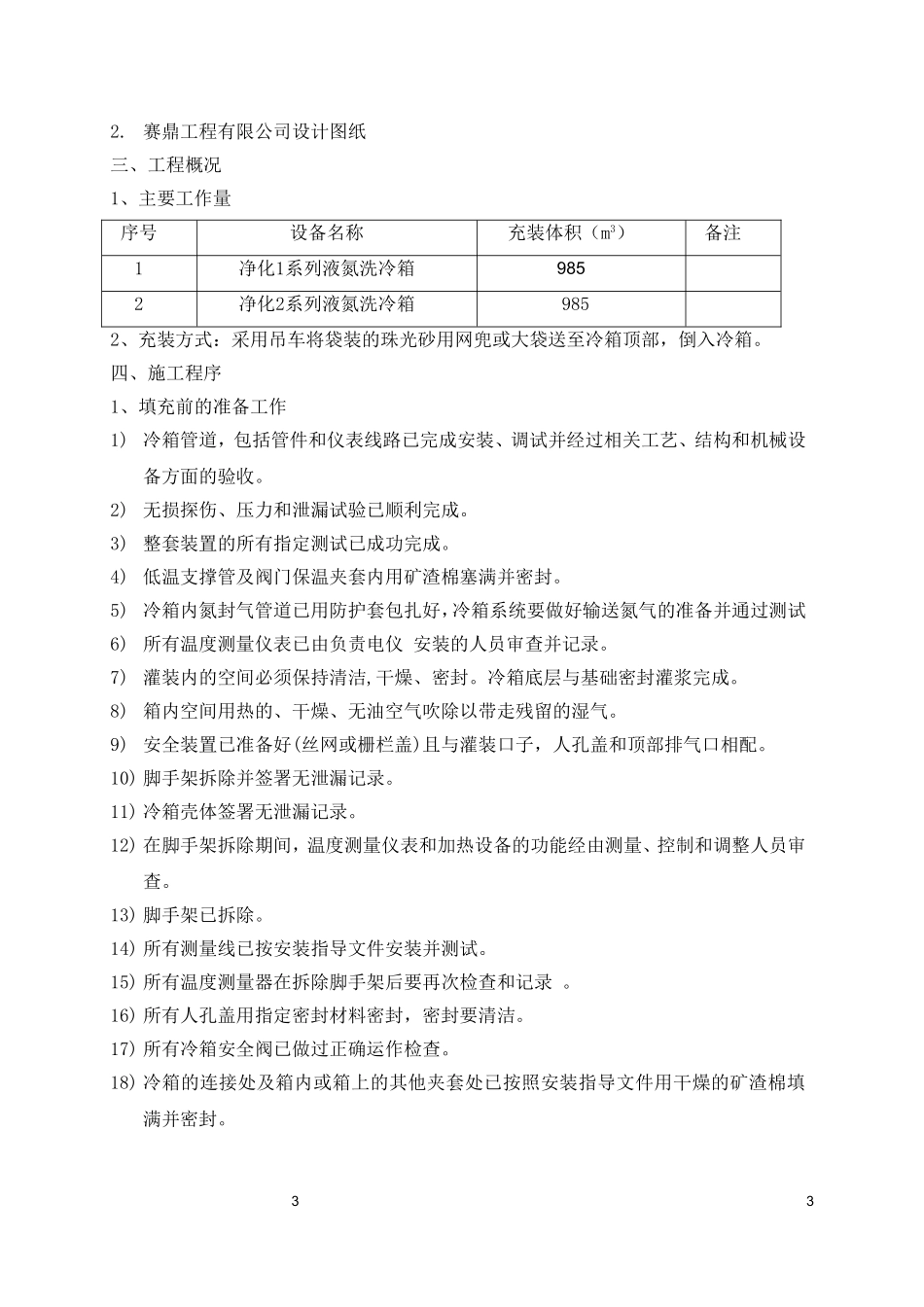

中煤图克化肥项目净化液氮洗装置珠光砂填装方案编制：审核：批准：赛鼎工程有限公司有限公司中煤图克项目部天津市巨龙保温材料制造有限公司2013年10月15日11目录一、编制依据……………………………………………………………………………3二、执行标准……………………………………………………………………………3三、工程概况……………………………………………………………………………31、主要工作量…………………………………………………………………………32、充装方式……………………………………………………………………………33、充装优点……………………………………………………………………………3四、施工程序……………………………………………………………………………41、填充前的准备工作…………………………………………………………………42、填充过程的基本原则………………………………………………………………43、灌装规程……………………………………………………………………………4五、质量、HSE、进度保证措施………………………………………………………51、质量措施……………………………………………………………………………52、HSE措施……………………………………………………………………………53、进度措施……………………………………………………………………………6六、珠光砂填装组织机构…………………………………………………………………6一、编制依据1、为了确保中煤图克化肥项目净化1、2系列液氮洗装置安装工程冷箱保温绝热珠光砂材料的顺利充装，节约珠光砂的用量，编制该填充方案，作为指导施工的依据。2、本方案适用于中煤图克化肥项目净化1、2系列液氮洗装置安装工程冷箱内珠光砂的填充工作。二、执行标准1.法液空技术标准222.赛鼎工程有限公司设计图纸三、工程概况1、主要工作量序号设备名称充装体积（m3）备注1净化1系列液氮洗冷箱9852净化2系列液氮洗冷箱9852、充装方式：采用吊车将袋装的珠光砂用网兜或大袋送至冷箱顶部，倒入冷箱。四、施工程序1、填充前的准备工作1)冷箱管道，包括管件和仪表线路已完成安装、调试并经过相关工艺、结构和机械设备方面的验收。2)无损探伤、压力和泄漏试验已顺利完成。3)整套装置的所有指定测试已成功完成。4)低温支撑管及阀门保温夹套内用矿渣棉塞满并密封。5)冷箱内氮封气管道已用防护套包扎好，冷箱系统要做好输送氮气的准备并通过测试6)所有温度测量仪表已由负责电仪安装的人员审查并记录。7)灌装内的空间必须保持清洁,干燥、密封。冷箱底层与基础密封灌浆完成。8)箱内空间用热的、干燥、无油空气吹除以带走残留的湿气。9)安全装置已准备好(丝网或栅栏盖)且与灌装口子，人孔盖和顶部排气口相配。10)脚手架拆除并签署无泄漏记录。11)冷箱壳体签署无泄漏记录。12)在脚手架拆除期间，温度测量仪表和加热设备的功能经由测量、控制和调整人员审查。13)脚手架已拆除。14)所有测量线已按安装指导文件安装并测试。15)所有温度测量器在拆除脚手架后要再次检查和记录。16)所有人孔盖用指定密封材料密封，密封要清洁。17)所有冷箱安全阀已做过正确运作检查。18)冷箱的连接处及箱内或箱上的其他夹套处已按照安装指导文件用干燥的矿渣棉填满并密封。3319)冷箱顶搭建好临时操作平台，拆除装料口法兰并加盖铁栅，防止装料过程中人、物掉入。20)支装现场临时照明用电、施工用电线路，施工用电线路应绝缘良好，用电设备应装设漏电保护器并有接地保护。21)吊车、吊装网兜等装填所需工器具及材料已准备和安装好。22)现场打扫干净，场地有足够的空间，道路畅通。23)装填和吊车等操作人员、防护人员到位。24)操作人员全部参加方案学习和安全教育，熟知上作过程和工作的危险性。25)劳动保护用品和消防应急准备到位。2、填充过程的基本原则1)珠光砂用吊车填装。2)所有箱内开口在灌装过程中要保护好不让雨雪或湿气进入。如保护措施在恶劣气候条件下不足以起到作用，灌装将被中断且冷箱在中断期间要密封好。3)当灌装开始后任何人不得进入箱内。3、灌装规程1)所有金属外壳的安全阀在灌装期间要锁定。安...
