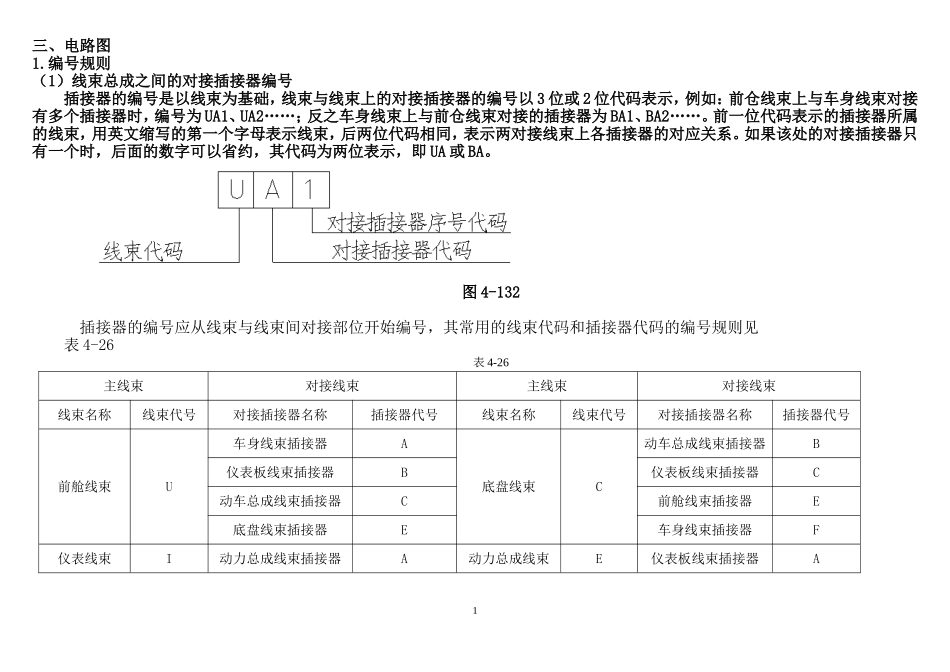

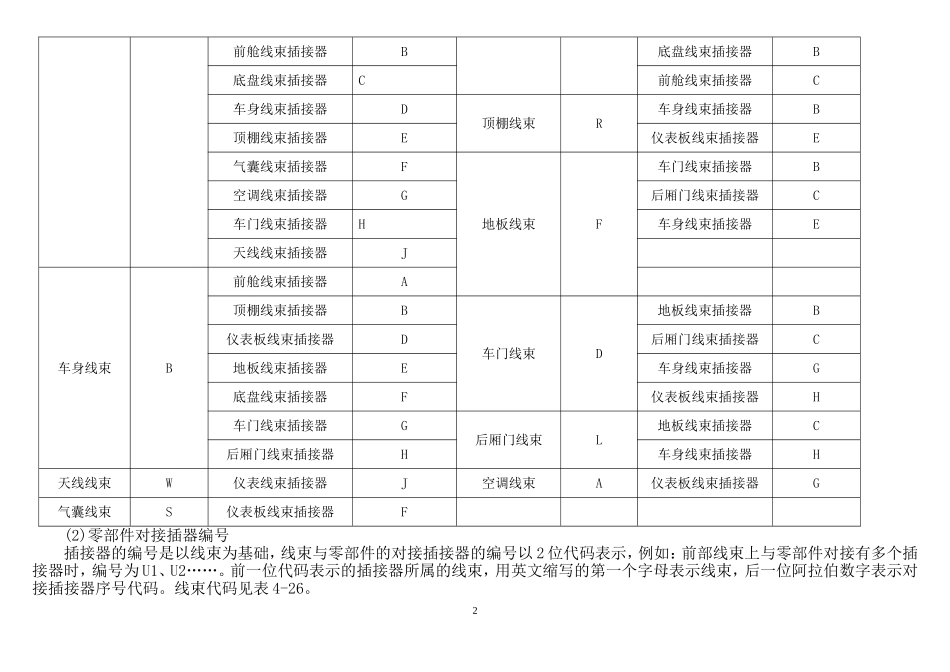

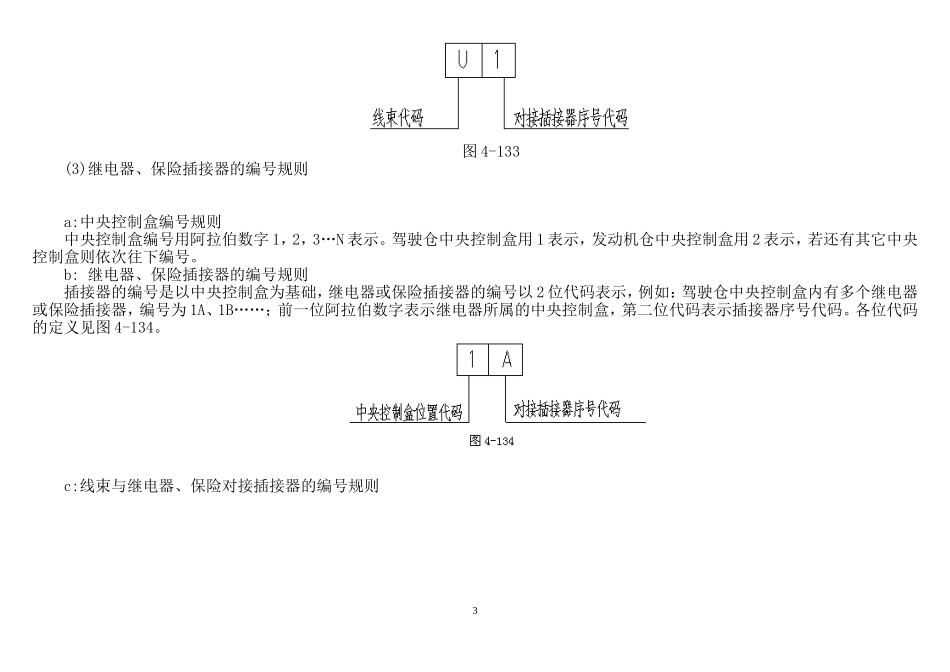

三、电路图1.编号规则（1）线束总成之间的对接插接器编号插接器的编号是以线束为基础，线束与线束上的对接插接器的编号以3位或2位代码表示，例如：前仓线束上与车身线束对接有多个插接器时，编号为UA1、UA2……；反之车身线束上与前仓线束对接的插接器为BA1、BA2……。前一位代码表示的插接器所属的线束，用英文缩写的第一个字母表示线束，后两位代码相同，表示两对接线束上各插接器的对应关系。如果该处的对接插接器只有一个时，后面的数字可以省约，其代码为两位表示，即UA或BA。图4-132插接器的编号应从线束与线束间对接部位开始编号，其常用的线束代码和插接器代码的编号规则见表4-26表4-26主线束对接线束主线束对接线束线束名称线束代号对接插接器名称插接器代号线束名称线束代号对接插接器名称插接器代号前舱线束U车身线束插接器A底盘线束C动车总成线束插接器B仪表板线束插接器B仪表板线束插接器C动车总成线束插接器C前舱线束插接器E底盘线束插接器E车身线束插接器F仪表线束I动力总成线束插接器A动力总成线束E仪表板线束插接器A1前舱线束插接器B底盘线束插接器B底盘线束插接器C前舱线束插接器C车身线束插接器D顶棚线束R车身线束插接器B顶棚线束插接器E仪表板线束插接器E气囊线束插接器F地板线束F车门线束插接器B空调线束插接器G后厢门线束插接器C车门线束插接器H车身线束插接器E天线线束插接器J车身线束B前舱线束插接器A顶棚线束插接器B车门线束D地板线束插接器B仪表板线束插接器D后厢门线束插接器C地板线束插接器E车身线束插接器G底盘线束插接器F仪表板线束插接器H车门线束插接器G后厢门线束L地板线束插接器C后厢门线束插接器H车身线束插接器H天线线束W仪表线束插接器J空调线束A仪表板线束插接器G气囊线束S仪表板线束插接器F(2)零部件对接插器编号插接器的编号是以线束为基础，线束与零部件的对接插接器的编号以2位代码表示，例如：前部线束上与零部件对接有多个插接器时，编号为U1、U2……。前一位代码表示的插接器所属的线束，用英文缩写的第一个字母表示线束，后一位阿拉伯数字表示对接插接器序号代码。线束代码见表4-26。2图4-133(3)继电器、保险插接器的编号规则a:中央控制盒编号规则中央控制盒编号用阿拉伯数字1，2，3…N表示。驾驶仓中央控制盒用1表示，发动机仓中央控制盒用2表示，若还有其它中央控制盒则依次往下编号。b:继电器、保险插接器的编号规则插接器的编号是以中央控制盒为基础，继电器或保险插接器的编号以2位代码表示，例如：驾驶仓中央控制盒内有多个继电器或保险插接器，编号为1A、1B……；前一位阿拉伯数字表示继电器所属的中央控制盒，第二位代码表示插接器序号代码。各位代码的定义见图4-134。c:线束与继电器、保险对接插接器的编号规则3(4)搭铁点的编号规则搭铁点的编号用3位代码表示，前一位G为搭铁点的代码，后两位搭铁点的顺序号。例如G21表示车内从前往后数的第一个搭铁点，其搭铁点的编号规则见表4-27。表4-272电线的颜色和代号电线的颜色和代号应符合表4-28的规定。表4-2843符号表示56图4-1327
