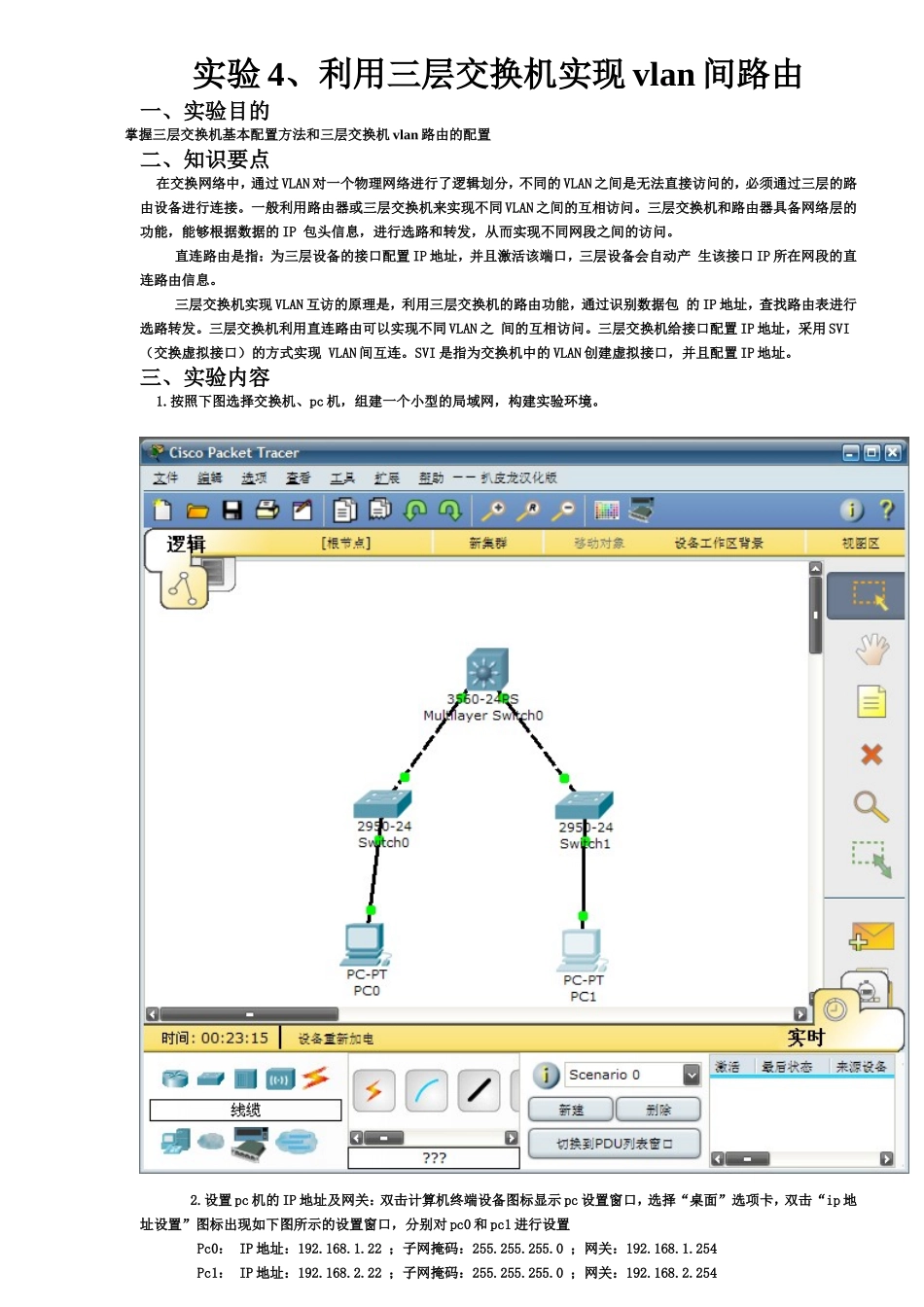

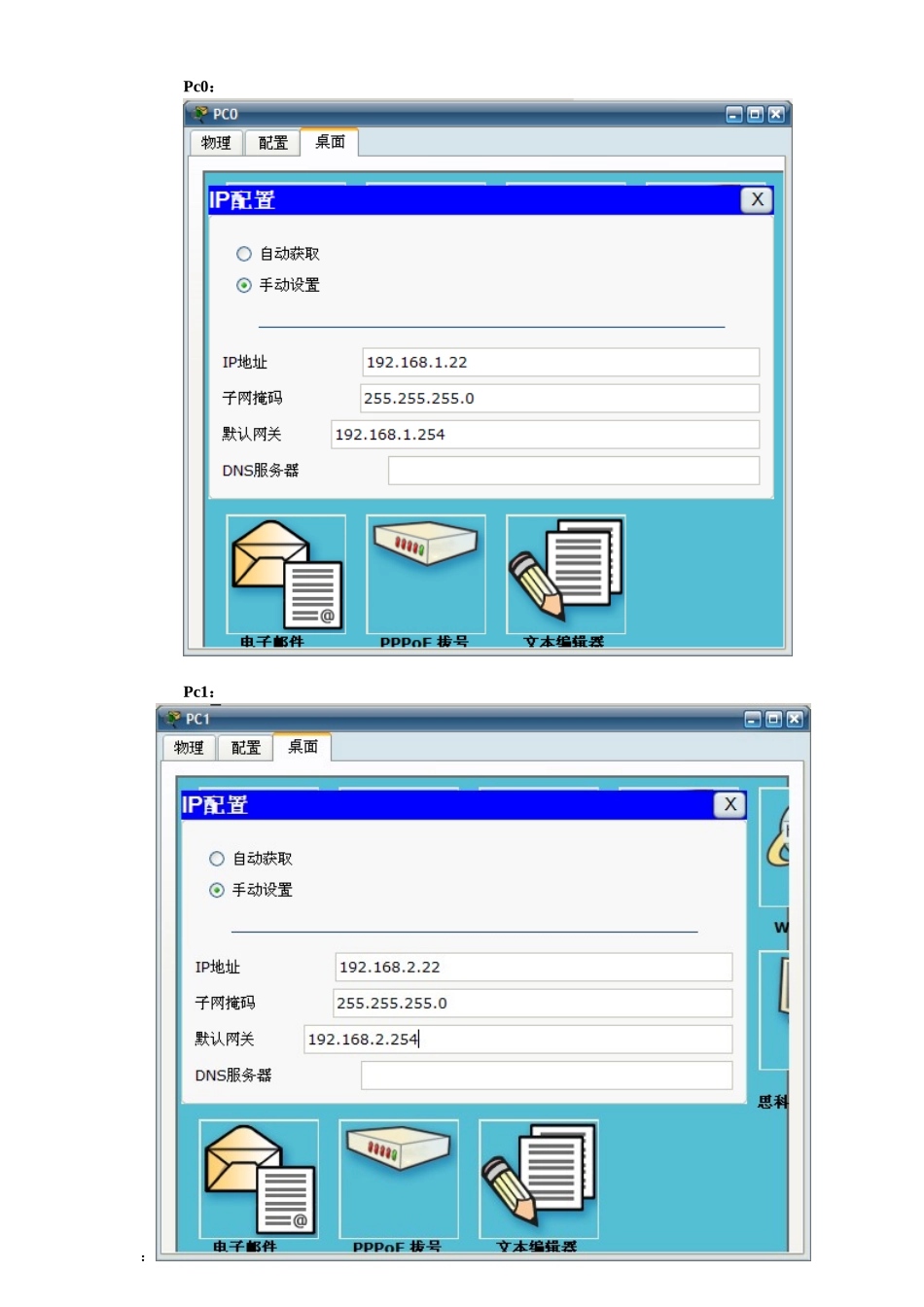

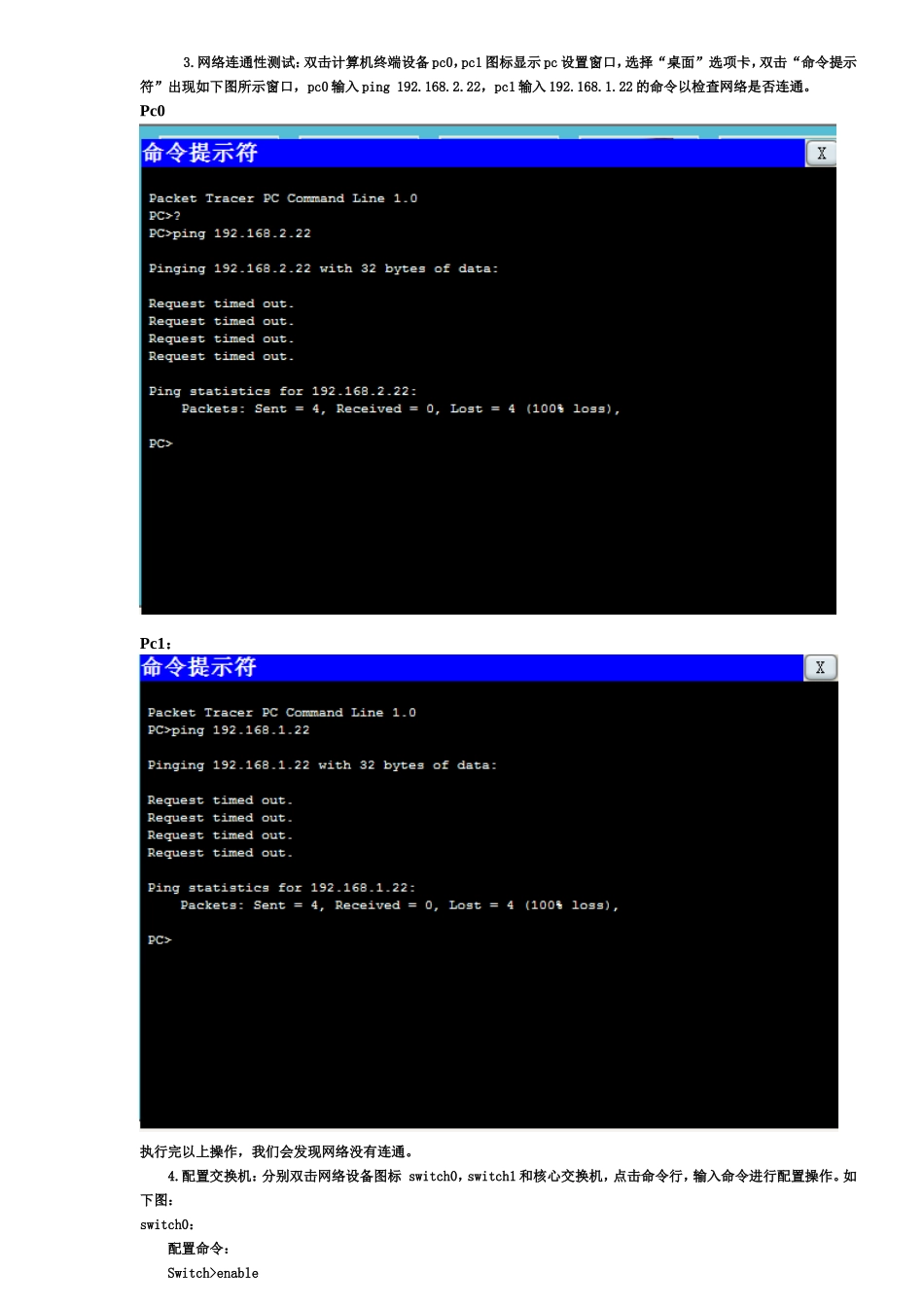

实验4、利用三层交换机实现vlan间路由一、实验目的掌握三层交换机基本配置方法和三层交换机vlan路由的配置二、知识要点在交换网络中,通过VLAN对一个物理网络进行了逻辑划分,不同的VLAN之间是无法直接访问的,必须通过三层的路由设备进行连接。一般利用路由器或三层交换机来实现不同VLAN之间的互相访问。三层交换机和路由器具备网络层的功能,能够根据数据的IP包头信息,进行选路和转发,从而实现不同网段之间的访问。直连路由是指:为三层设备的接口配置IP地址,并且激活该端口,三层设备会自动产生该接口IP所在网段的直连路由信息。三层交换机实现VLAN互访的原理是,利用三层交换机的路由功能,通过识别数据包的IP地址,查找路由表进行选路转发。三层交换机利用直连路由可以实现不同VLAN之间的互相访问。三层交换机给接口配置IP地址,采用SVI(交换虚拟接口)的方式实现VLAN间互连。SVI是指为交换机中的VLAN创建虚拟接口,并且配置IP地址。三、实验内容1.按照下图选择交换机、pc机,组建一个小型的局域网,构建实验环境。2.设置pc机的IP地址及网关:双击计算机终端设备图标显示pc设置窗口,选择“桌面”选项卡,双击“ip地址设置”图标出现如下图所示的设置窗口,分别对pc0和pc1进行设置Pc0:IP地址:192.168.1.22;子网掩码:255.255.255.0;网关:192.168.1.254Pc1:IP地址:192.168.2.22;子网掩码:255.255.255.0;网关:192.168.2.254Pc0:Pc1::3.网络连通性测试:双击计算机终端设备pc0,pc1图标显示pc设置窗口,选择“桌面”选项卡,双击“命令提示符”出现如下图所示窗口,pc0输入ping192.168.2.22,pc1输入192.168.1.22的命令以检查网络是否连通。Pc0Pc1:执行完以上操作,我们会发现网络没有连通。4.配置交换机:分别双击网络设备图标switch0,switch1和核心交换机,点击命令行,输入命令进行配置操作。如下图:switch0:配置命令:Switch>enableSwitch#vlandatabaseSwitch(vlan)#vlan10Switch(vlan)#exitSwitch#configtSwitch(config)#interfacef0/1Switch(config-if)#switchportmodeaccessSwitch(config-if)#switchportaccessvlan10Switch(config)#interfacef0/24Switch(config-if)#switchportmodetrunkSwitch1:配置命令:Switch>enableSwitch#vlandatabaseSwitch(vlan)#vlan20Switch(vlan)#exitSwitch#configtSwitch(config)#interfacef0/1Switch(config-if)#switchportmodeaccessSwitch(config-if)#switchportaccessvlan20Switch(config-if)#exitSwitch(config)#interfacef0/24Switch(config-if)#switchportmodetrunk核心交换机:配置命令:Switch>enableSwitch#vlandatabaseSwitch(vlan)#vlan10Switch(vlan)#vlan20Switch(vlan)#exitSwitch#configtSwitch(config)#interfacef0/1Switch(config-if)#switchportmodetrunkSwitch(config-if)#interfacef0/2Switch(config-if)#switchportmodetrunkSwitch(config-if)#exitSwitch(config)#interfacevlan10Switch(config-if)#ipaddress192.168.1.254255.255.255.0Switch(config-if)#interfacevlan20Switch(config-if)#ipaddress192.168.2.254255.255.255.0Switch(config-if)#noshut5.网络连通性测试:步骤如3,有下图结果:、Pc0:Pc1:网络已连通。四、实验总结熟记并熟悉使用交换机基本配置指令。
