力学作图经典练习VIP免费

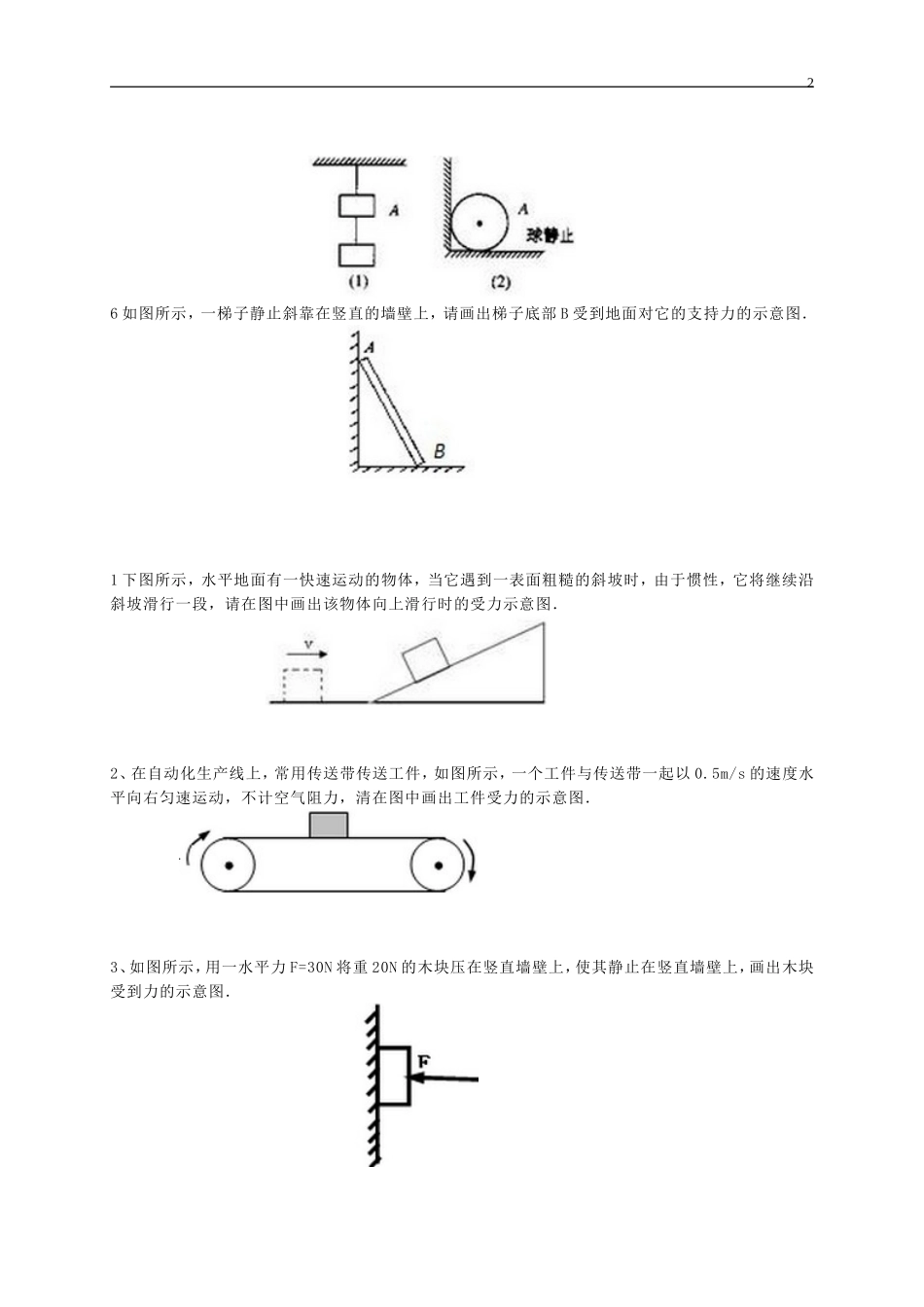

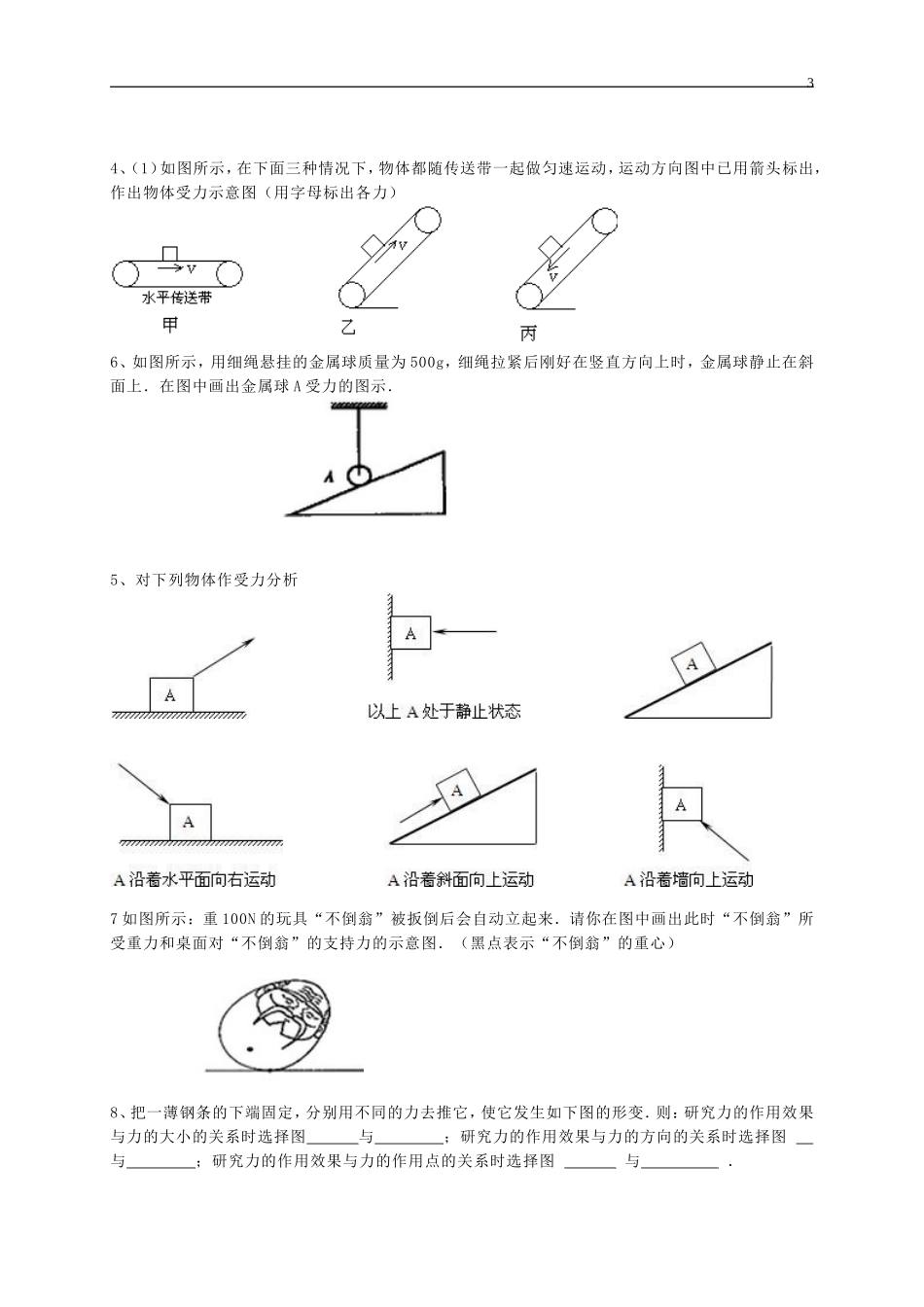

11、在图中画出小球受力的示意图2、水平向右的拉力作用在物块m的A点，大小为20N，试在图中画出拉力F的图示．3如图所示，一个重l00N的物体静止在墙角处，请画出物体受到的力的示意图．4质量为1.5Kg的小球在空中飞行，如图所示，画出它受力的示意图（不计空气阻力，g=10牛/千克）．5、画出如图（1）、（2）物体A的受力示意图26如图所示，一梯子静止斜靠在竖直的墙壁上，请画出梯子底部B受到地面对它的支持力的示意图．1下图所示，水平地面有一快速运动的物体，当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图．2、在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起以0.5m/s的速度水平向右匀速运动，不计空气阻力，清在图中画出工件受力的示意图．3、如图所示，用一水平力F=30N将重20N的木块压在竖直墙壁上，使其静止在竖直墙壁上，画出木块受到力的示意图．34、（1）如图所示，在下面三种情况下，物体都随传送带一起做匀速运动，运动方向图中已用箭头标出，作出物体受力示意图（用字母标出各力）6、如图所示，用细绳悬挂的金属球质量为500g，细绳拉紧后刚好在竖直方向上时，金属球静止在斜面上．在图中画出金属球A受力的图示．5、对下列物体作受力分析7如图所示：重100N的玩具“不倒翁”被扳倒后会自动立起来．请你在图中画出此时“不倒翁”所受重力和桌面对“不倒翁”的支持力的示意图．（黑点表示“不倒翁”的重心）8、把一薄钢条的下端固定，分别用不同的力去推它，使它发生如下图的形变．则：研究力的作用效果与力的大小的关系时选择图与；研究力的作用效果与力的方向的关系时选择图与；研究力的作用效果与力的作用点的关系时选择图与．420、图中，木块A、B叠放在水平桌面上，一起做匀速直线运动，请画出木块B的受力示意图．21、如图所示的A物体处于静止状态．请画出在水平方向的受力示意图．22、（2012•黄冈）向日葵因生长在茎顶端的花盘随太阳转动而得名．如图是处于静止状态的向日葵，请在图中作出花盘的受力示意图．23、从静止启动的汽车内有一小桌，小桌上放一水杯，发现水杯内水面如图所示，水杯在桌上没有滑动，画出水杯（水和杯的整体）的受力示意图．24、如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．525、如图所示，小华把铁锁悬挂起来，从A点放手后摆到B点再返回．请画出铁锁在B点时的受力示意图（不计空气阻力）．部分题答案13题答案解：（1）①物体在竖直方向上的受重力和支持力的作用，其受力的示意图如下图所示：②物体随传送带一起匀速向上运动，所以受传送带对物体的摩擦力向上，方向沿传送带方向．物体受重力作用，同时也受到斜面对其向上的支持力，方向与传送带垂直．③有竖直向下的重力G，支持力N，需要画出的还有沿皮带向上的摩擦力f，如图所示：（2）根据平面镜成像的规律，分别做出两点a、b的像a′、b′，连接a′b′交平面镜与点O，延长b′a′于C，则人的位置就在OC这条直线上6故答案为：OC；反射光线OC的任何位置14题答案解：（1）物体处于静止状态，受到重力、支持力、拉力和摩擦力四个力的作用，物体有向右运动的趋势，因此摩擦力的方向水平向左，如下图：（2）物体处于静止状态，受到重力、支持力、压力和摩擦力四个力的作用，物体有向下运动的趋势，因此摩擦力的方向竖直向上，如下图：（3）物体位于斜面上，处于静止状态，受到重力、支持力和摩擦力三个力的作用，物体有向下运动的趋势，因此摩擦力的方向沿斜面向上，如下图：（4）物体沿竖直墙壁向上运动，受到重力、支持力、推力和摩擦力四个力的作用，物体向上运动，因此摩擦力的方向竖直向下，如下图：（5）物体沿水平面向右运动，受到重力、支持力、压力和摩擦力四个力的作用，物体沿水平面向右运动，因此摩擦力的方向水平向左，如下图：7（6）物体沿着斜面向上运动，受到重力、支持力、推力和摩擦力四个力的作用，物体沿斜面向上运动，因此摩擦力的方向沿斜面向下，如下图：15题答案解：杯子杯子在竖直方向上受到重力和支持力的作用，因为杯子有向前滑动的趋势，在水平方向上还会受到静摩擦力...
