励磁系统名词解释VIP免费

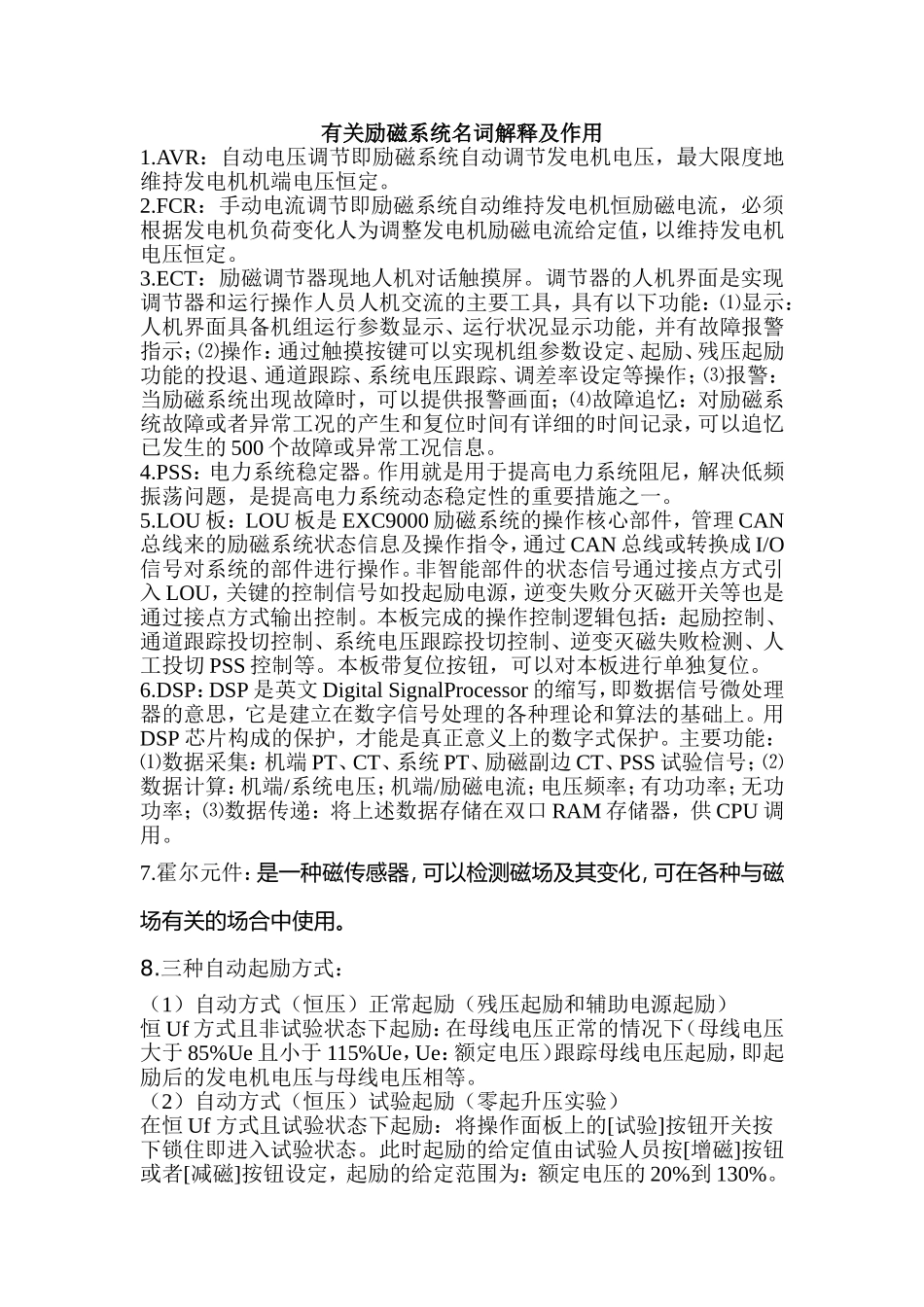

有关励磁系统名词解释及作用1.AVR：自动电压调节即励磁系统自动调节发电机电压，最大限度地维持发电机机端电压恒定。2.FCR：手动电流调节即励磁系统自动维持发电机恒励磁电流，必须根据发电机负荷变化人为调整发电机励磁电流给定值，以维持发电机电压恒定。3.ECT：励磁调节器现地人机对话触摸屏。调节器的人机界面是实现调节器和运行操作人员人机交流的主要工具，具有以下功能：⑴显示：人机界面具备机组运行参数显示、运行状况显示功能，并有故障报警指示；⑵操作：通过触摸按键可以实现机组参数设定、起励、残压起励功能的投退、通道跟踪、系统电压跟踪、调差率设定等操作；⑶报警：当励磁系统出现故障时，可以提供报警画面；⑷故障追忆：对励磁系统故障或者异常工况的产生和复位时间有详细的时间记录，可以追忆已发生的500个故障或异常工况信息。4.PSS：电力系统稳定器。作用就是用于提高电力系统阻尼，解决低频振荡问题，是提高电力系统动态稳定性的重要措施之一。5.LOU板：LOU板是EXC9000励磁系统的操作核心部件，管理CAN总线来的励磁系统状态信息及操作指令，通过CAN总线或转换成I/O信号对系统的部件进行操作。非智能部件的状态信号通过接点方式引入LOU，关键的控制信号如投起励电源，逆变失败分灭磁开关等也是通过接点方式输出控制。本板完成的操作控制逻辑包括：起励控制、通道跟踪投切控制、系统电压跟踪投切控制、逆变灭磁失败检测、人工投切PSS控制等。本板带复位按钮，可以对本板进行单独复位。6.DSP：DSP是英文DigitalSignalProcessor的缩写，即数据信号微处理器的意思，它是建立在数字信号处理的各种理论和算法的基础上。用DSP芯片构成的保护，才能是真正意义上的数字式保护。主要功能：⑴数据采集：机端PT、CT、系统PT、励磁副边CT、PSS试验信号；⑵数据计算：机端/系统电压；机端/励磁电流；电压频率；有功功率；无功功率；⑶数据传递：将上述数据存储在双口RAM存储器，供CPU调用。7.霍尔元件：是一种磁传感器，可以检测磁场及其变化，可在各种与磁场有关的场合中使用。8.三种自动起励方式：（1）自动方式（恒压）正常起励（残压起励和辅助电源起励）恒Uf方式且非试验状态下起励：在母线电压正常的情况下（母线电压大于85%Ue且小于115%Ue，Ue：额定电压）跟踪母线电压起励，即起励后的发电机电压与母线电压相等。（2）自动方式（恒压）试验起励（零起升压实验）在恒Uf方式且试验状态下起励：将操作面板上的[试验]按钮开关按下锁住即进入试验状态。此时起励的给定值由试验人员按[增磁]按钮或者[减磁]按钮设定，起励的给定范围为：额定电压的20%到130%。（3）手动恒（励磁）电流起励(升流实验)在恒IL方式下起励：起励前将操作面板上的[恒IL]按钮开关按下即进入恒IL起励方式，此时开机建压将自动建压到额定电压的20%左右。9.强励限制和过励限制：当励磁电流大于过励限制值时，开始进行强励反时限计算和计时，并发出“强励动作”报警信号，闭锁增磁操作；在此期间，励磁电流按强励限制值限制。反时限到达后，励磁电流按过励限制值限制，发“过励限制”报警信号，并开始计时，直到冷却时间到达后，才允许再次强励。10.欠励限制：欠励限制有效条件为：发电机出口断路器合且当前无功值小于0。当欠励限制条件不满足时，欠励限制不起作用。欠励限制动作时，调节器发“欠励限制”报警信号，闭锁减磁操作。11.定子电流限制（正无功限制）：定子电流限制有效条件为：发电机出口断路器合且当前无功值大于0。当定子电流限制条件不满足时，限制不起作用。定子电流限制动作时，调节器发“A（B）套定子电流限制动作”报警信号，闭锁增磁操作。12.V/F限制：V/F限制就是保证输出电压跟频率成正比的控制这样可以使电动机的磁通保持一定，避免磁饱和现象的产生。V/F限制有效条件为：发电机出口断路器分、开机令存在且Ug>40％。当V/F限制条件不满足时，限制输出恒为0。V/F限制起作用时，调节器发“V/F限制动作”报警信号，闭锁增磁操作。13.定子过压瞬时限制：试验运行时，过压值整定为1.30Ue，其它情况下1.15Ue(或按电厂要求整定)，当机端电压超过整定时，限制器立即逆变限压。14.低频限...
