科技大学体育馆二次结构方案讲解

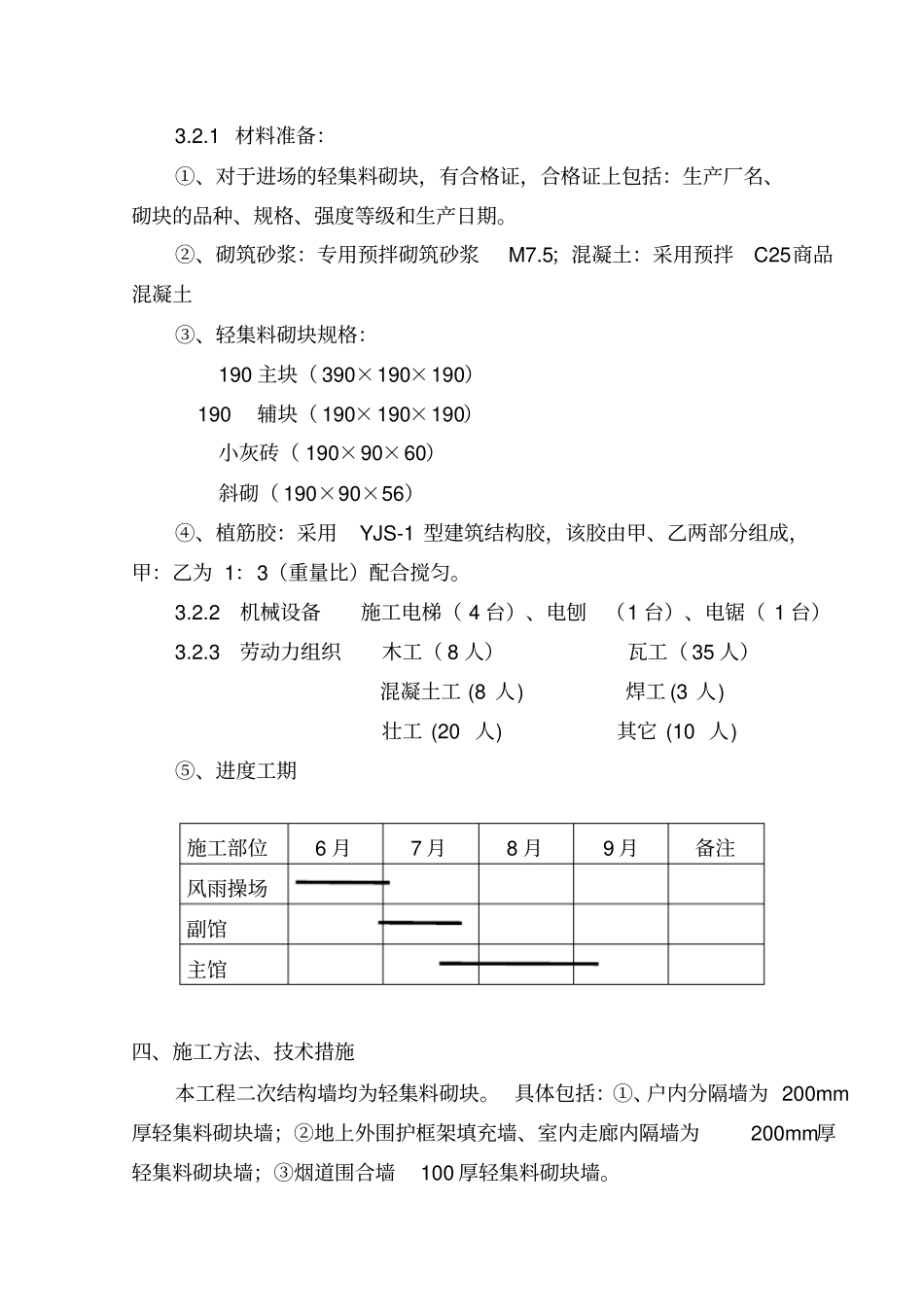

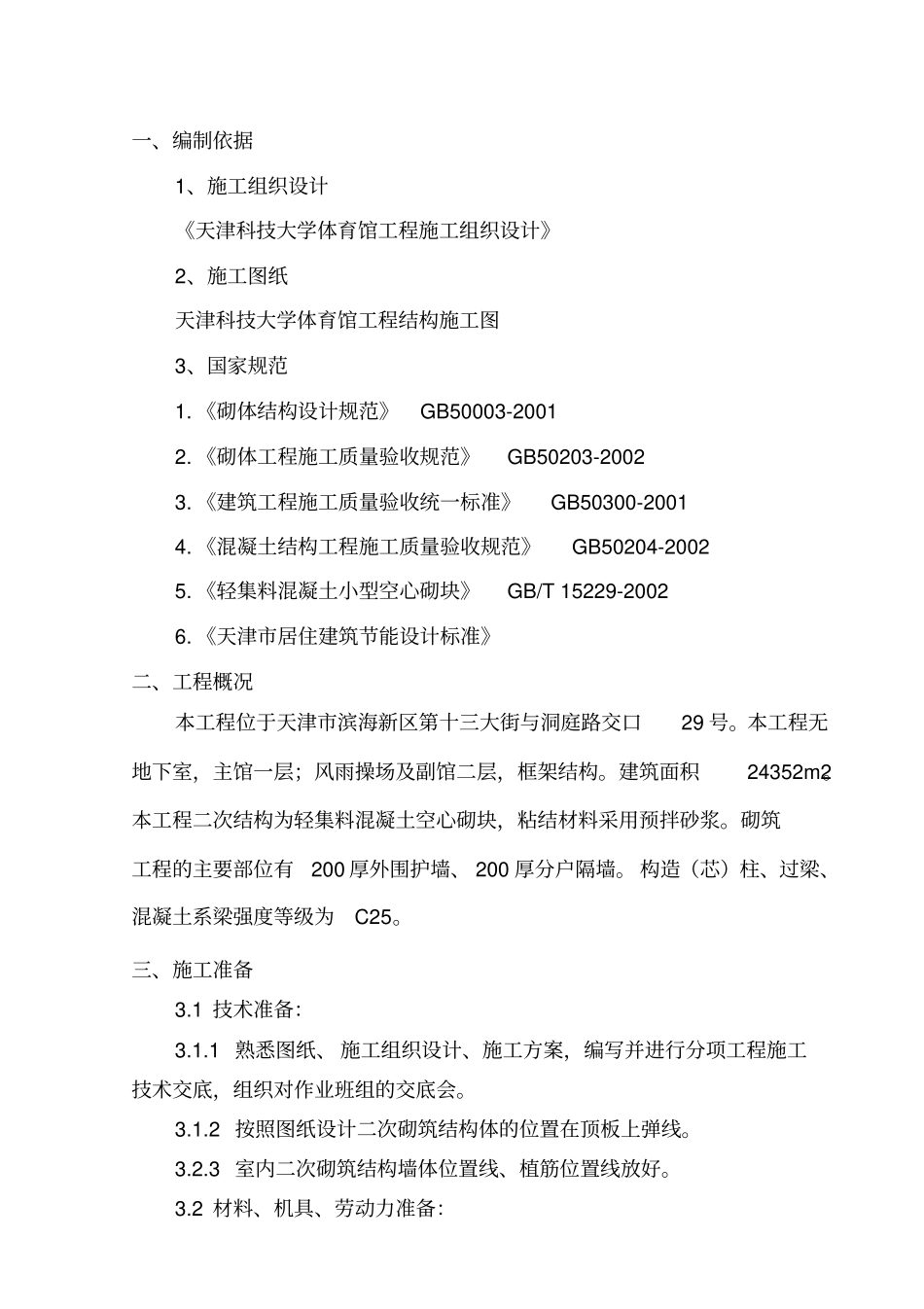

一、编制依据1、施工组织设计《天津科技大学体育馆工程施工组织设计》2、施工图纸天津科技大学体育馆工程结构施工图3、国家规范1. 《砌体结构设计规范》 GB50003-2001 2. 《砌体工程施工质量验收规范》 GB50203-2002 3. 《建筑工程施工质量验收统一标准》 GB50300-2001 4. 《混凝土结构工程施工质量验收规范》 GB50204-2002 5. 《轻集料混凝土小型空心砌块》 GB/T 15229-2002 6. 《天津市居住建筑节能设计标准》二、工程概况本工程位于天津市滨海新区第十三大街与洞庭路交口29 号。本工程无地下室，主馆一层；风雨操场及副馆二层，框架结构。建筑面积24352m2。本工程二次结构为轻集料混凝土空心砌块，粘结材料采用预拌砂浆。砌筑工程的主要部位有200 厚外围护墙、 200 厚分户隔墙。 构造（芯）柱、过梁、混凝土系梁强度等级为 C25。三、施工准备3.1 技术准备：3.1.1 熟悉图纸、 施工组织设计、施工方案，编写并进行分项工程施工技术交底，组织对作业班组的交底会。3.1.2 按照图纸设计二次砌筑结构体的位置在顶板上弹线。3.2.3 室内二次砌筑结构墙体位置线、植筋位置线放好。3.2 材料、机具、劳动力准备：3.2.1 材料准备：①、对于进场的轻集料砌块，有合格证，合格证上包括：生产厂名、砌块的品种、规格、强度等级和生产日期。②、砌筑砂浆：专用预拌砌筑砂浆M7.5；混凝土：采用预拌C25商品混凝土③、轻集料砌块规格：190 主块（ 390×190×190） 190辅块（ 190×190×190）小灰砖（ 190×90×60）斜砌（ 190×90×56）④、植筋胶：采用YJS-1 型建筑结构胶，该胶由甲、乙两部分组成，甲：乙为 1：3（重量比）配合搅匀。3.2.2 机械设备施工电梯（ 4 台）、电刨（1 台）、电锯（ 1 台）3.2.3 劳动力组织木工（ 8 人）瓦工（ 35 人）混凝土工 (8 人) 焊工 (3 人) 壮工 (20 人) 其它 (10 人) ⑤、进度工期四、施工方法、技术措施本工程二次结构墙均为轻集料砌块。 具体包括：①、户内分隔墙为 200mm厚轻集料砌块墙；②地上外围护框架填充墙、室内走廊内隔墙为200mm厚轻集料砌块墙；③烟道围合墙100 厚轻集料砌块墙。施工部位6 月7 月8 月9 月备注风雨操场副馆主馆4.1 根据墙体的具体规格位置弹线，弹出各部位的垂直控制线， 楼层的水平标高 1.0 米控制线，保证工程质量，水平标高一致，达到设计效果。4.2 皮数杆制作安装：用30mm×40mm木料制作，皮数杆上注明门窗洞口、过梁...
