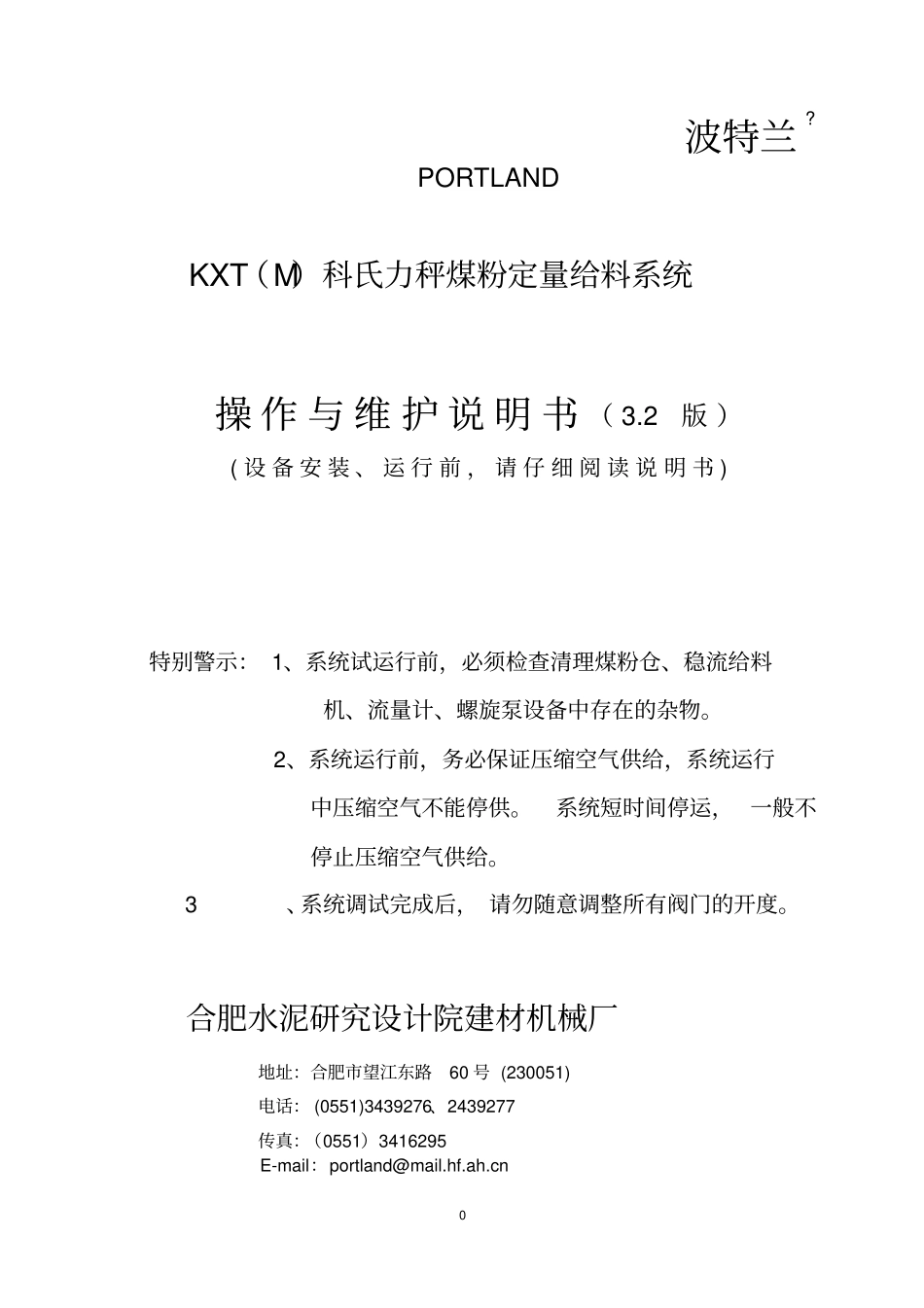

0 波特兰? PORTLAND KXT（M）科氏力秤煤粉定量给料系统操 作 与 维 护 说 明 书 （ 3.2版 ）( 设 备 安 装 、 运 行 前 ， 请 仔 细 阅 读 说 明 书 ) 特别警示： 1、系统试运行前，必须检查清理煤粉仓、稳流给料机、流量计、螺旋泵设备中存在的杂物。2、系统运行前，务必保证压缩空气供给，系统运行中压缩空气不能停供。系统短时间停运， 一般不停止压缩空气供给。 3、系统调试完成后， 请勿随意调整所有阀门的开度。合肥水泥研究设计院建材机械厂地址：合肥市望江东路60 号 (230051) 电话： (0551)3439276、2439277 传真：（0551）3416295 E-mail：portland@mail.hf.ah.cn1 总述一、 KXT 的结构二、 KXT 的工作原理三、工艺要求和操作四、维护保养五、参数说明和故障排除KXT （M）系统安装工作完成后，进入调试阶段。调试工作包括空载（不带料）调试和负载（带料）调试两部分。负载调试结合窑烧成系统试运转同时进行。 调试工作由卖方负责， 买方配合卖方共同完成。系统调试正常后，移交买方，由买方负责常规操作和日常维护。1、操作1.1 系统起动：控制柜电源始终通电，一旦停电，恢复供电后，触摸屏显示“启动结束” 框，用手触摸此框， 屏上显示 “起动画面”，再触摸正常键，进入正常操作画面。按M2 、A/M 、L/D 键，使三者变黑。这时系统起动完成，并处于中控自动方式。按键时要求输入密码“ 100”。1.2 正常画面说明：正常画面上有A/M 自动/手动切换键， L/D 本机控制/中控控制切换键， M1 给料机电机起 /停键，M2 计量秤电机起/停键， M3 螺旋气力输送泵电机起 /停键。1.3. 中控控制有两种方式：1.3.1 中控自动： AS 开关位于“中控”，按 A/M 、L/D 、M2 键，使此三键变黑，进入中控自动控制，这是中控操作员经常使用的方式。在这种方式下， 操作员只要在 DCS 操作屏上启动喂煤系统，然后给出设定流量，就可使瞬时流量随时跟踪设定流量。1.3.2 中控手动： AS 开关位于“中控”，按正常画面上的A/M 键，使之变白 , L/D 键为黑色，即为中控手动方式，这时不进行流量自动跟踪。可由中控直接控制给料机转速, 设定值= 满量程，给料机转速最高，设定值= 0，给料机停转。该方式只在特殊情况2 下才使用。1.4 本机控制两种方式这是供调试人员使用的两种方式，请操作员不要使用。1.4.1 本机手动： AS 开关位于“本机”，A/M 为白， L/D 为白，...
