空调和水系统安装技术交底记录大全

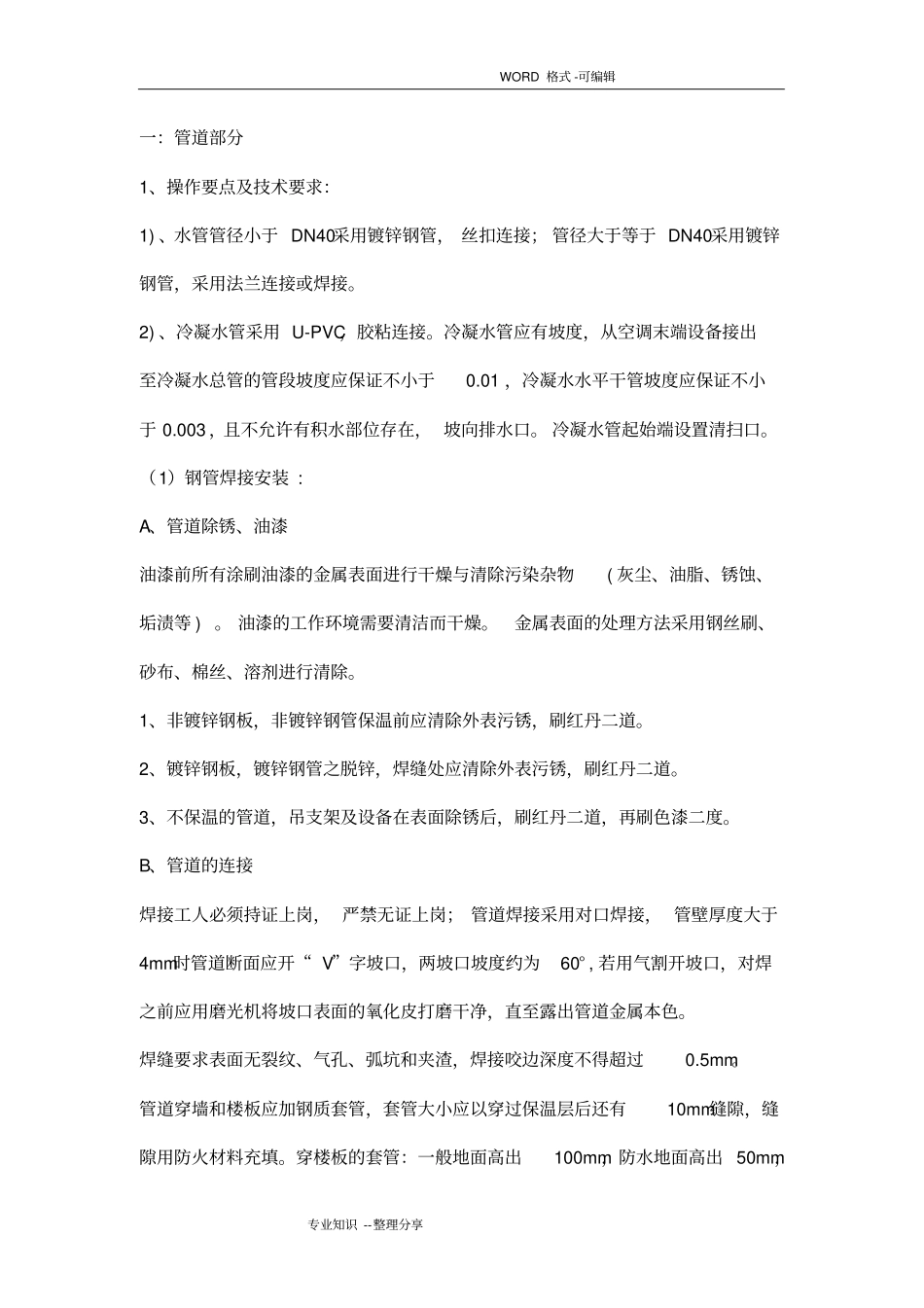

WORD 格式 -可编辑专业知识 --整理分享一：管道部分1、操作要点及技术要求：1) 、水管管径小于 DN40采用镀锌钢管， 丝扣连接； 管径大于等于 DN40采用镀锌钢管，采用法兰连接或焊接。2) 、冷凝水管采用 U-PVC，胶粘连接。冷凝水管应有坡度，从空调末端设备接出至冷凝水总管的管段坡度应保证不小于0.01 ，冷凝水水平干管坡度应保证不小于 0.003 ，且不允许有积水部位存在， 坡向排水口。 冷凝水管起始端设置清扫口。（1）钢管焊接安装 : A、管道除锈、油漆油漆前所有涂刷油漆的金属表面进行干燥与清除污染杂物( 灰尘、油脂、锈蚀、垢渍等 ) 。 油漆的工作环境需要清洁而干燥。金属表面的处理方法采用钢丝刷、砂布、棉丝、溶剂进行清除。1、非镀锌钢板，非镀锌钢管保温前应清除外表污锈，刷红丹二道。2、镀锌钢板，镀锌钢管之脱锌，焊缝处应清除外表污锈，刷红丹二道。3、不保温的管道，吊支架及设备在表面除锈后，刷红丹二道，再刷色漆二度。B、管道的连接焊接工人必须持证上岗， 严禁无证上岗； 管道焊接采用对口焊接， 管壁厚度大于4mm时管道断面应开“ V”字坡口，两坡口坡度约为60° , 若用气割开坡口，对焊之前应用磨光机将坡口表面的氧化皮打磨干净，直至露出管道金属本色。焊缝要求表面无裂纹、气孔、弧坑和夹渣，焊接咬边深度不得超过0.5mm。管道穿墙和楼板应加钢质套管，套管大小应以穿过保温层后还有10mm缝隙，缝隙用防火材料充填。穿楼板的套管：一般地面高出100mm，防水地面高出 50mm，WORD 格式 -可编辑专业知识 --整理分享底部与楼板结构面平。具体做法见91SB6。（2）钢管丝扣连接A、断管: 根据现场测绘草图，在选好的管材上划线，按线断管。用砂轮锯断管时管要卡牢、对准画线，手柄要用力均匀，断管后将断口的管膜、毛刺清除干净。用手锯断管时将管材固定于压力案上，对准画线， 均匀用力推拉锯到底， 不可扭断或折断，断管后将断口的管膜、毛刺清除干净。B、套丝： DN15～32mm套 2 次，DN40～50mm套 3 次，DN70～80mm套 3～4 次。套丝完成后，轻敲管材并用丝布擦拭清除碎屑。C、连接：按照设计要求的管材及连接方式根据现场测绘草图连接管材和管件。钢管与管件、阀门丝扣连接，管材丝扣涂铅油、缠麻丝后带入管件用管钳拧紧，外漏丝扣 2~3 扣，去掉麻头。并做防腐处理。D、每层水管路系统中的最低点处，应配置DN=25mm泄水管，并配置相同管径的闸阀或蝶阀，在最高点处应配置DN=15mm，自动...
