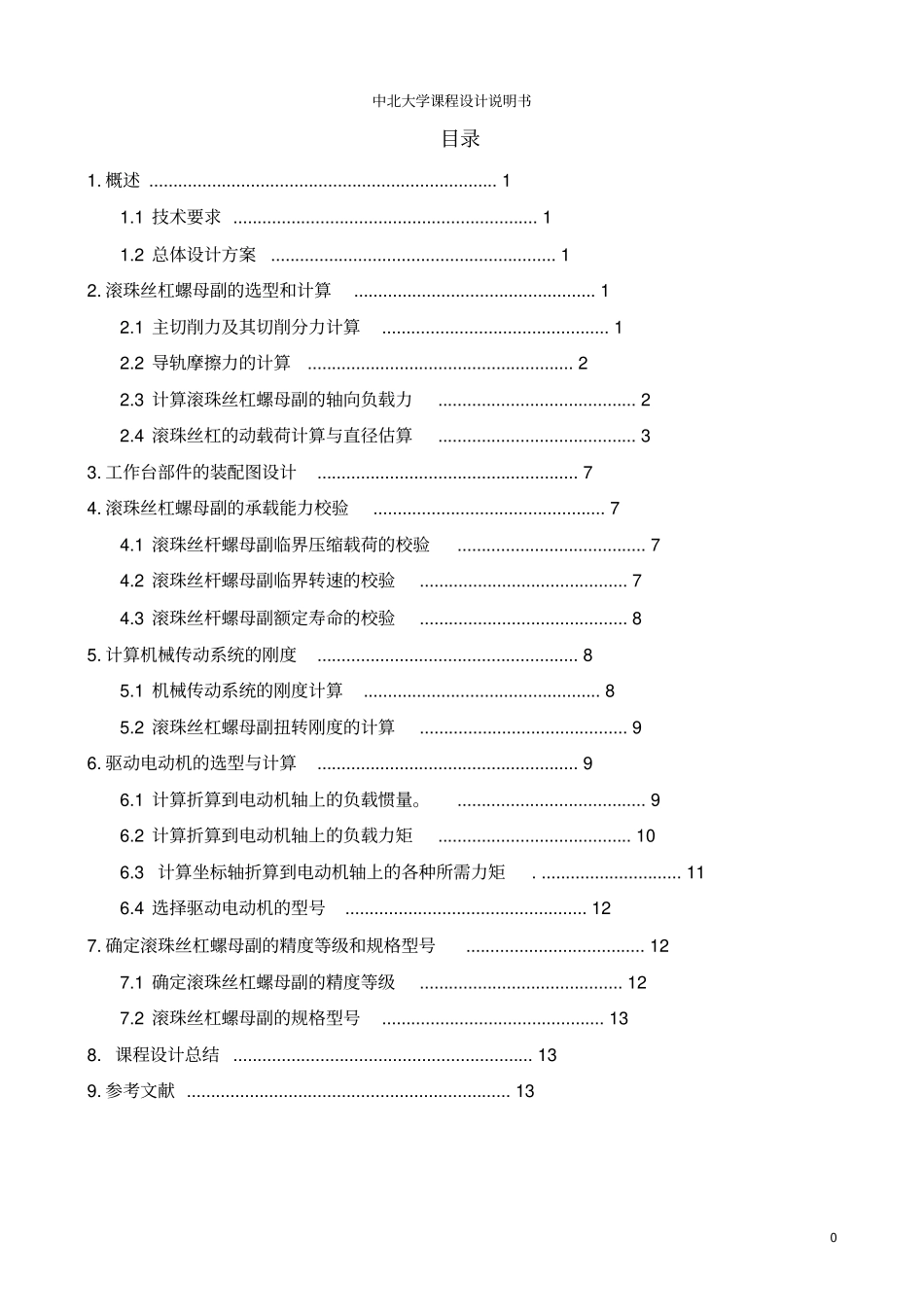

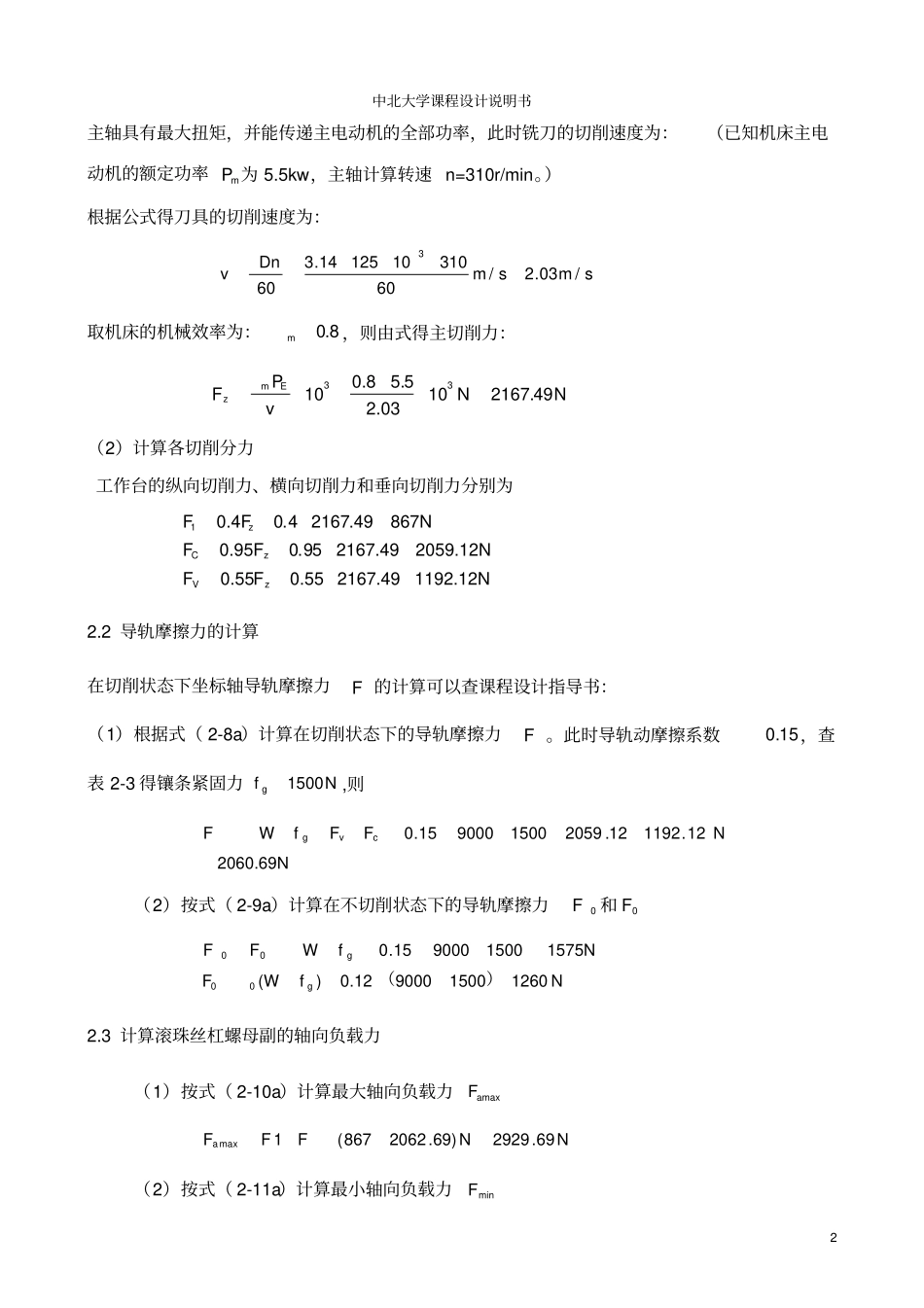

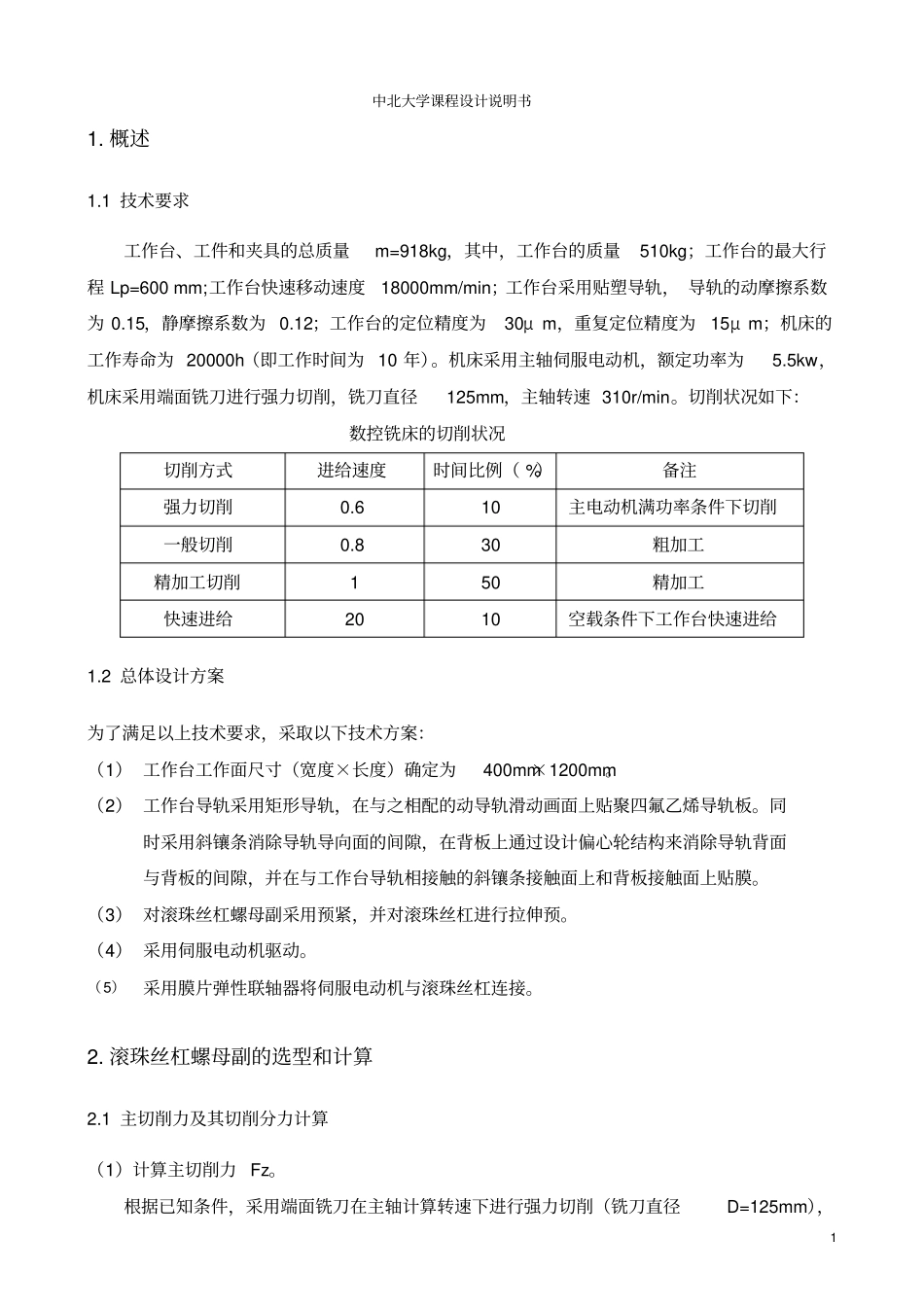

中北大学课程设计说明书0 目录1. 概述 ........................................................................ 1 1.1 技术要求 ............................................................... 1 1.2 总体设计方案........................................................... 1 2. 滚珠丝杠螺母副的选型和计算.................................................. 1 2.1 主切削力及其切削分力计算............................................... 1 2.2 导轨摩擦力的计算....................................................... 2 2.3 计算滚珠丝杠螺母副的轴向负载力......................................... 2 2.4 滚珠丝杠的动载荷计算与直径估算......................................... 3 3. 工作台部件的装配图设计...................................................... 7 4. 滚珠丝杠螺母副的承载能力校验................................................ 7 4.1 滚珠丝杆螺母副临界压缩载荷的校验....................................... 7 4.2 滚珠丝杆螺母副临界转速的校验........................................... 7 4.3 滚珠丝杆螺母副额定寿命的校验........................................... 8 5. 计算机械传动系统的刚度...................................................... 8 5.1 机械传动系统的刚度计算................................................. 8 5.2 滚珠丝杠螺母副扭转刚度的计算........................................... 9 6. 驱动电动机的选型与计算...................................................... 9 6.1 计算折算到电动机轴上的负载惯量。....................................... 9 6.2 计算折算到电动机轴上的负载力矩........................................ 10 6.3 计算坐标轴折算到电动机轴上的各种所需力矩. ............................. 11 6.4 选择驱动电动机的型号.................................................. 12 7. 确定滚珠丝杠螺母副的精度等级和规格型号..................................... 12 7.1 确定滚珠丝杠螺母副的精度等级.......................................... 12 7.2 滚珠丝杠螺母副的规格型号.............................................
