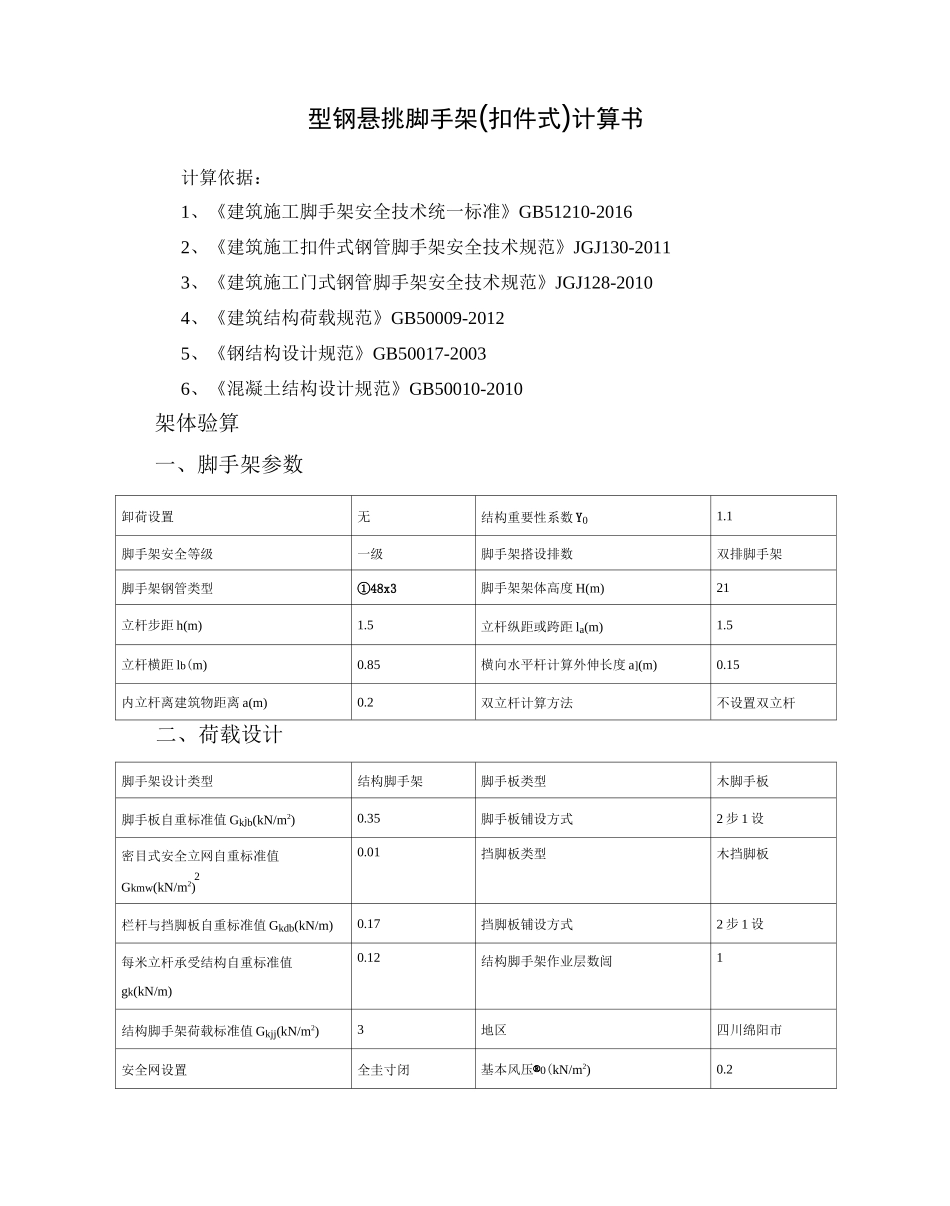

型钢悬挑脚手架计算书

型钢悬挑脚手架(扣件式)计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数卸荷设置无结构重要性系数 Y01.1脚手架安全等级一级脚手架搭设排数双排脚手架脚手架钢管类型①48x3脚手架架体高度 H(m)21立杆步距 h(m)1.5立杆纵距或跨距 la(m)1.5立杆横距 lb(m)0.85横向水平杆计算外伸长度 a](m)0.15内立杆离建筑物距离 a(m)0.2双立杆计算方法不设置双立杆二、荷载设计脚手架设计类型结构脚手架脚手板类型木脚手板脚手板自重标准值 Gkjb(kN/m2)0.35脚手板铺设方式2 步 1 设密目式安全立网自重标准值2Gkmw(kN/m2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重标准值 Gkdb(kN/m)0.17挡脚板铺设方式2 步 1 设每米立杆承受结构自重标准值gk(kN/m)0.12结构脚手架作业层数闿1结构脚手架荷载标准值 Gkjj(kN/m2)3地区四川绵阳市安全网设置全圭寸闭基本风压®0(kN/m2)0.2风荷载体型系数应1风压高度变化系数应（连墙件、单立杆稳定性）0.555,0.51风荷载标准值®k（kN/m2）（连墙件、单立杆稳定性）0.111,0.102计算简图:立面图侧面图三、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数 n2横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩 I(mm4)107800横杆弹性模量 E(N/mm2)206000横杆截面抵抗矩 W(mm3)449017「横向水平杆1□G1\\纵向水平杆-A立杆塾杆横距 lb纵、横向水平杆布置承载能力极限状态q=1.2x(0.033+GkjbXla/(n+l))+1.4xGkXla/(n+l)=1.2x(0.033+0.35xl.5/(2+l))+1.4x3xl.5/(2+1)=2.35kN/m正常使用极限状态q'=(0.033+Gkjbxla/(n+1))=(0.033+0.35x1.5/(2+1))=0.208kN/m计算简图如下：[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[I■S5D1SJ.■—.■-■S501SJ.■-1、抗弯验算Mmax=max[qlb2/8,qa]2/2]=max[2.35x0.852/8,2.35x0.152/2]=0.212kN・mo=Y0Mmax/W=l.lxO.212xlO6/449O=51.994N/mm2口 f]=205N/mm2满足要求！2、挠度验算vmax=max[5q'lb4/(384EI),q'a14/(8EI)]=max[5x0.208x8504/(384x206000x107800),0.208x1504/(8x206000x107800)]=0.064mmvmax=0.064mmW[v]=min[lb/150,10]=min[850/150,10]=5.667mm 满足要求！3、支座反...
