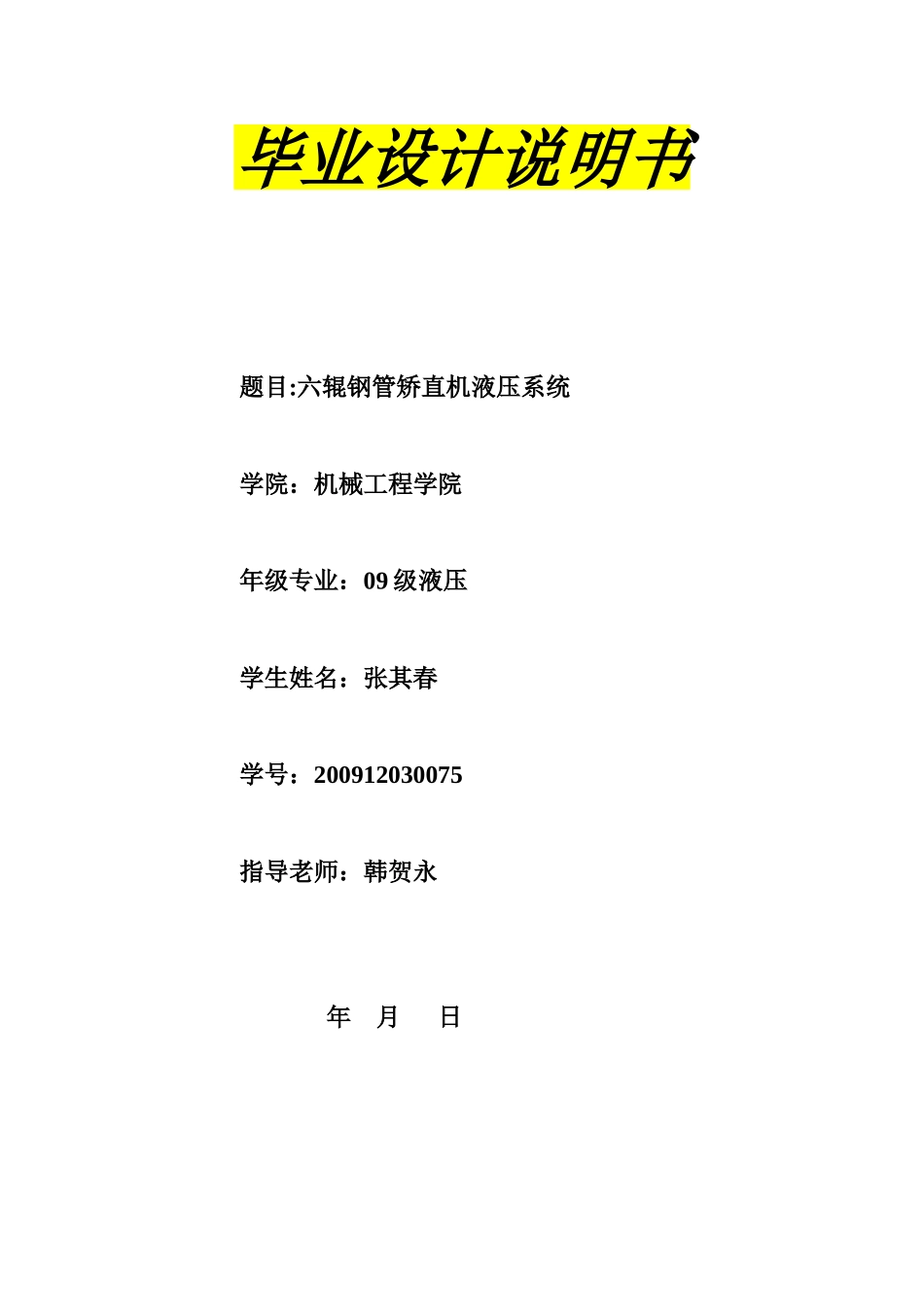

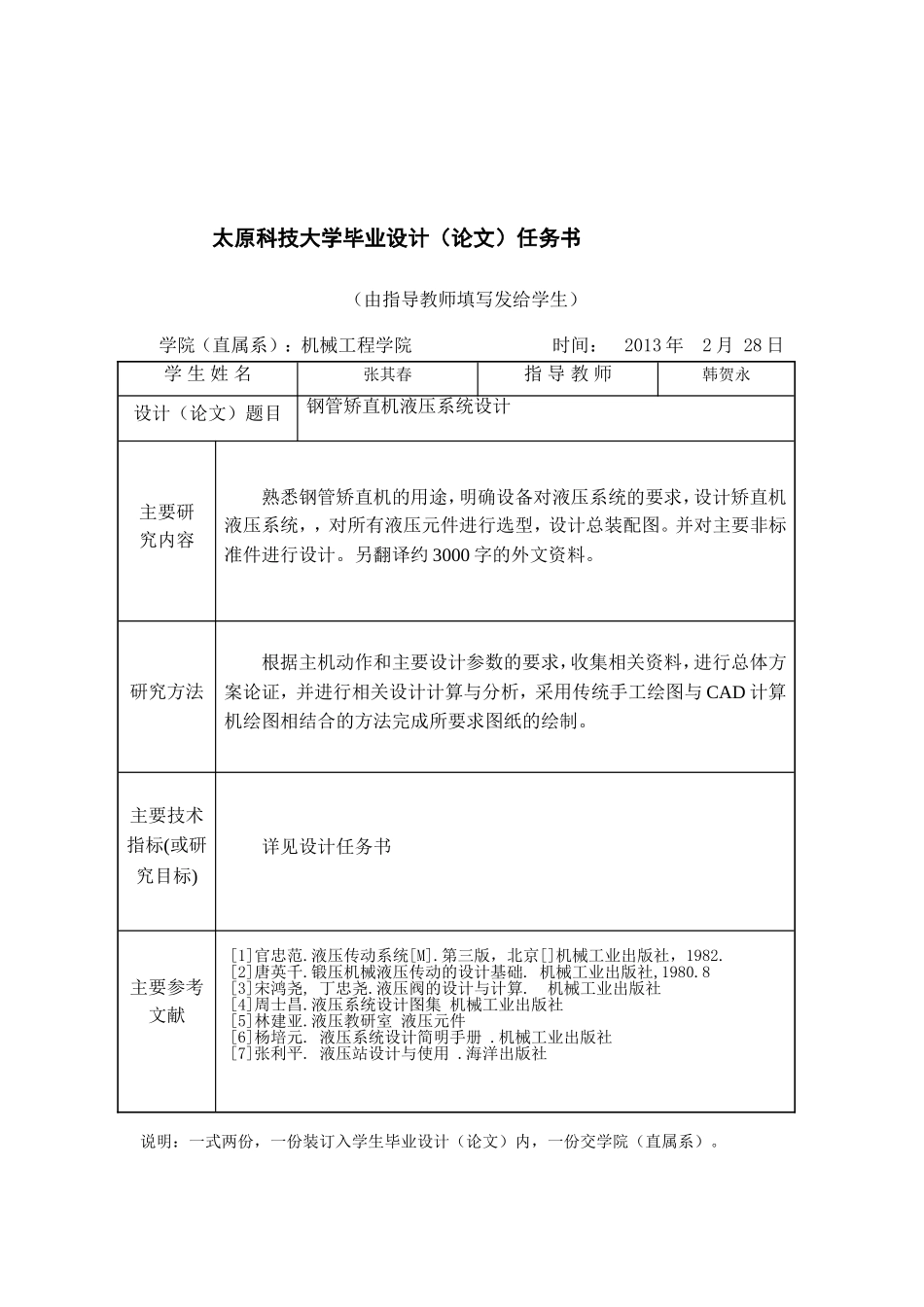

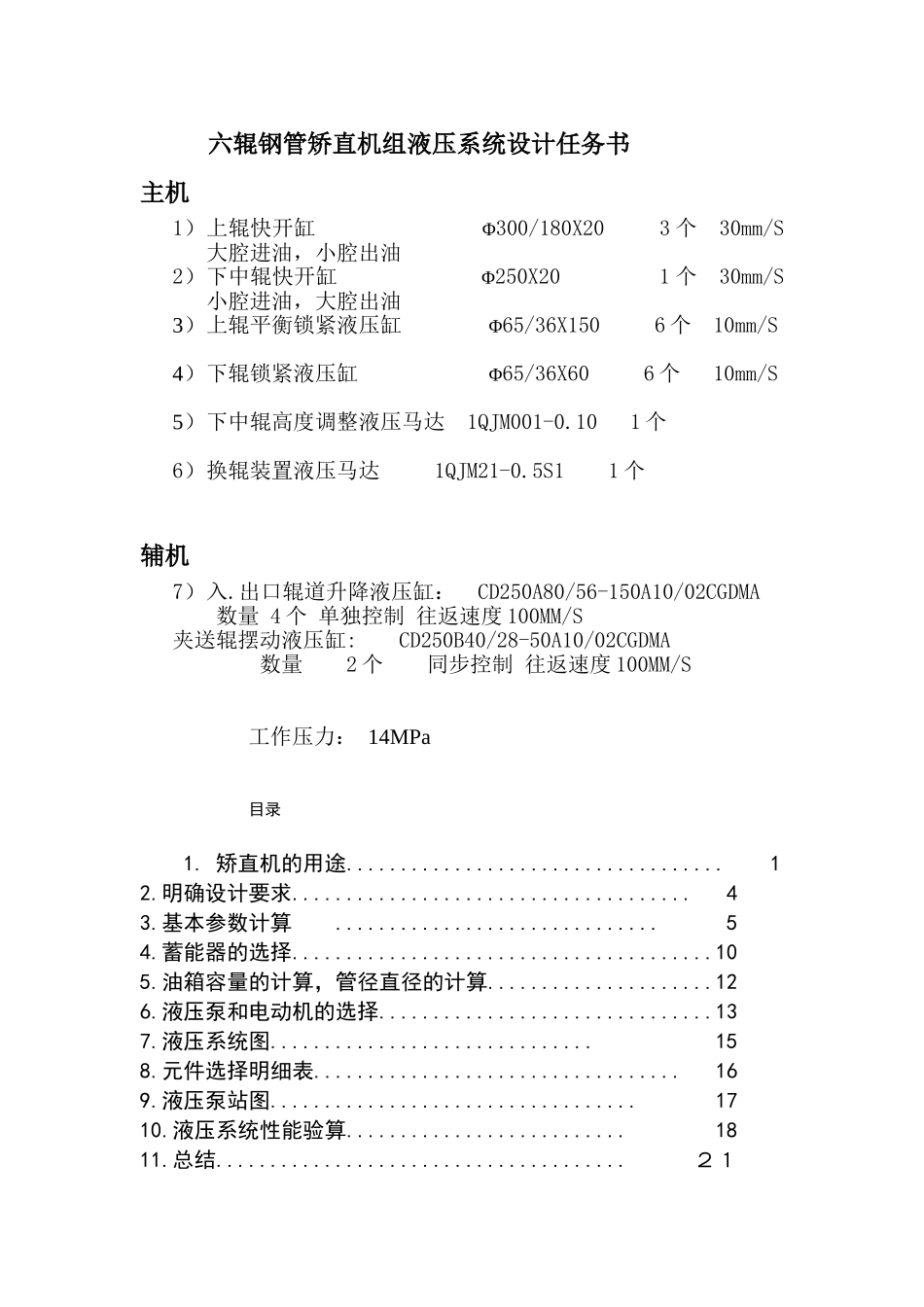

毕业设计说明书题目:六辊钢管矫直机液压系统学院：机械工程学院年级专业：09级液压学生姓名：张其春学号：200912030075指导老师：韩贺永年月日太原科技大学毕业设计（论文）任务书（由指导教师填写发给学生）学院（直属系）：机械工程学院时间：2013年2月28日说明：一式两份，一份装订入学生毕业设计（论文）内，一份交学院（直属系）。学生姓名张其春指导教师韩贺永设计（论文）题目钢管矫直机液压系统设计主要研究内容熟悉钢管矫直机的用途，明确设备对液压系统的要求，设计矫直机液压系统，，对所有液压元件进行选型，设计总装配图。并对主要非标准件进行设计。另翻译约3000字的外文资料。研究方法根据主机动作和主要设计参数的要求，收集相关资料，进行总体方案论证，并进行相关设计计算与分析，采用传统手工绘图与CAD计算机绘图相结合的方法完成所要求图纸的绘制。主要技术指标(或研究目标)详见设计任务书主要参考文献[1]官忠范.液压传动系统[M].第三版，北京[]机械工业出版社，1982.[2]唐英千.锻压机械液压传动的设计基础.机械工业出版社,1980.8[3]宋鸿尧,丁忠尧.液压阀的设计与计算.机械工业出版社[4]周士昌.液压系统设计图集机械工业出版社[5]林建亚.液压教研室液压元件[6]杨培元.液压系统设计简明手册.机械工业出版社[7]张利平.液压站设计与使用.海洋出版社六辊钢管矫直机组液压系统设计任务书主机1）上辊快开缸Φ300/180X203个30mm/S大腔进油，小腔出油2）下中辊快开缸Φ250X201个30mm/S小腔进油，大腔出油3）上辊平衡锁紧液压缸Φ65/36X1506个10mm/S4）下辊锁紧液压缸Φ65/36X606个10mm/S5）下中辊高度调整液压马达1QJM001-0.101个6）换辊装置液压马达1QJM21-0.5S11个辅机7）入.出口辊道升降液压缸：CD250A80/56-150A10/02CGDMA数量4个单独控制往返速度100MM/S夹送辊摆动液压缸:CD250B40/28-50A10/02CGDMA数量2个同步控制往返速度100MM/S工作压力：14MPa目录1.矫直机的用途...................................12.明确设计要求.....................................43.基本参数计算..............................54.蓄能器的选择.......................................105.油箱容量的计算，管径直径的计算.....................126.液压泵和电动机的选择...............................137.液压系统图..............................158.元件选择明细表..................................169.液压泵站图..................................1710.液压系统性能验算..........................1811.总结......................................２１12.参考资料.....................................13.外语资料翻译..............................1一.钢管矫直机的用途管件在轧制、冷却和运输过程中，由于各种因素的影响，往往产生形状缺陷。如钢轨、型钢和钢管经常出现弧形弯曲；某些型钢(如工字钢等)的断面会产生翼缘内并、外扩和扭转；板材和带材则会产生纵向弯曲(波浪形)、横向弯曲、边缘浪形、中间瓢曲和镰刀弯等。为了获得很直的板材和具有正确几何形状的钢材，轧件需要在矫直机上进行矫直。所以矫直机是轧钢生产中的重要机械设备，而且也广泛用于以轧材作坯料的各种车间(如汽车、船舶制造厂等)。由于轧材品种规格的多样化和对其形状精度要求的提高，促进了矫直理论和矫直机结构的研究工作的快速发展以及矫直技术水平的不断提高，矫直不同品种规格的轧件，采用不同结构形式和不同规格的矫直机。所以矫直机的结构形式繁多，矫直方式也不大相同，按其用途和工作原理可以分为压力矫直机、辊式矫直机、管棒材矫直机、拉伸矫直机、拉伸弯曲矫直机和扭转矫直机等几种类型。矫直技术多用于金属加工的后部工序，在很大程度上决定着成品的质量水平。20世纪70年代以来，矫直技术与矫直理论的发展明显加快，如拉弯直技术很快走向成熟；开发成功平动(万能)矫直技术、行星矫直技术、全长矫直技术、程序控制矫直技术、变凸度及变辊距矫直技术，以及双间旋转矫直技术等。新的矫直技术也需积极开发，如振动矫直、高效高精度滚光矫直、液压拉弯矫直、高精度压力矫直，矫直过程...
