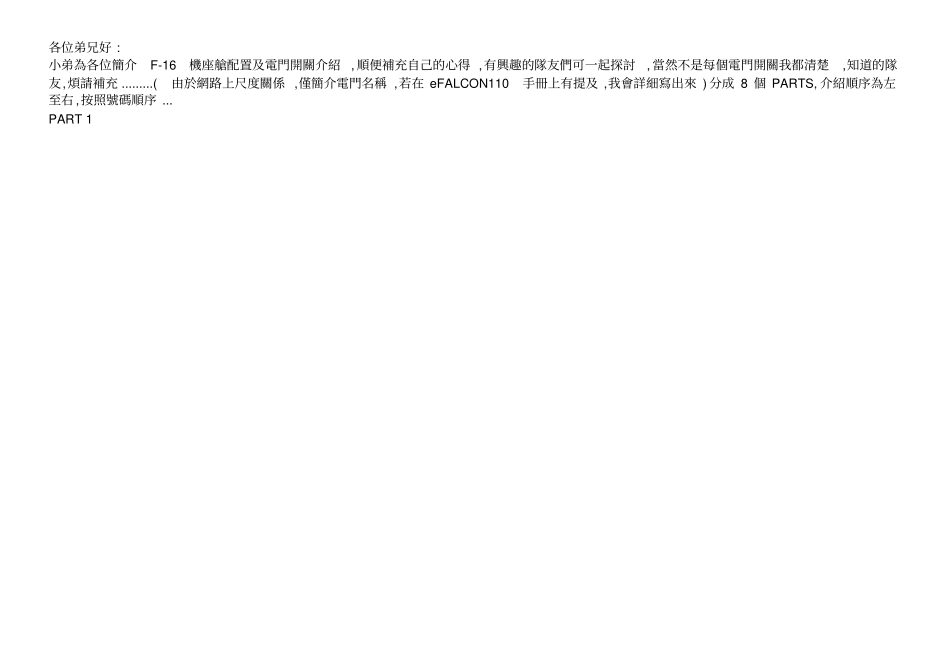

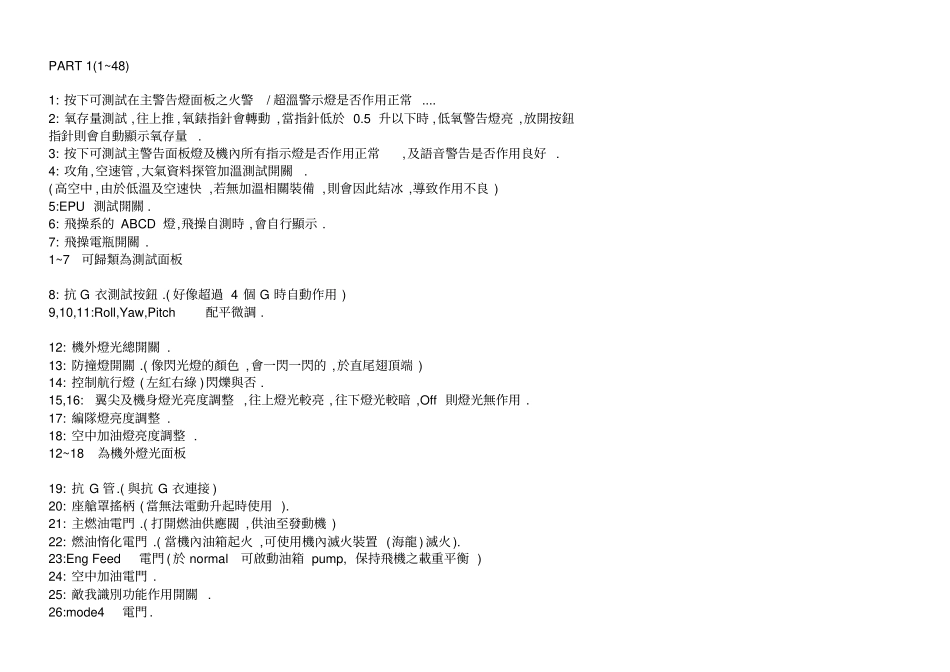

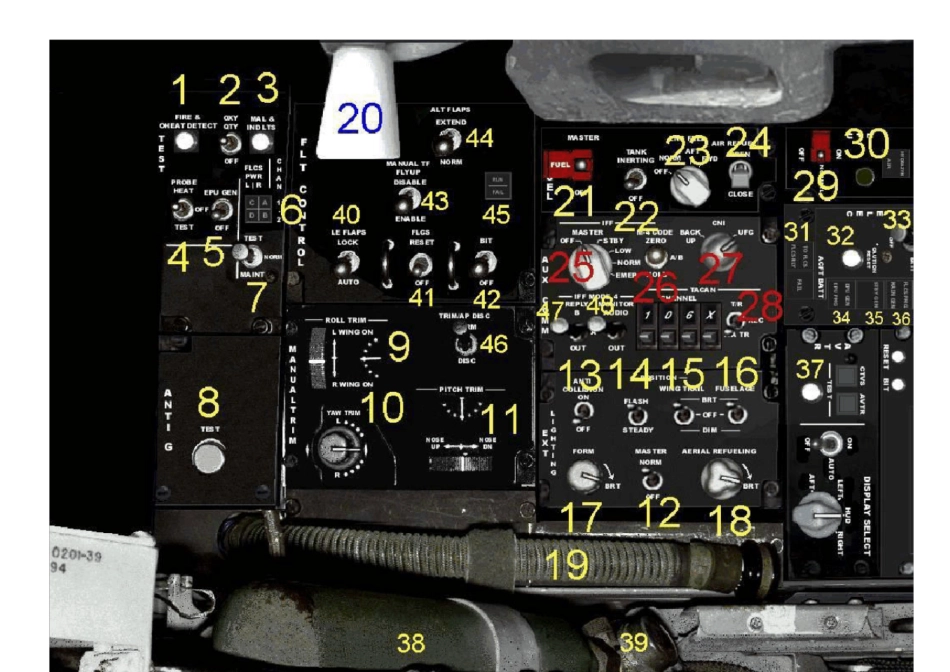

各位弟兄好 : 小弟為各位簡介F-16機座艙配置及電門開關介紹, 順便補充自己的心得 ,有興趣的隊友們可一起探討, 當然不是每個電門開關我都清楚,知道的隊友,煩請補充 .........(由於網路上尺度關係 ,僅簡介電門名稱 ,若在 eFALCON110手冊上有提及 ,我會詳細寫出來 ) 分成 8 個 PARTS, 介紹順序為左至右 ,按照號碼順序 ... PART 1 PART 1(1~48) 1: 按下可測試在主警告燈面板之火警/ 超溫警示燈是否作用正常 .... 2: 氧存量測試 ,往上推 ,氧錶指針會轉動 ,當指針低於 0.5 升以下時 ,低氧警告燈亮 ,放開按鈕指針則會自動顯示氧存量. 3: 按下可測試主警告面板燈及機內所有指示燈是否作用正常,及語音警告是否作用良好 . 4: 攻角,空速管 ,大氣資料探管加溫測試開關. ( 高空中 ,由於低溫及空速快 ,若無加溫相關裝備 ,則會因此結冰 ,導致作用不良 ) 5:EPU 測試開關 . 6: 飛操系的 ABCD 燈,飛操自測時 ,會自行顯示 . 7: 飛操電瓶開關 . 1~7 可歸類為測試面板8: 抗 G 衣測試按鈕 .( 好像超過 4 個 G 時自動作用 ) 9,10,11:Roll,Yaw,Pitch 配平微調 . 12: 機外燈光總開關 . 13: 防撞燈開關 .( 像閃光燈的顏色 ,會一閃一閃的 ,於直尾翅頂端 ) 14: 控制航行燈 ( 左紅右綠 )閃爍與否 . 15,16:翼尖及機身燈光亮度調整 ,往上燈光較亮 , 往下燈光較暗 ,Off 則燈光無作用 . 17: 編隊燈亮度調整 . 18: 空中加油燈亮度調整 . 12~18為機外燈光面板19: 抗 G 管.( 與抗 G 衣連接 ) 20: 座艙罩搖柄 ( 當無法電動升起時使用 ). 21: 主燃油電門 .( 打開燃油供應閥 ,供油至發動機 ) 22: 燃油惰化電門 .( 當機內油箱起火 ,可使用機內滅火裝置 (海龍 ) 滅火 ). 23:Eng Feed 電門 ( 於 normal可啟動油箱 pump, 保持飛機之載重平衡 ) 24: 空中加油電門 . 25: 敵我識別功能作用開關 . 26:mode4電門 . 27,28:TACAN通訊電門 (手冊上有說明 ,不再敘述 ) 29:EPU 作用電門開關 ,有三段分別為 On,Normal,Off On: 直接啟動 ( 約可使用 10 分鐘 ) Normal:於緊急情況時會自動作用 ( 主發電機 ,AB 兩液壓系 ,PTO 軸斷裂 , 發動機失效 ) Off: 不作用30:EPU Run 燈 (EPU 啟動時會亮 ) 31:TO FLCS,FLCSRLY ; FAIL 若飛操電瓶或主電瓶失效則燈亮32:CAUTION RESET 按下重置後檢查是否上述燈號(TO FL...
