简易声控电路声控灯声控开关声控门铃

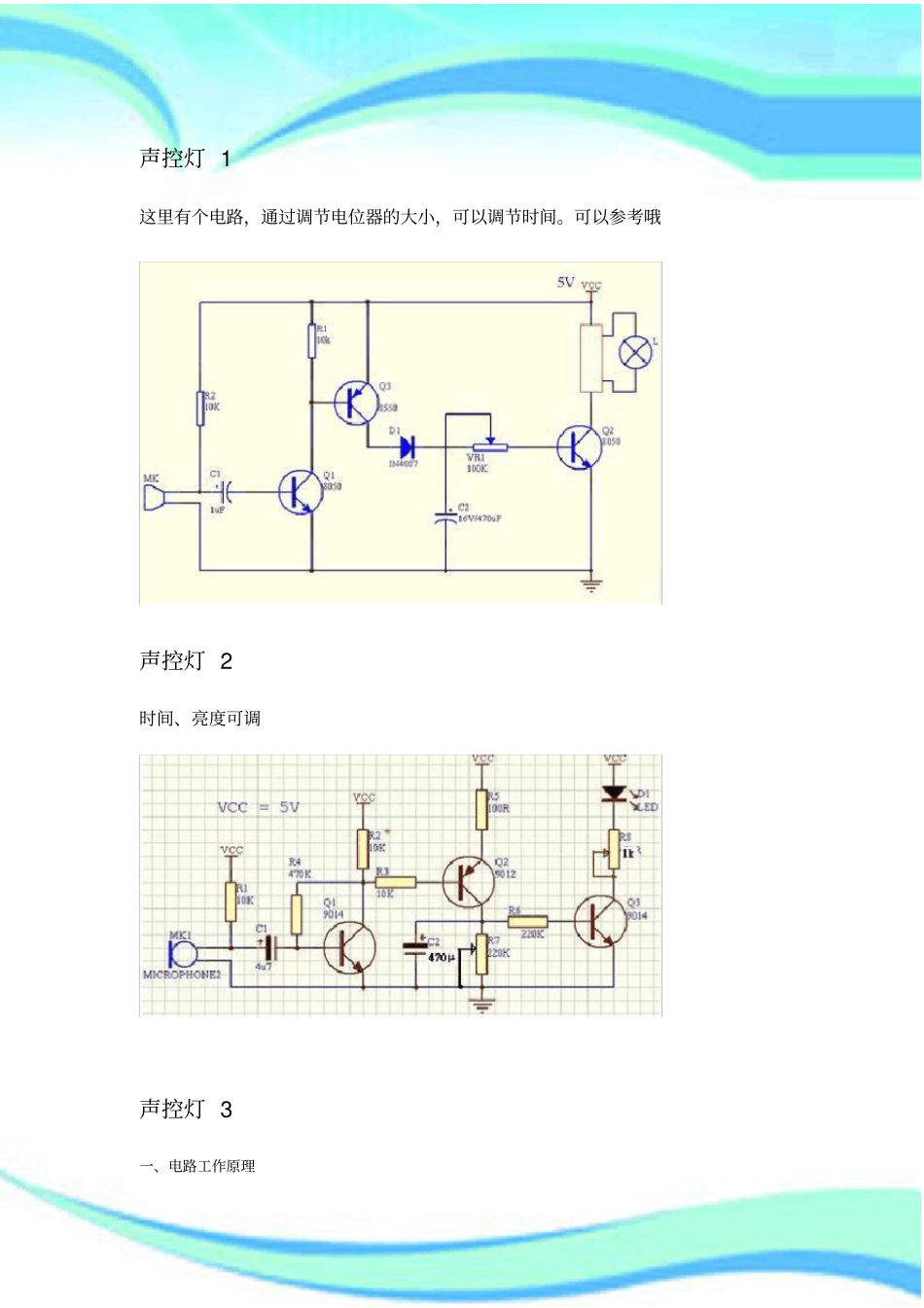

简易声控电路 ( 声控灯声控开关声控门铃 ) ————————————————————————————————作者：————————————————————————————————日期：声控灯 1 这里有个电路，通过调节电位器的大小，可以调节时间。可以参考哦声控灯 2 时间、亮度可调声控灯 3 一、电路工作原理下图是声控电路的电原理图。当你对着声控电路的小话筒拍手或喊叫时，电路中的继电器会开始工作，工作几秒钟继电器会自动停止。电路中的小话筒可以把声音信号转变为电信号，通过三极管VT1 的放大去触发后面的控制电路。三极管 VT2 、VT3 及其电阻器、电容器组成单稳态电路。电阻器R4 为三极管VT2 提供了基极电流；而三极管VT3 的基极电流则是从三极管VT2 的集电极电阻R5 上得到的。三极管 VT2 集电极与三极管VT3 基极之间是直接耦合的；而三极管VT3 集电极与三极管VT2基极之间的耦合则是由电容器C3 来完成的。单稳态电路的特点是它只有一个稳定状态。电路在没有信号输入时，选择合理的R4 阻值，使三极管VT2 稳定在饱和状态；此时它的集电极电压约为0.3V 以下。这样使三极管VT3稳定在截止状态。这就是单稳态电路的稳定状态。当信号中的一个负脉冲通过C2 到达三极管VT2 的基极时，三极管VT2 开始趋向截止，它的集电极电流减小，集电极电压升高；经过直接耦合，使三极管VT3 的基极电压升高，三极管 VT3 开始导通，它的集电极电压下降；经电容C3 的耦合又使三极管VT2 的基极电压进一步下降（虽然这时负脉冲已经不再存在），形成一个正反馈，很快达到一个新的状态。此时三极管VT2 截止，三极管VT3 饱和导通。这就是单稳态电路的暂稳态现象。单稳态电路的暂稳态是不能持久的。在暂稳态期间，电容器C3 通过电阻器R4 进行放电，随着放电的进行三极管VT2 的基极电压逐渐升高，当它达到0.5V 以上时，三极管VT2 开始导通， 正反馈现象再次发生，整个电路很快又回到VT2 饱和导通， VT3 截止的稳定状态。电容器 C3 通过电阻器R4 的放电过程决定了电路暂稳态的维持时间。根据计算，这个时间t— 0.7×R4×C3。在本电路中电阻R4 为 270kΩ ，电容 C3 为 47μ F，所以 t=0.7×270×103×47×10-6～9 秒。根据这个公式可以改变电阻器R4 或电容器 C3 的参数， 来延长或缩短电路的延迟时间。电路复原后， 电容器 C3 通过继电器和三极管VT2 的发射结进行充电。充电完成后电路才可...
