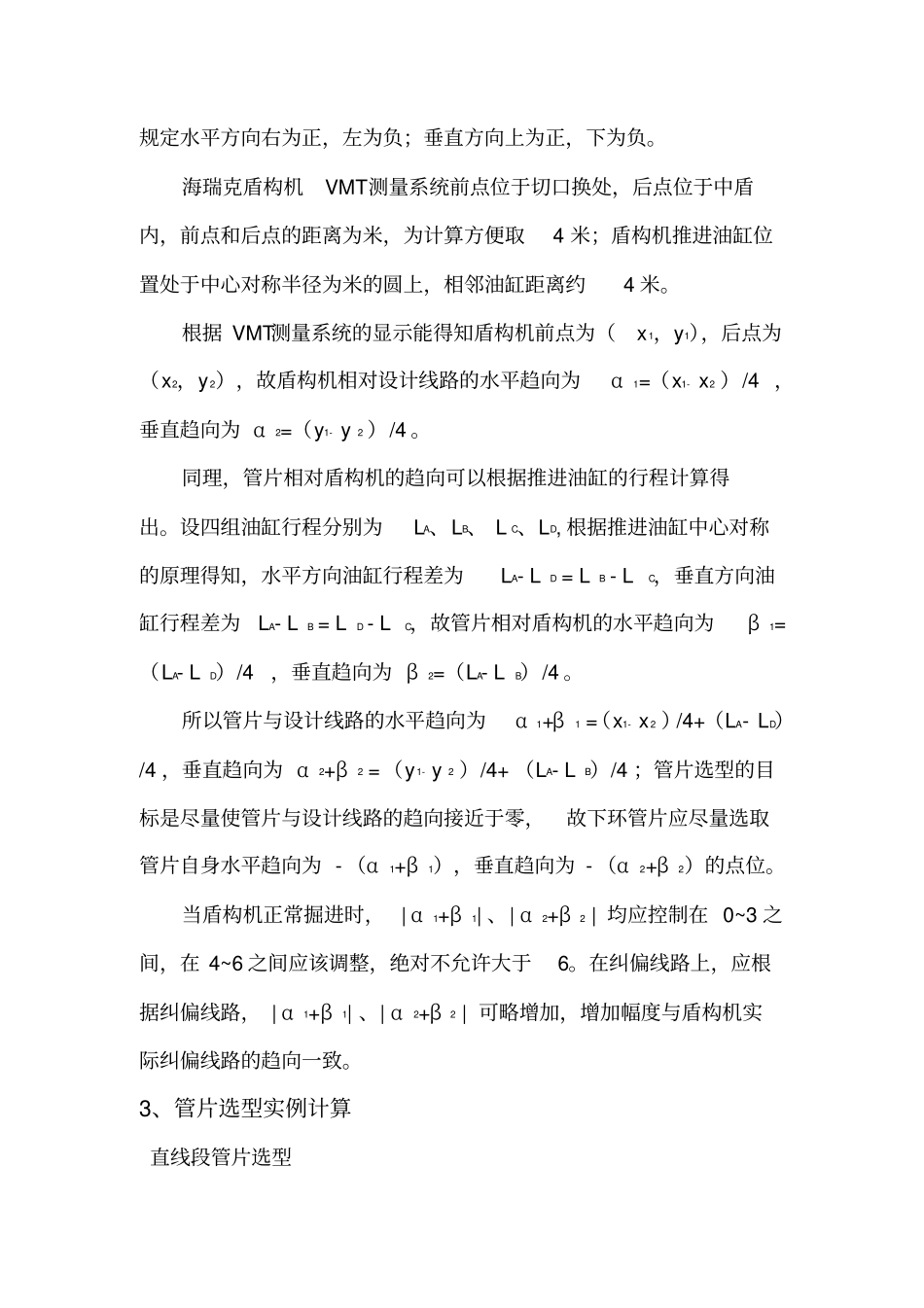

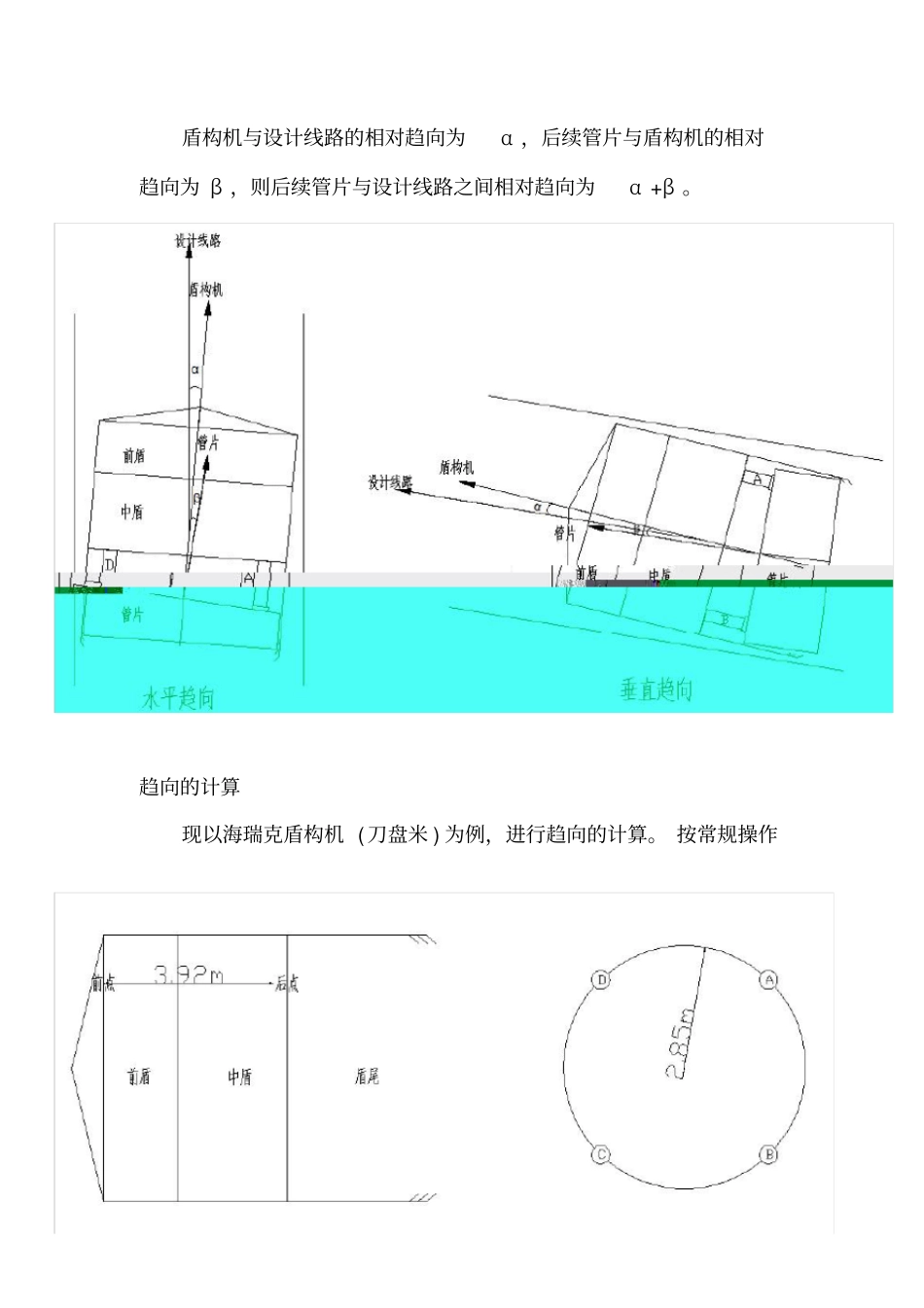

管片选型方法1、引言管片选型的目的就是按照设计线路的要求,选择适宜的点位将管片拼装成型, 尽可能得符合设计线路。 管片选型的基本思路是根据设计线路和盾构机姿态, 计算已成型管片与设计线路的相对趋向,选择下一环管片的安装点位, 以拟合成型管片与设计线路的相对误差,同时管片选型还需兼顾盾尾间隙。2、趋向趋向的定义趋向,实际是角度 , 只是代表的含义不同,趋向表示以此角度的方向上前进 1 米而在该角度上变化多少毫米,故趋向的单位是mm/m。例如盾构机与设计线路的相对趋向,实为盾构机轴向与设计线路中线的夹角,若 VMT上显示盾构机的水平趋向为4,其意义为盾构机按目前的方向每往前推进1 米,则盾构机水平方向要偏离设计线路中线+4毫米。垂直方向上的趋向理解同上。盾构机与设计线路的相对趋向为α ,后续管片与盾构机的相对趋向为 β ,则后续管片与设计线路之间相对趋向为α +β 。趋向的计算现以海瑞克盾构机 (刀盘米 ) 为例,进行趋向的计算。 按常规操作规定水平方向右为正,左为负;垂直方向上为正,下为负。海瑞克盾构机VMT测量系统前点位于切口换处,后点位于中盾内,前点和后点的距离为米,为计算方便取4 米;盾构机推进油缸位置处于中心对称半径为米的圆上,相邻油缸距离约4 米。根据 VMT测量系统的显示能得知盾构机前点为(x 1,y1),后点为(x2,y 2),故盾构机相对设计线路的水平趋向为α1=(x1- x2 )/4 ,垂直趋向为 α2=(y1- y 2 )/4 。同理,管片相对盾构机的趋向可以根据推进油缸的行程计算得出。设四组油缸行程分别为LA、LB、 L C、LD, 根据推进油缸中心对称的原理得知,水平方向油缸行程差为LA- LD = LB - LC,垂直方向油缸行程差为LA- LB = LD - LC,故管片相对盾构机的水平趋向为β1=(LA- LD)/4 ,垂直趋向为 β2=(LA- LB)/4 。所以管片与设计线路的水平趋向为α1+β1 =(x1- x 2 )/4+(LA- LD)/4 ,垂直趋向为 α2+β2 =(y 1- y 2 )/4+ (LA- LB)/4 ;管片选型的目标是尽量使管片与设计线路的趋向接近于零,故下环管片应尽量选取管片自身水平趋向为 - (α1+β1),垂直趋向为 - (α2+β2)的点位。当盾构机正常掘进时,| α1+β1| 、| α2+β2 | 均应控制在 0~3 之间,在 4~6 之间应该调整,绝对不允许大于6。在纠偏线路上,应根据纠偏线路, | α1+β1| 、| α2+β2 | 可略增加,增加幅度与盾构机实...
