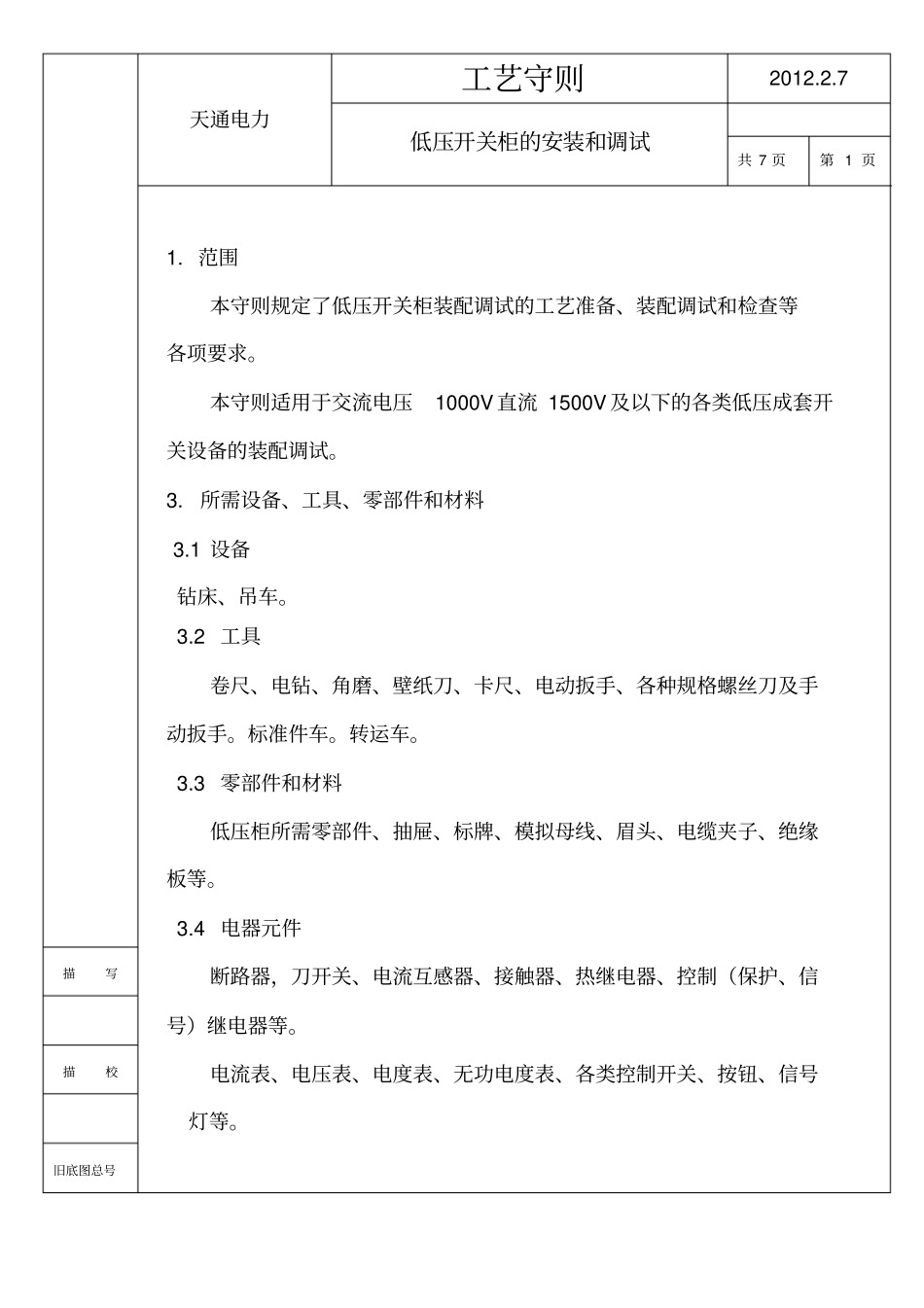

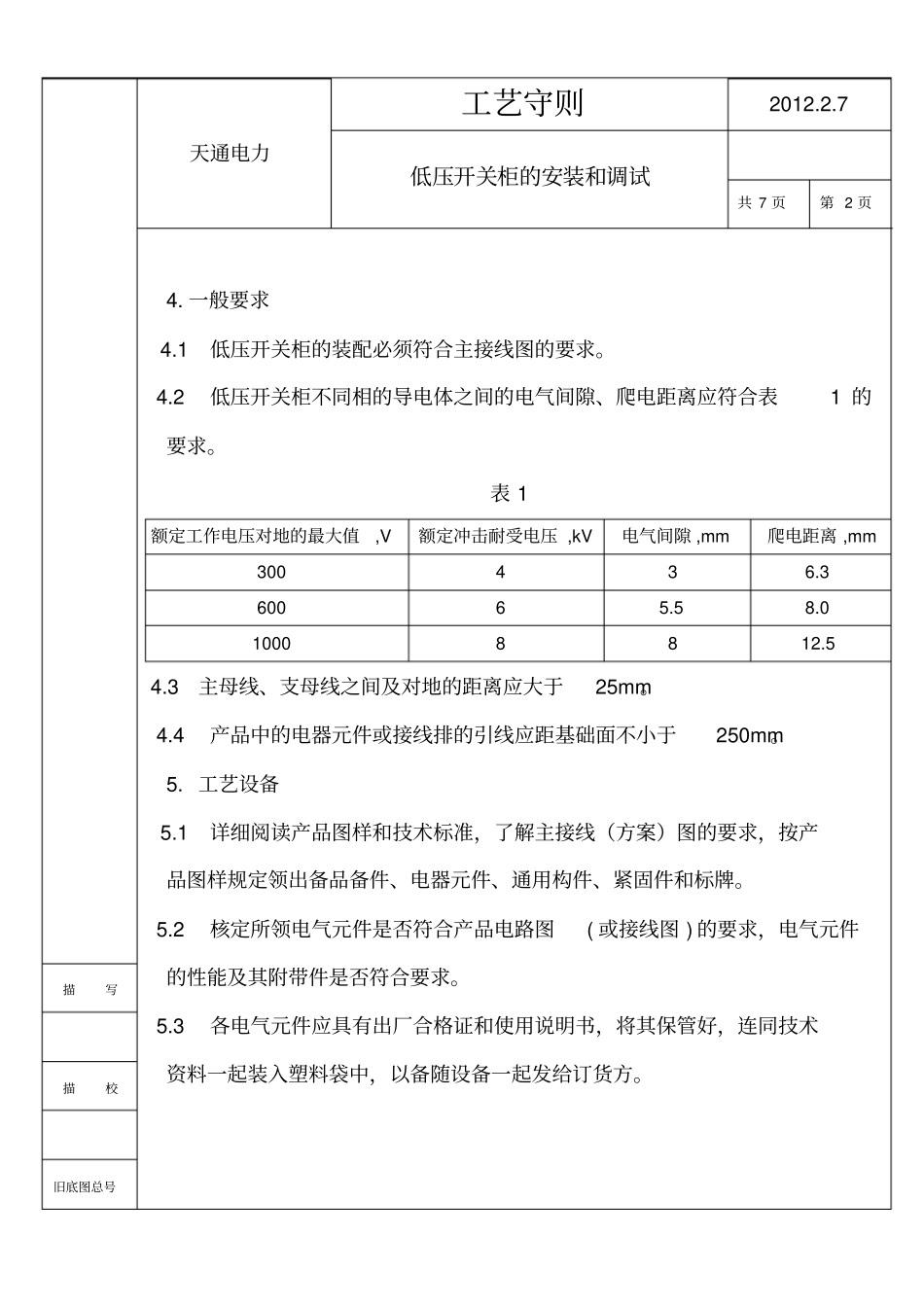

天通电力工艺守则2012.2.7 低压开关柜的安装和调试共 7 页第 1 页1. 范围本守则规定了低压开关柜装配调试的工艺准备、装配调试和检查等各项要求。本守则适用于交流电压1000V 直流 1500V 及以下的各类低压成套开关设备的装配调试。3.所需设备、工具、零部件和材料3.1 设备钻床、吊车。3.2 工具卷尺、电钻、角磨、壁纸刀、卡尺、电动扳手、各种规格螺丝刀及手动扳手。标准件车。转运车。3.3 零部件和材料低压柜所需零部件、抽屉、标牌、模拟母线、眉头、电缆夹子、绝缘板等。3.4 电器元件断路器,刀开关、电流互感器、接触器、热继电器、控制(保护、信号)继电器等。电流表、电压表、电度表、无功电度表、各类控制开关、按钮、信号灯等。描写描校旧底图总号底图总号编制杜广签字校对标准化日期提出部门审定标记处数更改文件号签字日期批准文号批准天通电力工艺守则2012.2.7 低压开关柜的安装和调试共 7 页第 2 页4. 一般要求 4.1 低压开关柜的装配必须符合主接线图的要求。 4.2 低压开关柜不同相的导电体之间的电气间隙、爬电距离应符合表1 的要求。表 1 额定工作电压对地的最大值,V 额定冲击耐受电压 ,kV 电气间隙 ,mm 爬电距离 ,mm 300 4 3 6.3 600 6 5.5 8.0 1000 8 8 12.5 4.3 主母线、支母线之间及对地的距离应大于25mm。 4.4 产品中的电器元件或接线排的引线应距基础面不小于250mm。5. 工艺设备 5.1 详细阅读产品图样和技术标准,了解主接线(方案)图的要求,按产品图样规定领出备品备件、电器元件、通用构件、紧固件和标牌。 5.2 核定所领电气元件是否符合产品电路图( 或接线图 ) 的要求,电气元件的性能及其附带件是否符合要求。 5.3 各电气元件应具有出厂合格证和使用说明书,将其保管好,连同技术资料一起装入塑料袋中,以备随设备一起发给订货方。描写描校旧底图总号底图总号编制杜广签字校对标准化日期提出部门审定标记处数更改文件号签字日期批准文号批准天通电力工艺守则2012.2.7 低压开关柜的安装和调试共 7 页第 3 页6. 装配调试6.1 壳体与门的组装 6.1.1 低压开关柜的零部件,必须按产品图样进行组装。 6.1.2 组装后的壳体尺寸应符合表2。表 2 单位为毫米壳体的外形尺寸范围偏差值壳高壳宽壳深400~1000 —0 -1.4 ±1.5 >1000~2000 ±2.2 0 -2.3 ±2 >2000~3000 ±2.7 ——6.1.3 各侧面的对角线偏差不大于表3 规定。表 3 单位为毫米...
