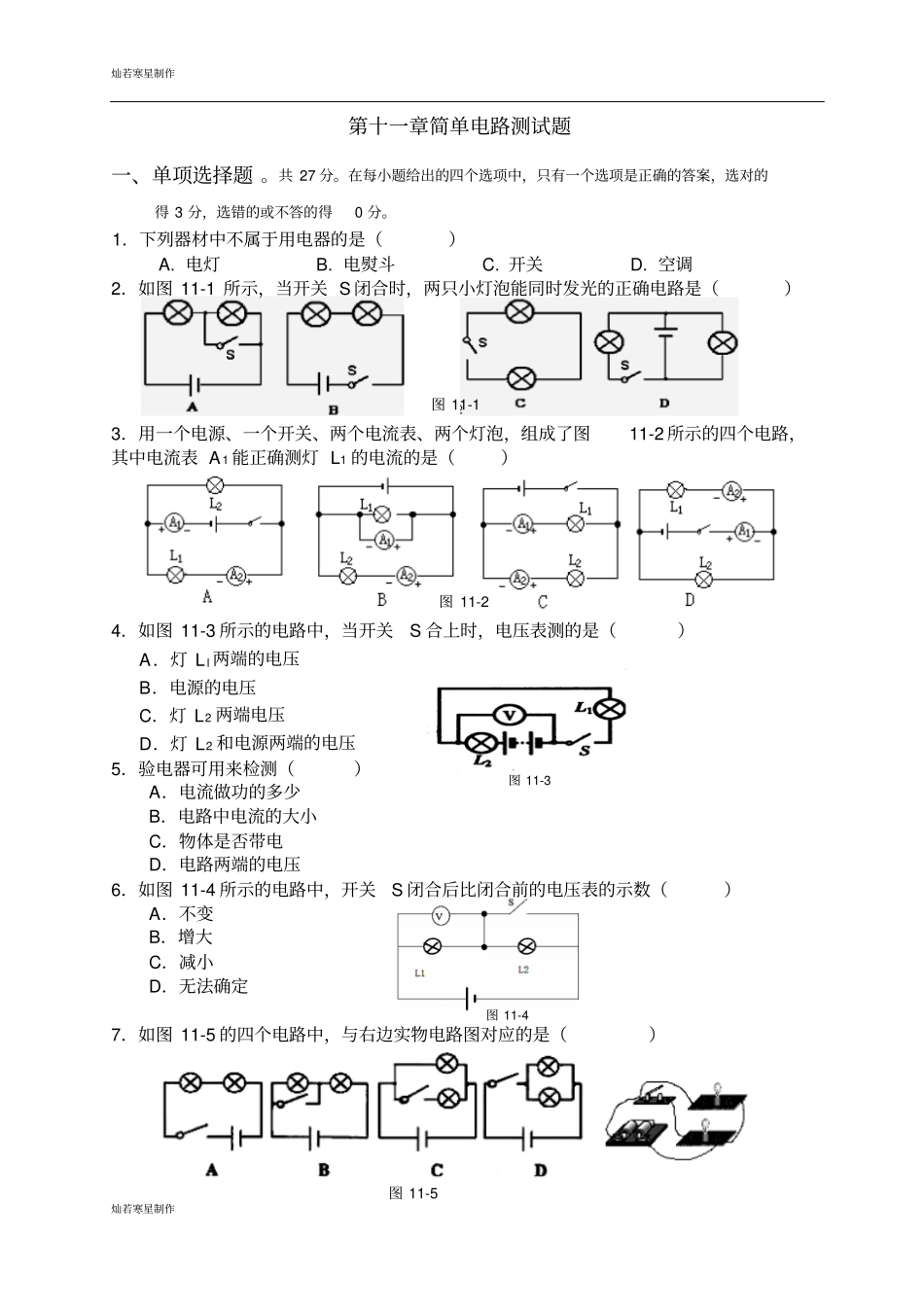

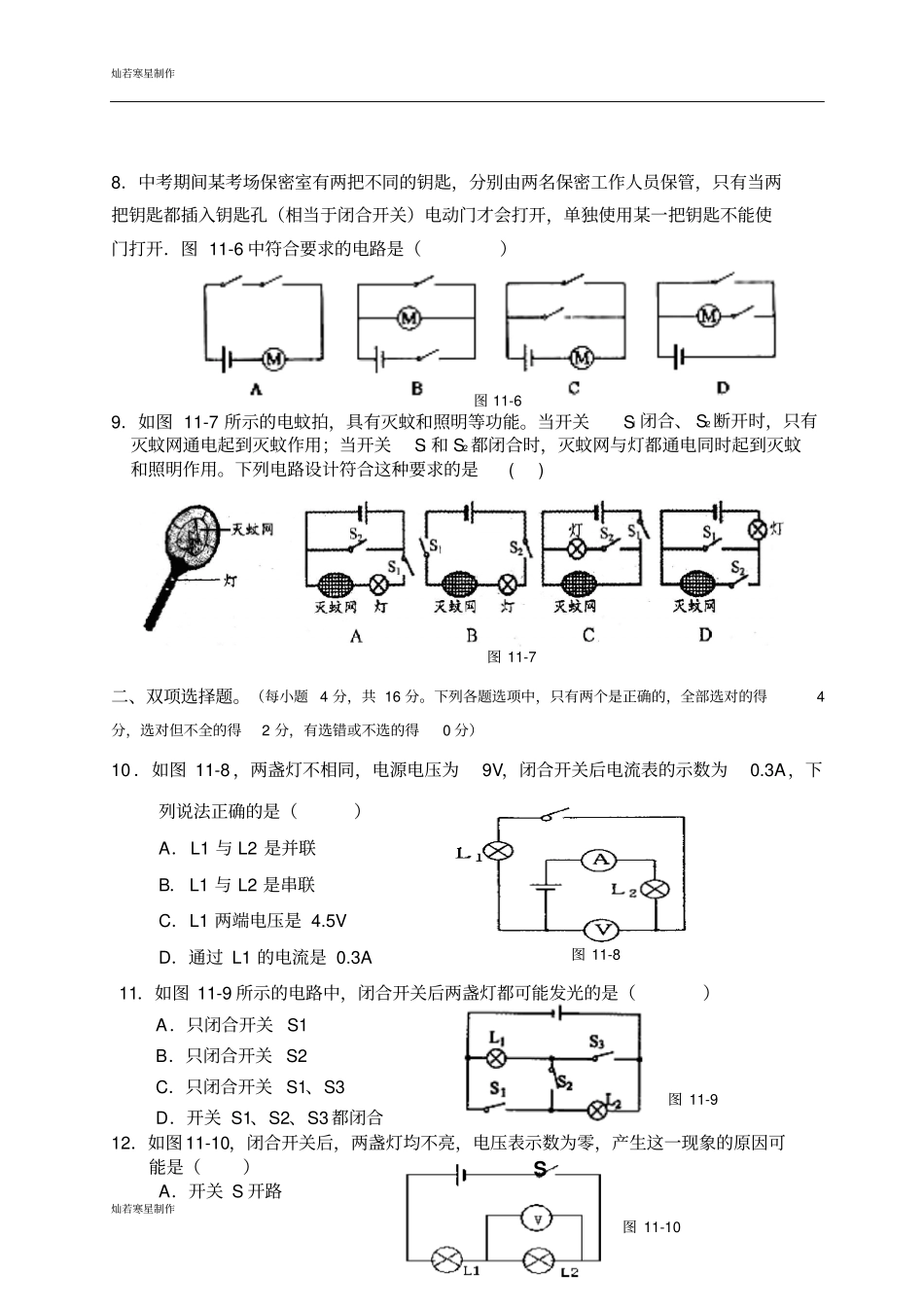

灿若寒星制作灿若寒星制作图 11-3 图 11-1 图 11-4 第十一章简单电路测试题一、单项选择题 。共 27 分。在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得 3 分，选错的或不答的得0 分。1．下列器材中不属于用电器的是（）A. 电灯B. 电熨斗C. 开关D. 空调2．如图 11-1 所示，当开关 S 闭合时，两只小灯泡能同时发光的正确电路是（）3．用一个电源、一个开关、两个电流表、两个灯泡，组成了图11-2 所示的四个电路，其中电流表 A 1 能正确测灯 L1 的电流的是（）4．如图 11-3 所示的电路中，当开关S 合上时，电压表测的是（）A．灯 L l 两端的电压B．电源的电压C．灯 L2 两端电压D．灯 L2 和电源两端的电压5．验电器可用来检测（）A．电流做功的多少B．电路中电流的大小C．物体是否带电D．电路两端的电压6．如图 11-4 所示的电路中，开关S 闭合后比闭合前的电压表的示数（）A．不变B．增大C．减小D．无法确定7．如图 11-5 的四个电路中，与右边实物电路图对应的是（）图 11-2 图 11-5 灿若寒星制作灿若寒星制作8．中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开．图 11-6 中符合要求的电路是（）9．如图 11-7 所示的电蚊拍，具有灭蚊和照明等功能。当开关Sl 闭合、 S2 断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl 和 S2 都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是 ( )二、双项选择题。（每小题 4 分，共 16 分。下列各题选项中，只有两个是正确的，全部选对的得4分，选对但不全的得2 分，有选错或不选的得0 分）10 ．如图 11-8 ，两盏灯不相同，电源电压为9V，闭合开关后电流表的示数为0.3A，下列说法正确的是（）A．L1 与 L2 是并联B． L1 与 L2 是串联C．L1 两端电压是 4.5V D．通过 L1 的电流是 0.3A11．如图 11-9 所示的电路中，闭合开关后两盏灯都可能发光的是（）A．只闭合开关 S1 B．只闭合开关 S2 C．只闭合开关 S1、S3 D．开关 S1、S2、S3 都闭合12．如图 11-10，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是（）A．开关 S 开路图 11-7 图 11-8 图 11-9 S 图 11-10 图 11-6 灿若寒星制作灿若寒星制作图 11-12 B．灯泡 L1 ...
