柱上开关施工工艺设计

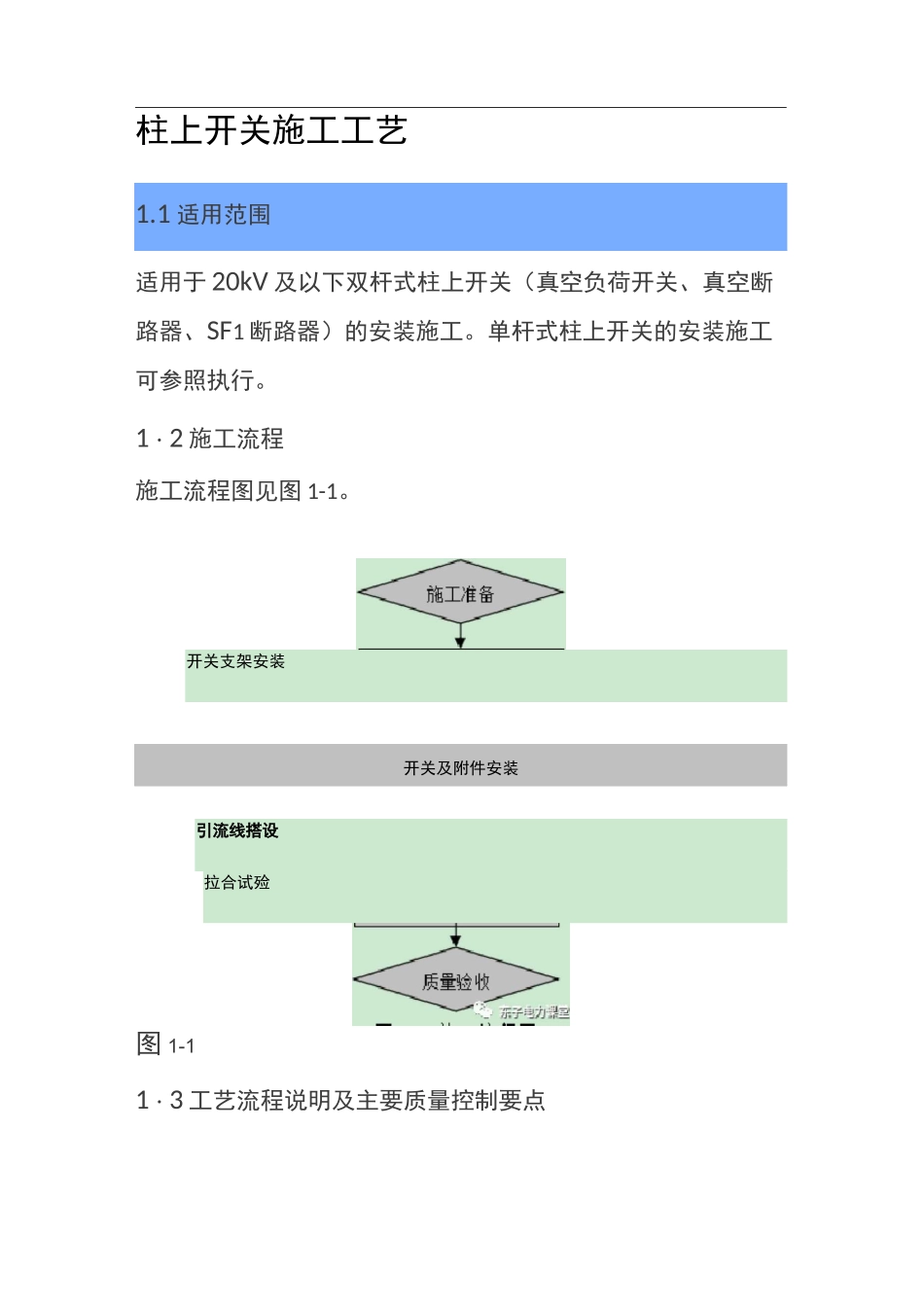

柱上开关施工工艺设计_第1页
1/7

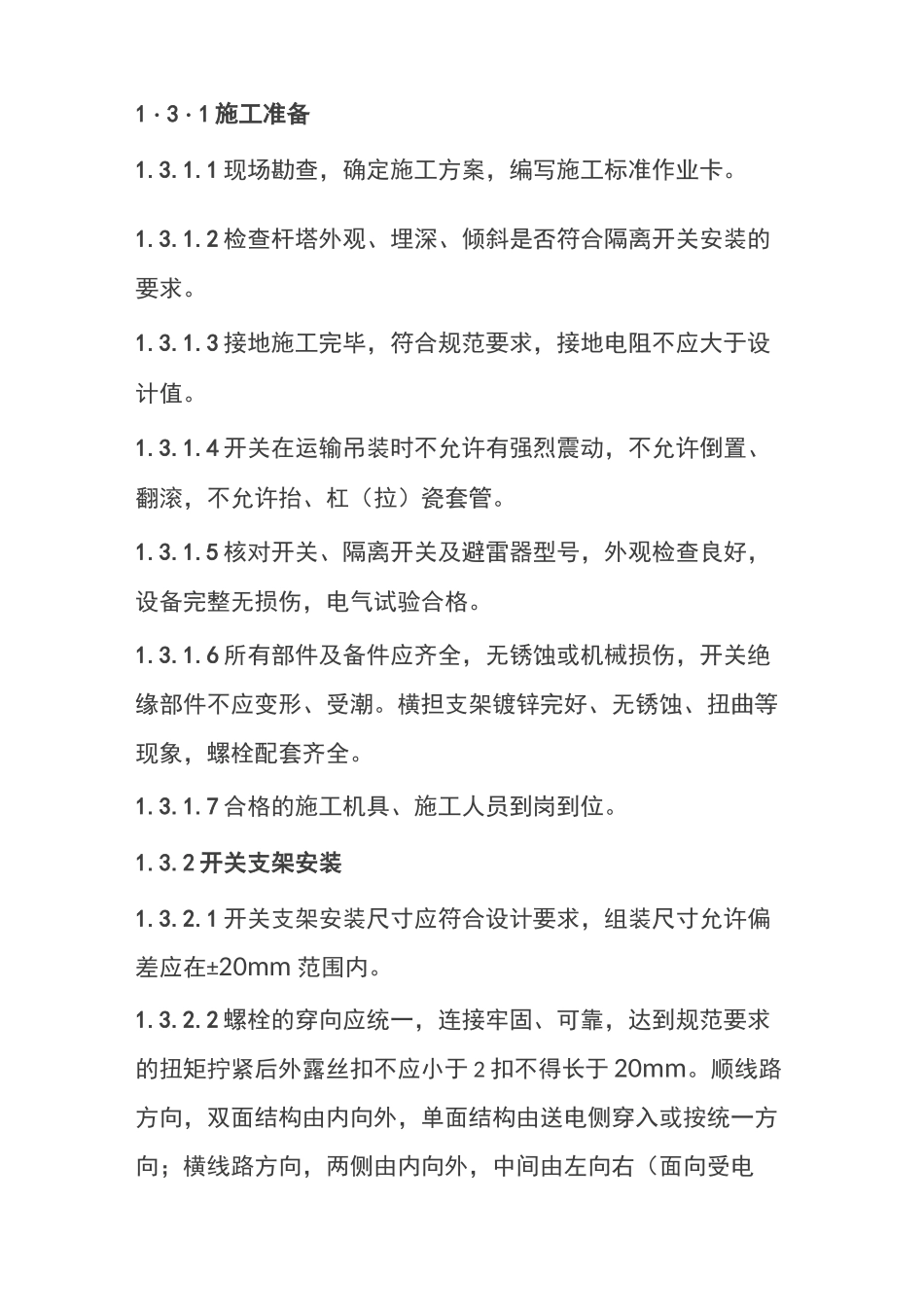

柱上开关施工工艺设计_第2页
2/7

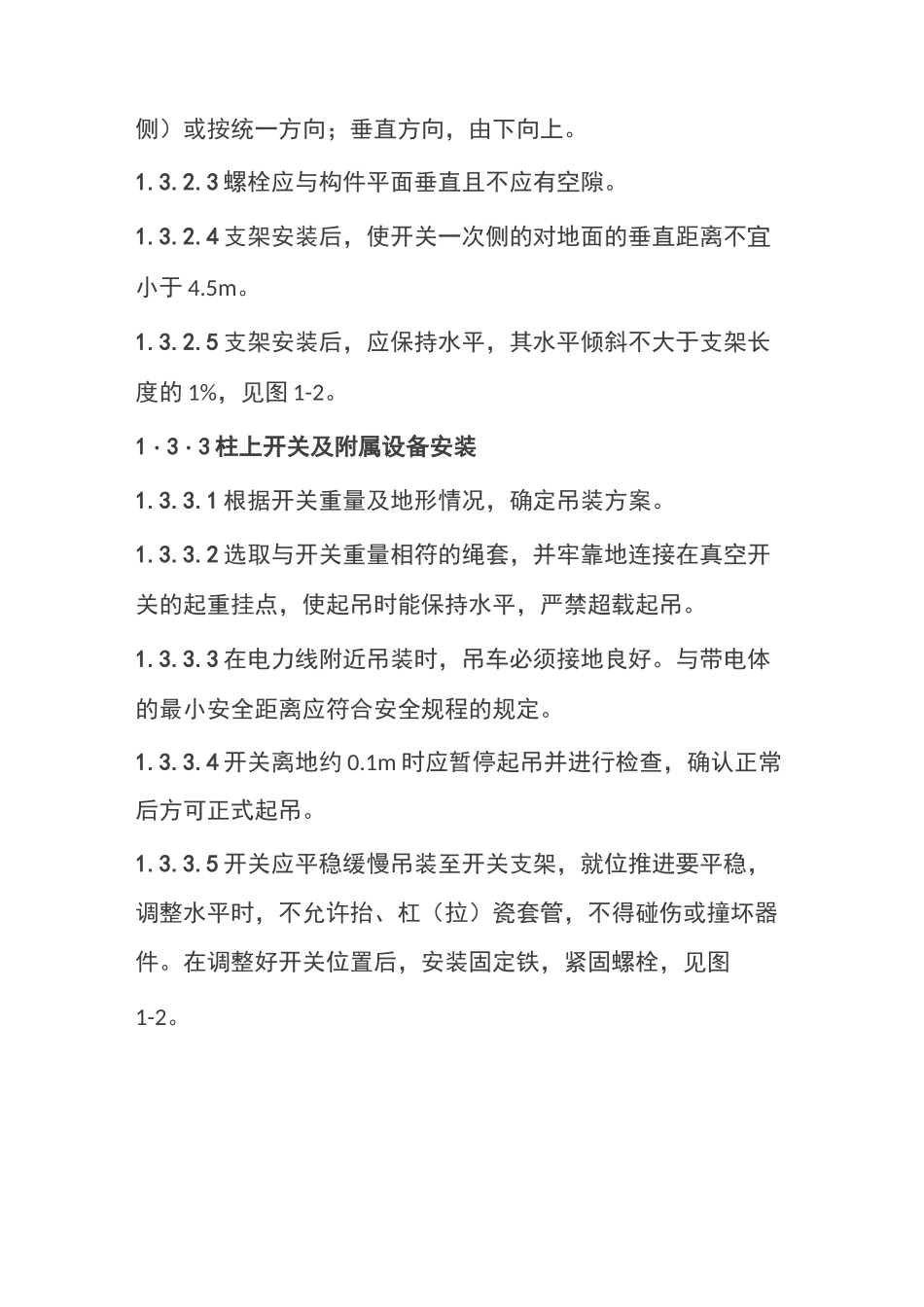

柱上开关施工工艺设计_第3页
3/7
柱上开关施工工艺1.1 适用范围适用于 20kV 及以下双杆式柱上开关(真空负荷开关、真空断路器、SF1 断路器)的安装施工。单杆式柱上开关的安装施工可参照执行。1・2 施工流程施工流程图见图 1-1。开关支架安装开关及附件安装引流线搭设拉合试殓图 1-11・3 工艺流程说明及主要质量控制要点1・3・1 施工准备1.3.1.1 现场勘查,确定施工方案,编写施工标准作业卡。1.3.1.2 检查杆塔外观、埋深、倾斜是否符合隔离开关安装的要求。1.3.1.3 接地施工完毕,符合规范要求,接地电阻不应大于设计值。1.3.1.4 开关在运输吊装时不允许有强烈震动,不允许倒置、翻滚,不允许抬、杠(拉)瓷套管。1.3.1.5 核对开关、隔离开关及避雷器型号,外观检查良好,设备完整无损伤,电气试验合格。1.3.1.6 所有部件及备件应齐全,无锈蚀或机械损伤,开关绝缘部件不应变形、受潮。横担支架镀锌完好、无锈蚀、扭曲等现象,螺栓配套齐全。1.3.1.7 合格的施工机具、施工人员到岗到位。1.3.2 开关支架安装1.3.2.1 开关支架安装尺寸应符合设计要求,组装尺寸允许偏差应在±20mm 范围内。1.3.2.2 螺栓的穿向应统一,连接牢固、可靠,达到规范要求的扭矩拧紧后外露丝扣不应小于 2 扣不得长于 20mm。顺线路方向,双面结构由内向外,单面结构由送电侧穿入或按统一方向;横线路方向,两侧由内向外,中间由左向右(面向受电侧)或按统一方向;垂直方向,由下向上。1.3.2.3 螺栓应与构件平面垂直且不应有空隙。1.3.2.4 支架安装后,使开关一次侧的对地面的垂直距离不宜小于 4.5m。1.3.2.5 支架安装后,应保持水平,其水平倾斜不大于支架长度的 1%,见图 1-2。1・3・3 柱上开关及附属设备安装1.3.3.1 根据开关重量及地形情况,确定吊装方案。1.3.3.2 选取与开关重量相符的绳套,并牢靠地连接在真空开关的起重挂点,使起吊时能保持水平,严禁超载起吊。1.3.3.3 在电力线附近吊装时,吊车必须接地良好。与带电体的最小安全距离应符合安全规程的规定。1.3.3.4 开关离地约 0.1m 时应暂停起吊并进行检查,确认正常后方可正式起吊。1.3.3.5 开关应平稳缓慢吊装至开关支架,就位推进要平稳,调整水平时,不允许抬、杠(拉)瓷套管,不得碰伤或撞坏器件。在调整好开关位置后,安装固定铁,紧固螺栓,见图1-2。图 1-21.3.3.6 开关安装应垂直,固定应牢靠,相间套管在同一水平面上。1.3.3.7 开关绝缘子及导电杆表面应洁净,导电杆与导电夹应接触紧密。1.3.3.8...
