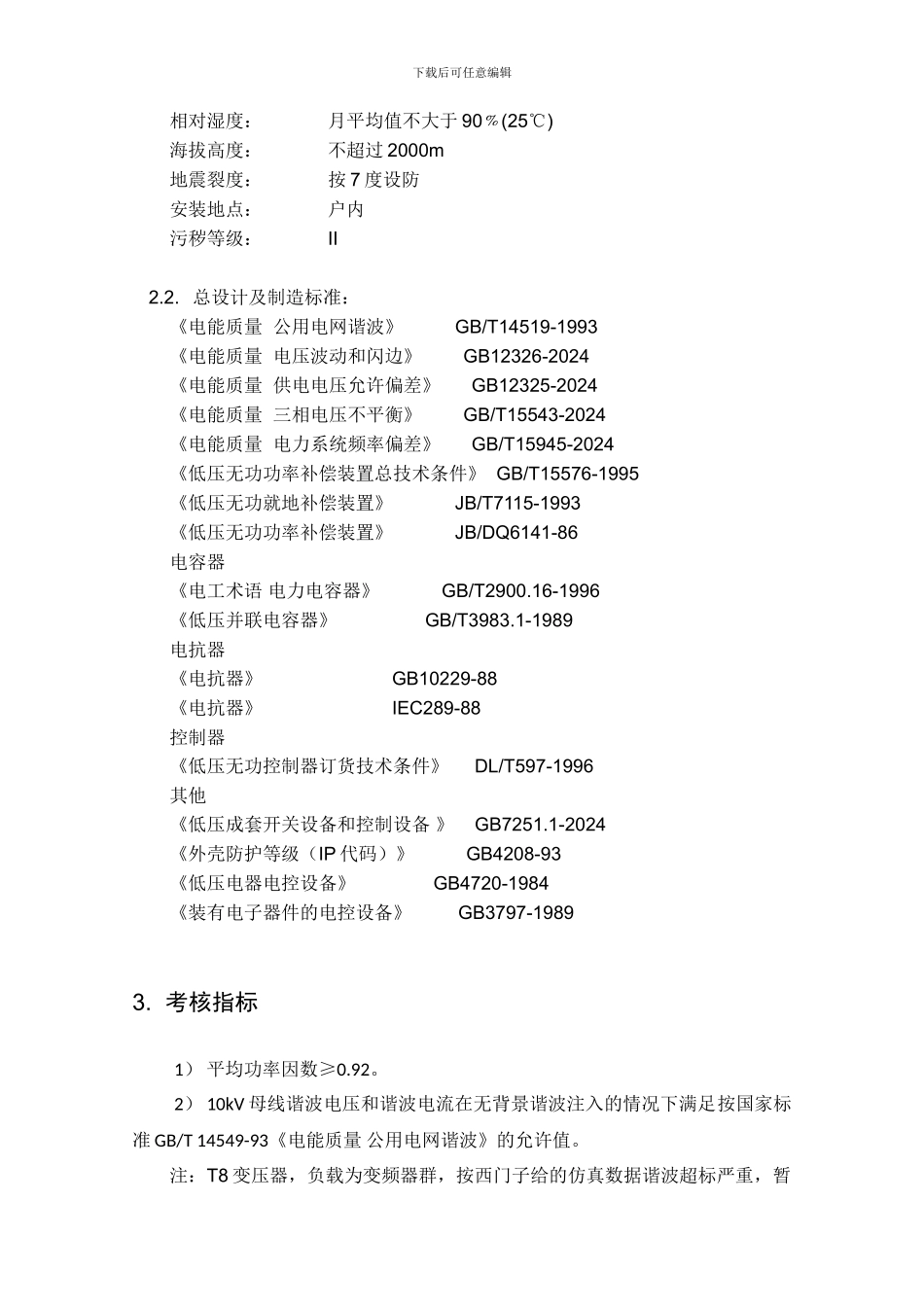

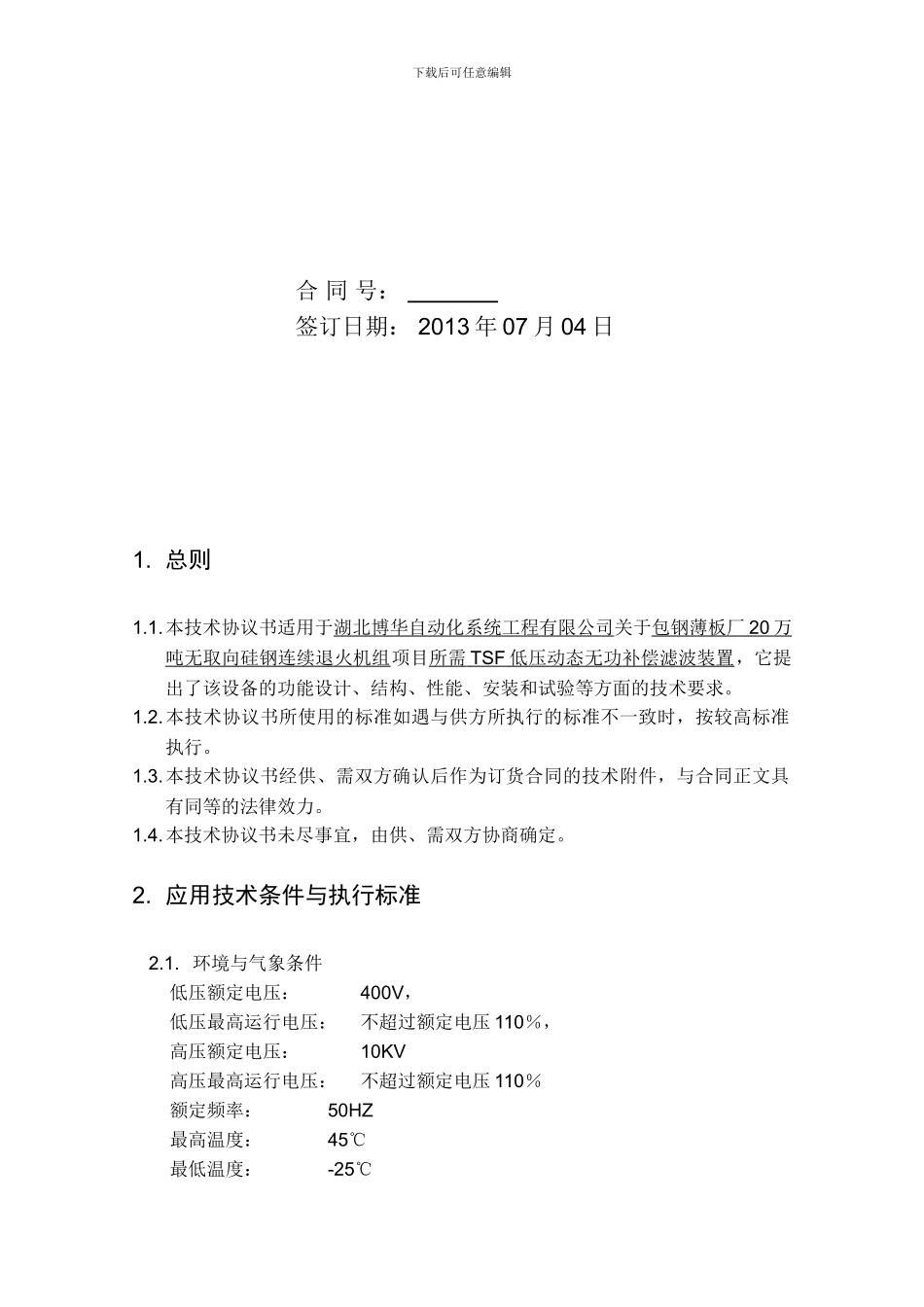

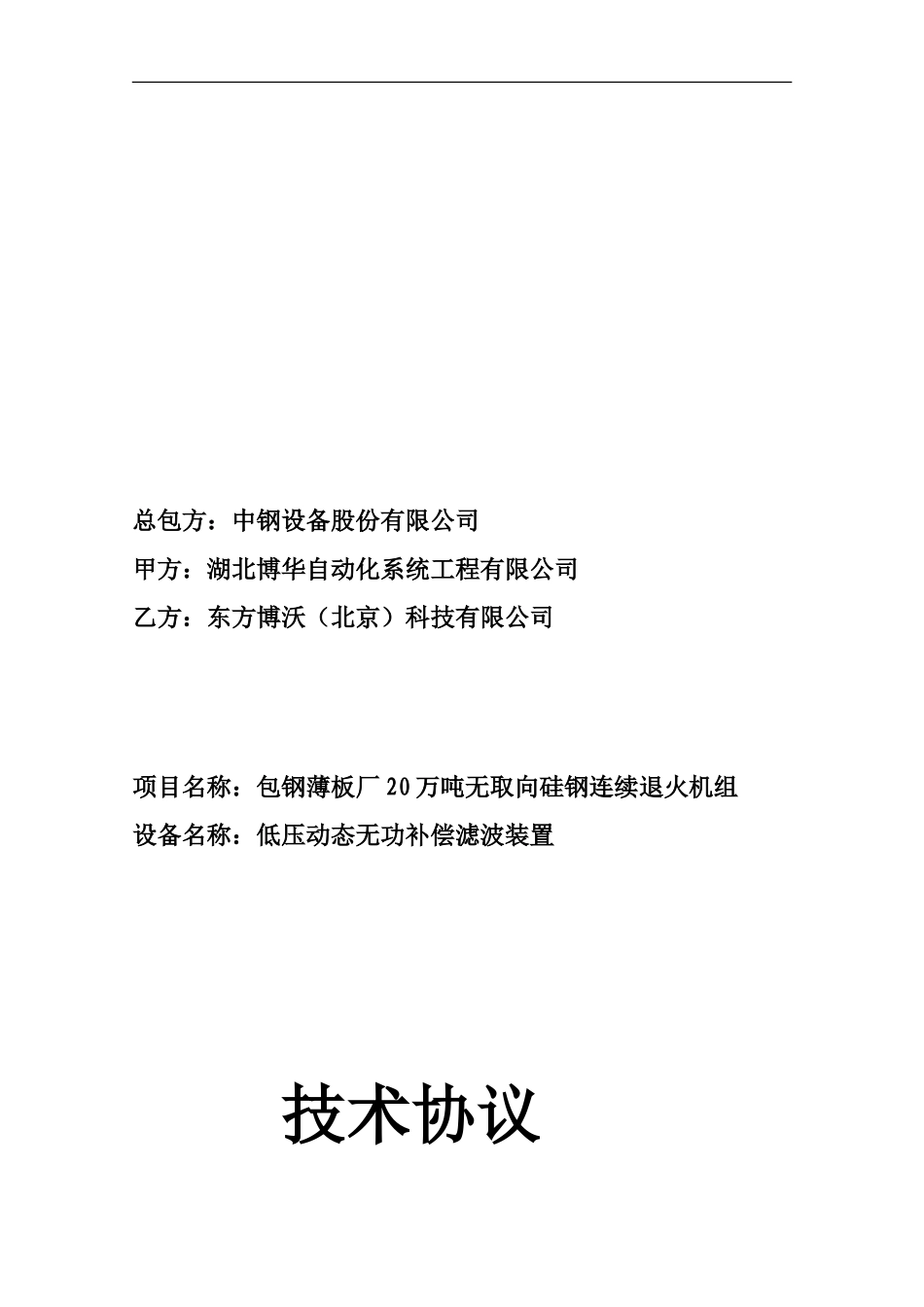

总包方：中钢设备股份有限公司甲方：湖北博华自动化系统工程有限公司乙方：东方博沃（北京）科技有限公司项目名称：包钢薄板厂 20 万吨无取向硅钢连续退火机组设备名称：低压动态无功补偿滤波装置 技术协议下载后可任意编辑合 同 号： 签订日期： 2013 年 07 月 04 日1. 总则1.1.本技术协议书适用于湖北博华自动化系统工程有限公司关于包钢薄板厂 20 万 吨无取向硅钢连续退火机组项目所需 TSF 低压动态无功补偿滤波装置 ，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2.本技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。1.3.本技术协议书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.4.本技术协议书未尽事宜，由供、需双方协商确定。2. 应用技术条件与执行标准2.1. 环境与气象条件低压额定电压：400V，低压最高运行电压：不超过额定电压 110％，高压额定电压：10KV高压最高运行电压：不超过额定电压 110％额定频率：50HZ最高温度：45℃最低温度：-25℃下载后可任意编辑相对湿度：月平均值不大于 90﹪(25℃)海拔高度：不超过 2000m地震裂度：按 7 度设防安装地点：户内污秽等级：II2.2. 总设计及制造标准：《电能质量 公用电网谐波》 GB/T14519-1993《电能质量 电压波动和闪边》 GB12326-2024《电能质量 供电电压允许偏差》 GB12325-2024《电能质量 三相电压不平衡》 GB/T15543-2024《电能质量 电力系统频率偏差》 GB/T15945-2024《低压无功功率补偿装置总技术条件》 GB/T15576-1995《低压无功就地补偿装置》 JB/T7115-1993《低压无功功率补偿装置》 JB/DQ6141-86电容器《电工术语 电力电容器》 GB/T2900.16-1996《低压并联电容器》 GB/T3983.1-1989电抗器《电抗器》 GB10229-88《电抗器》 IEC289-88控制器《低压无功控制器订货技术条件》 DL/T597-1996其他《低压成套开关设备和控制设备 》 GB7251.1-2024《外壳防护等级（IP 代码）》 GB4208-93《低压电器电控设备》 GB4720-1984《装有电子器件的电控设备》 GB3797-19893. 考核指标1） 平均功率因数≥0.92。2） 10kV 母线谐波电压和谐波电流在无背景谐波注入的情况下满足按国家标准 GB/T 14549-93《电能质量 公用电网谐波》的允许值。注：T8 变压器，负载为变频器群，按西门子给的仿真数据谐波超标严重，暂下载后可任意编辑先按此无源方案治理，...
