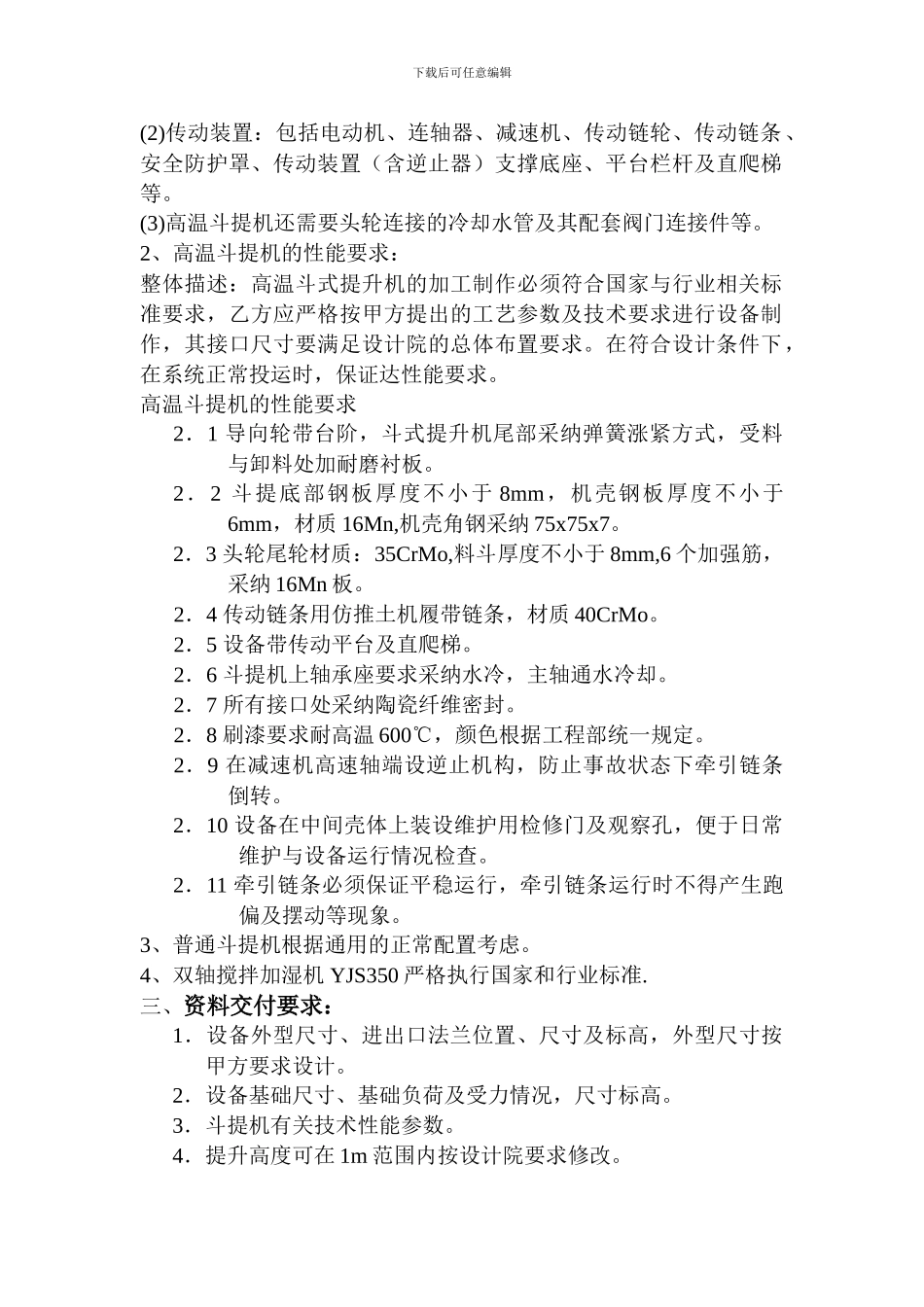

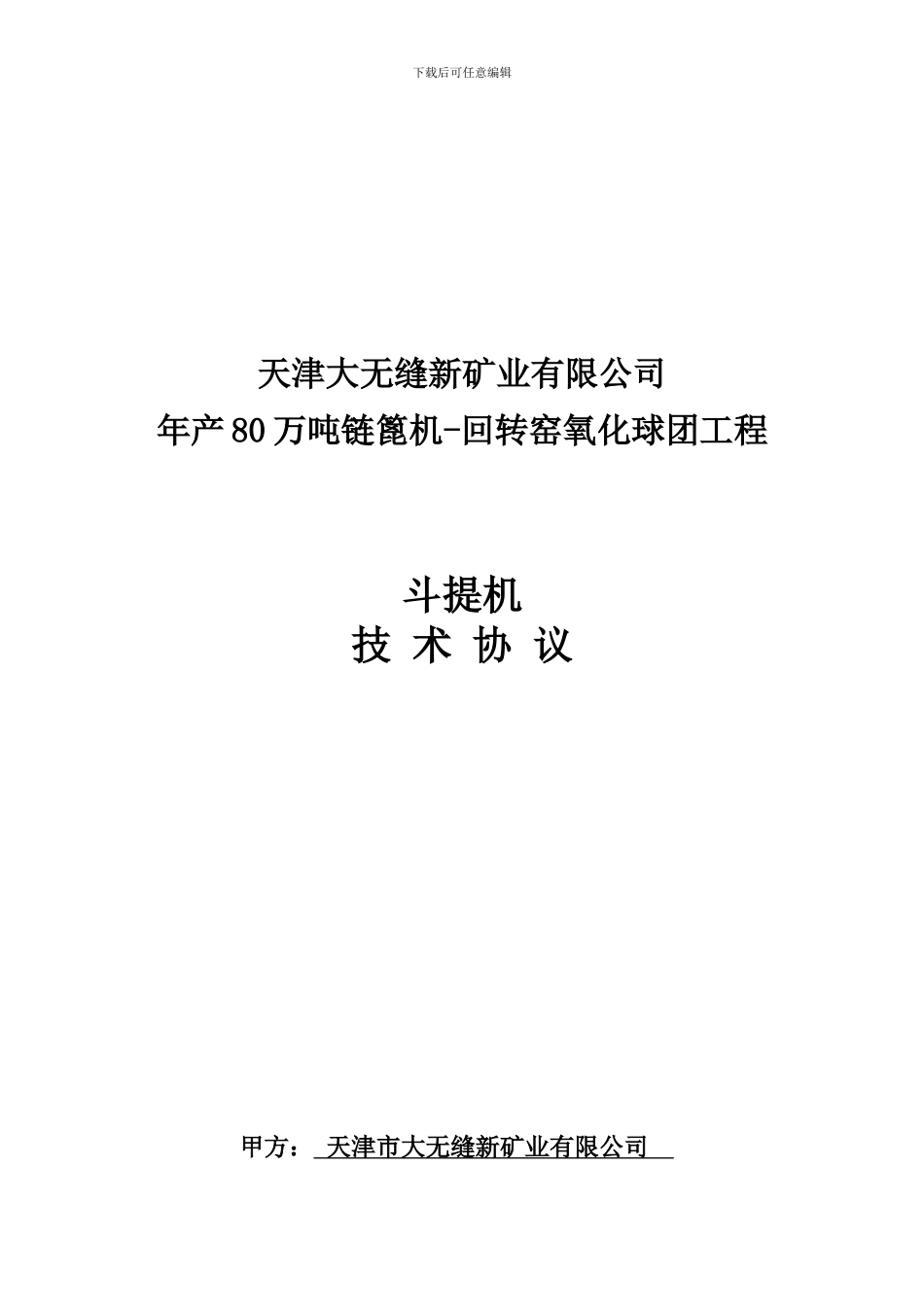

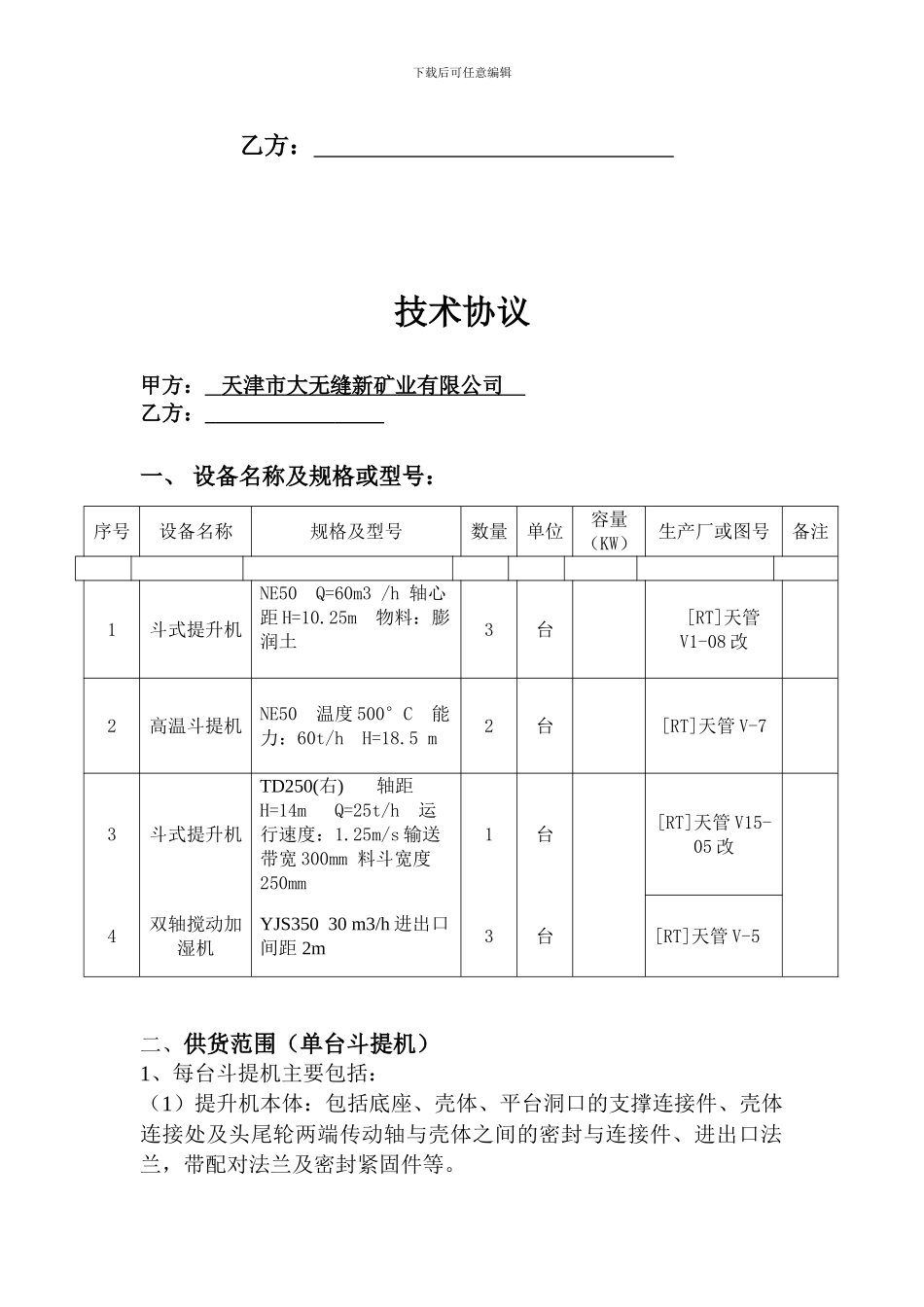

下载后可任意编辑天津大无缝新矿业有限公司 年产 80 万吨链篦机-回转窑氧化球团工程斗提机技 术 协 议甲方： 天津市大无缝新矿业有限公司 下载后可任意编辑乙方： 技术协议甲方： 天津市大无缝新矿业有限公司 乙方： 一、 设备名称及规格或型号：序号设备名称规格及型号数量单位容量（KW） 生产厂或图号备注 1斗式提升机NE50 Q=60m3 /h 轴心距 H=10.25m 物料：膨润土3台 [RT]天管V1-08 改2高温斗提机NE50 温度 500°C 能力：60t/h H=18.5 m2台 [RT]天管 V-73斗式提升机TD250(右) 轴距H=14m Q=25t/h 运行速度：1.25m/s 输送带宽 300mm 料斗宽度250mm1台 [RT]天管 V15-05 改4双轴搅动加湿机YJS350 30 m3/h 进出口间距 2m3台[RT]天管 V-5 二、供货范围（单台斗提机）1、每台斗提机主要包括：（1）提升机本体：包括底座、壳体、平台洞口的支撑连接件、壳体连接处及头尾轮两端传动轴与壳体之间的密封与连接件、进出口法兰，带配对法兰及密封紧固件等。下载后可任意编辑(2)传动装置：包括电动机、连轴器、减速机、传动链轮、传动链条、安全防护罩、传动装置（含逆止器）支撑底座、平台栏杆及直爬梯等。(3)高温斗提机还需要头轮连接的冷却水管及其配套阀门连接件等。2、高温斗提机的性能要求：整体描述：高温斗式提升机的加工制作必须符合国家与行业相关标准要求，乙方应严格按甲方提出的工艺参数及技术要求进行设备制作，其接口尺寸要满足设计院的总体布置要求。在符合设计条件下，在系统正常投运时，保证达性能要求。高温斗提机的性能要求2．1 导向轮带台阶，斗式提升机尾部采纳弹簧涨紧方式，受料与卸料处加耐磨衬板。2．2 斗提底部钢板厚度不小于 8mm，机壳钢板厚度不小于6mm，材质 16Mn,机壳角钢采纳 75x75x7。2．3 头轮尾轮材质：35CrMo,料斗厚度不小于 8mm,6 个加强筋，采纳 16Mn 板。2．4 传动链条用仿推土机履带链条，材质 40CrMo。2．5 设备带传动平台及直爬梯。2．6 斗提机上轴承座要求采纳水冷，主轴通水冷却。2．7 所有接口处采纳陶瓷纤维密封。2．8 刷漆要求耐高温 600℃，颜色根据工程部统一规定。2．9 在减速机高速轴端设逆止机构，防止事故状态下牵引链条倒转。2．10 设备在中间壳体上装设维护用检修门及观察孔，便于日常维护与设备运行情况检查。2．11 牵引链条必须保证平稳运行，牵引链条运行时不得产生跑偏及摆动等现象。3、普通斗提机根据通用的正常配置考虑。4、...
