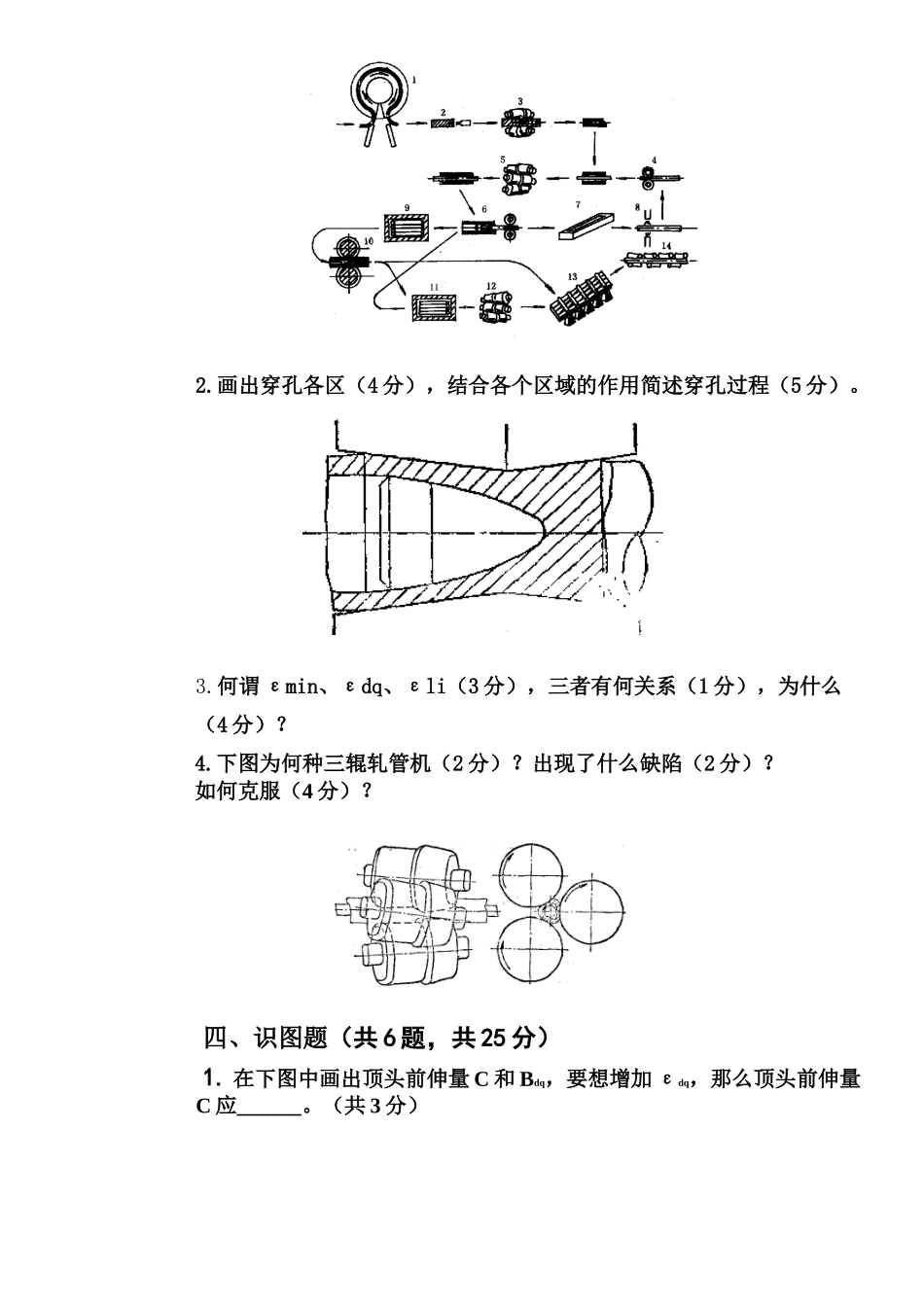

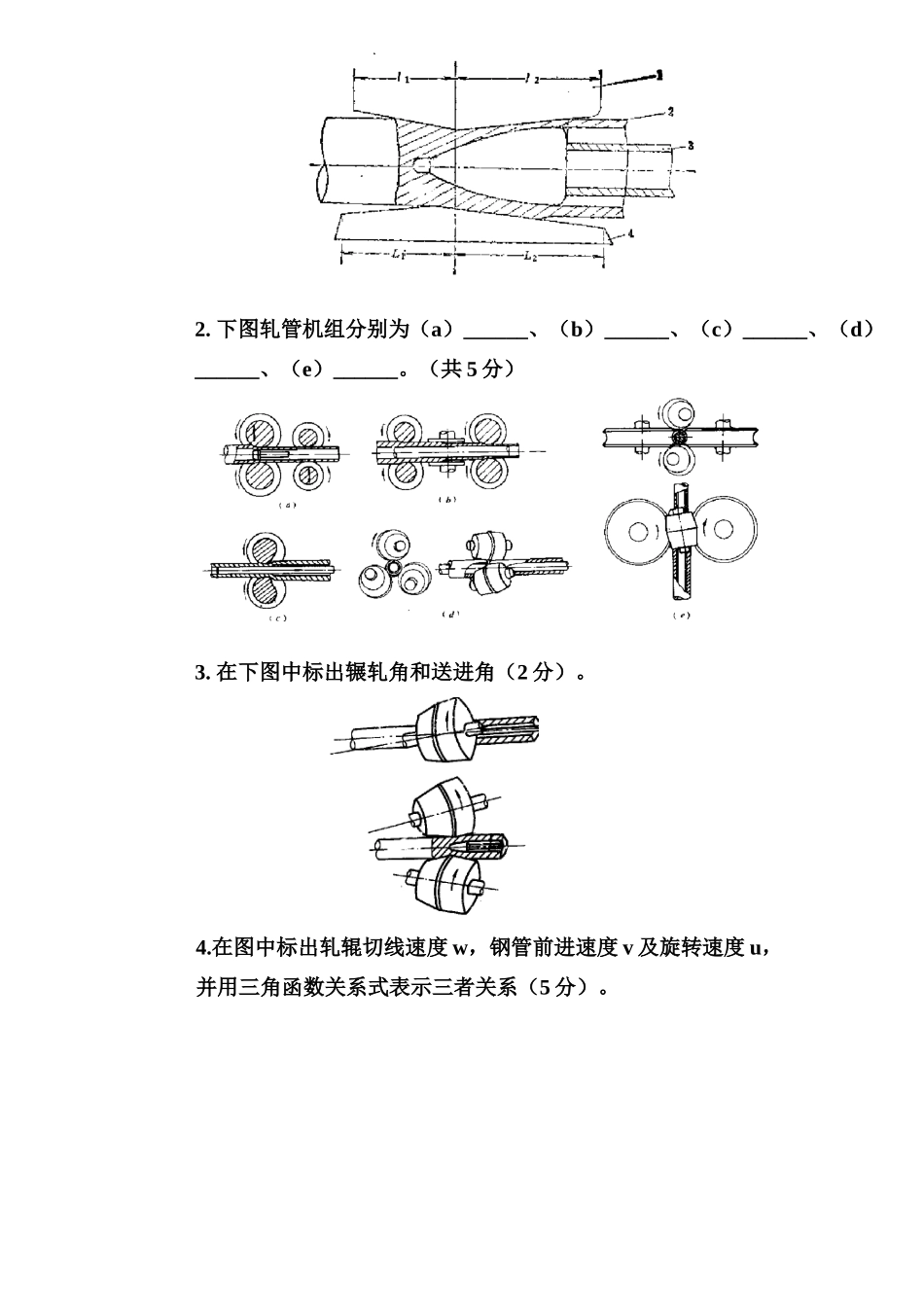

内蒙古科技大学2008/2009学年第2学期《钢管生产工艺》考试试题A卷课程号：61105306-02考试方式：闭卷使用专业、年级：成型06－1、2、3任课教师：包喜荣考试时间：备注：一、名词解释（共4题，每题4分，共16分）1.钢管2.Accurate-roll轧管机3.孔喉4.MPM轧管机二、填空题（共11题，每空1分，共26分）1.穿孔的内变形工具为______、外变形工具为______、限制横向变形的工具为______。2.穿孔一次咬入指______、二次咬入指______。3.为防止穿偏、减小壁厚不均及改善咬入，钢管要进行______。4.穿孔变形区主要为______滑区，原因为穿孔时存在较大的______阻力。5.钢管工艺性能测试有______、______、______。6.穿孔基本变形：轴向为变形、切向为变形、径向为变形。7.______芯棒易产生竹节缺陷，如______机组的______和______阶段。8.轧管机孔型高a的作用为______、孔型宽b的作用为______、______。9.定减径为的连轧。10.Φ273×10表示钢管外径为______，壁厚为______，属于______（厚、薄）壁管。11.薄壁管属于______（等径、扩径、减径）穿孔。三、简答题（共4题，共33分）1.下图为何种钢管生产机组（2分）？并按数字顺序详述工艺流程（6分）。学生班级________________学生学号：□□□□□□□□□□□□学生姓名：________________………………装订线………装订线………装订线…………试卷须与答题纸一并交监考教师…………装订线………装订线………装订线………………2.画出穿孔各区（4分），结合各个区域的作用简述穿孔过程（5分）。3.何谓εmin、εdq、εli（3分），三者有何关系（1分），为什么（4分）？4.下图为何种三辊轧管机（2分）？出现了什么缺陷（2分）？如何克服（4分）？四、识图题（共6题，共25分）1.在下图中画出顶头前伸量C和Bdq，要想增加εdq，那么顶头前伸量C应______。（共3分）2.下图轧管机组分别为（a）______、（b）______、（c）______、（d）______、（e）______。（共5分）3.在下图中标出辗轧角和送进角（2分）。4.在图中标出轧辊切线速度w，钢管前进速度v及旋转速度u，并用三角函数关系式表示三者关系（5分）。5.下图为自动轧管机采用球形顶头轧管，在图中画出减径区l1及减壁区l2.（4分）。6.在下图中标出辊管摩擦力T、管坯所受正压力P、顶头阻力P”、推理Q，并写出咬入条件公式（6分）。学生班级________________学生学号：□□□□□□□□□□□□学生姓名：________________………………装订线………装订线………装订线…………试卷须与答题纸一并交监考教师…………装订线………装订线………装订线………………
