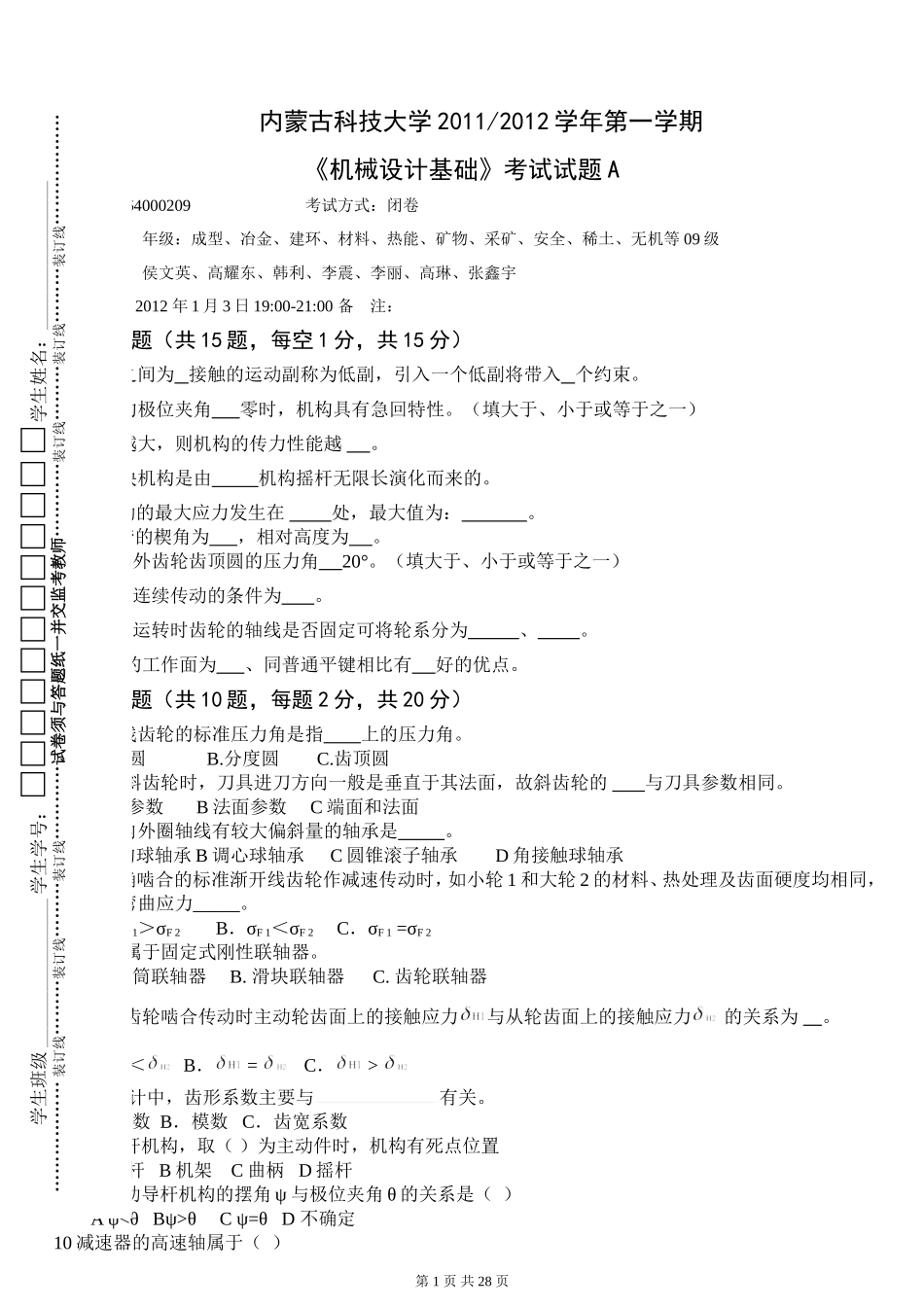

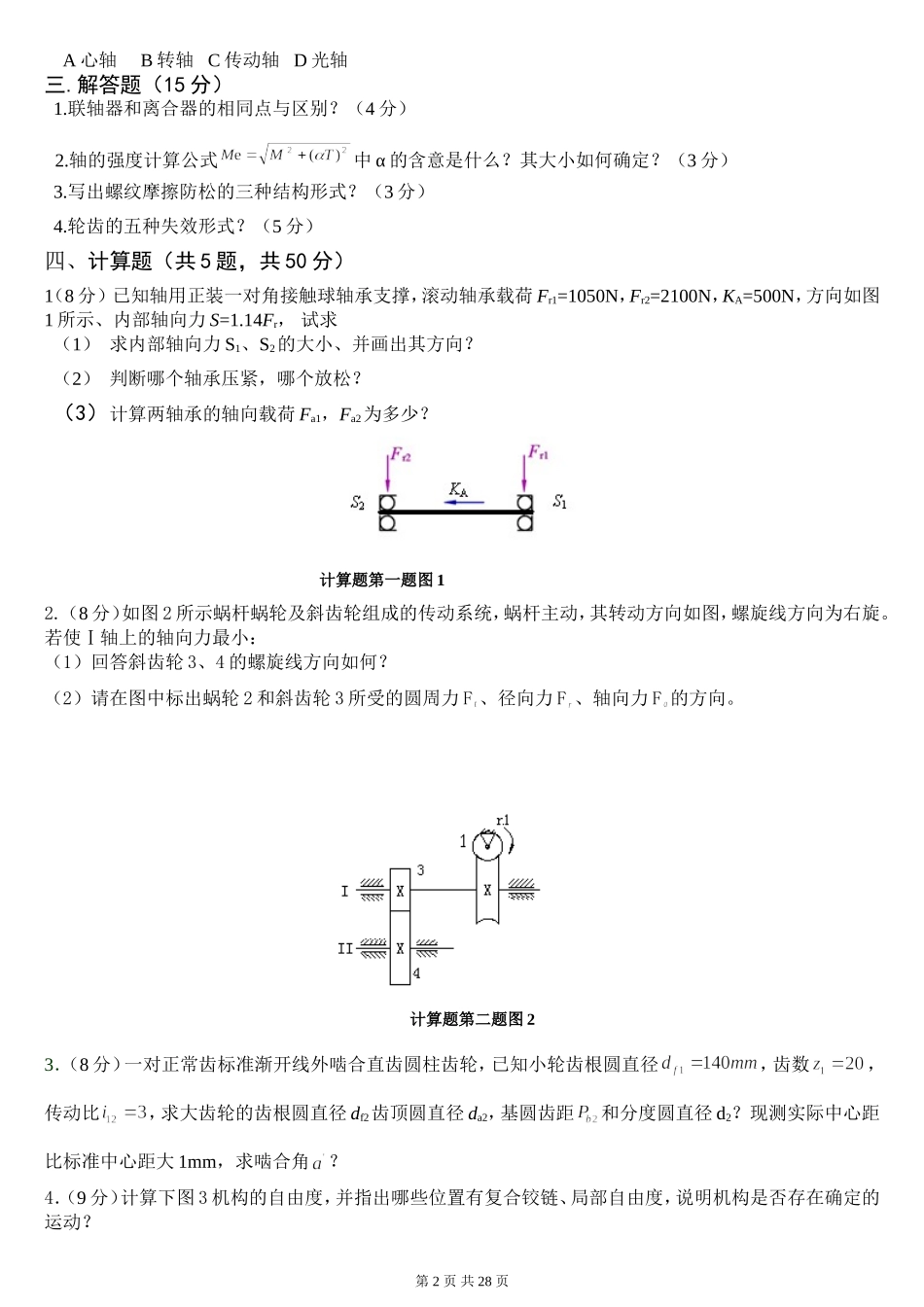

内蒙古科技大学2011/2012学年第一学期《机械设计基础》考试试题A课程号：64000209考试方式：闭卷使用专业、年级：成型、冶金、建环、材料、热能、矿物、采矿、安全、稀土、无机等09级任课教师：侯文英、高耀东、韩利、李震、李丽、高琳、张鑫宇考试时间：2012年1月3日19:00-21:00备注：一、填空题（共15题，每空1分，共15分）1.两构件之间为接触的运动副称为低副，引入一个低副将带入个约束。2.当机构的极位夹角零时，机构具有急回特性。（填大于、小于或等于之一）3.压力角越大，则机构的传力性能越。4.曲柄滑块机构是由机构摇杆无限长演化而来的。5.V带传动的最大应力发生在处，最大值为：。6.普通V带的楔角为，相对高度为。7.直齿圆柱外齿轮齿顶圆的压力角20°。（填大于、小于或等于之一）8.一对齿轮连续传动的条件为。9.根据轮系运转时齿轮的轴线是否固定可将轮系分为、。10.半圆键的工作面为、同普通平键相比有好的优点。二、选择题（共10题，每题2分，共20分）1．渐开线齿轮的标准压力角是指上的压力角。A.基圆B.分度圆C.齿顶圆2.在切制斜齿轮时，刀具进刀方向一般是垂直于其法面，故斜齿轮的与刀具参数相同。A端面参数B法面参数C端面和法面3．允许内外圈轴线有较大偏斜量的轴承是。A深沟球轴承B调心球轴承C圆锥滚子轴承D角接触球轴承4．对正确啮合的标准渐开线齿轮作减速传动时，如小轮1和大轮2的材料、热处理及齿面硬度均相同，则齿根弯曲应力。A．σF1＞σF2B．σF1＜σF2C．σF1=σF25．属于固定式刚性联轴器。A．套筒联轴器B.滑块联轴器C.齿轮联轴器6．一对齿轮啮合传动时主动轮齿面上的接触应力与从轮齿面上的接触应力的关系为。A．＜B．=C．>7.齿轮设计中，齿形系数主要与有关。A．齿数B．模数C．齿宽系数8曲柄摇杆机构，取（）为主动件时，机构有死点位置A连杆B机架C曲柄D摇杆9曲柄摆动导杆机构的摆角ψ与极位夹角θ的关系是（）Aψ<θBψ>θCψ=θD不确定10减速器的高速轴属于（）第1页共28页学生班级________________学生学号：□□□□□□□□□□□□学生姓名：________________………………装订线………装订线………装订线…………试卷须与答题纸一并交监考教师…………装订线………装订线………装订线………………A心轴B转轴C传动轴D光轴三.解答题（15分）1.联轴器和离合器的相同点与区别？（4分）2.轴的强度计算公式中α的含意是什么？其大小如何确定？（3分）3.写出螺纹摩擦防松的三种结构形式？（3分）4.轮齿的五种失效形式？（5分）四、计算题（共5题，共50分）1（8分）已知轴用正装一对角接触球轴承支撑，滚动轴承载荷Fr1=1050N，Fr2=2100N，KA=500N，方向如图1所示、内部轴向力S=1.14Fr，试求（1）求内部轴向力S1、S2的大小、并画出其方向？（2）判断哪个轴承压紧，哪个放松？（3）计算两轴承的轴向载荷Fa1，Fa2为多少？计算题第一题图12.（8分）如图2所示蜗杆蜗轮及斜齿轮组成的传动系统，蜗杆主动，其转动方向如图，螺旋线方向为右旋。若使Ⅰ轴上的轴向力最小：（1）回答斜齿轮3、4的螺旋线方向如何？（2）请在图中标出蜗轮2和斜齿轮3所受的圆周力F、径向力F、轴向力F的方向。计算题第二题图23．（8分）一对正常齿标准渐开线外啮合直齿圆柱齿轮，已知小轮齿根圆直径，齿数，传动比，求大齿轮的齿根圆直径df2齿顶圆直径da2，基圆齿距和分度圆直径d2？现测实际中心距比标准中心距大1mm，求啮合角？4．（9分）计算下图3机构的自由度，并指出哪些位置有复合铰链、局部自由度，说明机构是否存在确定的运动？第2页共28页计算题第四题图35.（9分）如图4所示轮系中，已知各轮的齿数，Z1=19，Z2=76,Z2’=40,Z3=20,Z4=80试求传动比i1H。计算题第五题图46.（8分）如图5所示，已知AB=200mm；BC=500mm；CD=350mm；DA=400mm；且AB是原动件，顺时针转动，试问：1）当取AD为机架时，该铰链四杆机构为哪种类型。2）如图当取构件AB为原动件，标出极位夹角θ。（可在原图上作图，要求保留作图痕迹）3）标出图示位置机构的压力角α和传动角γ，并指出二者的关系。计算题第6题图5第3页共28页内蒙古科技大学2011/2012学年第一学期《机械设计基础》试题评分标准及...
