凝胶渗透色谱法测定聚合物的分子量分布VIP免费

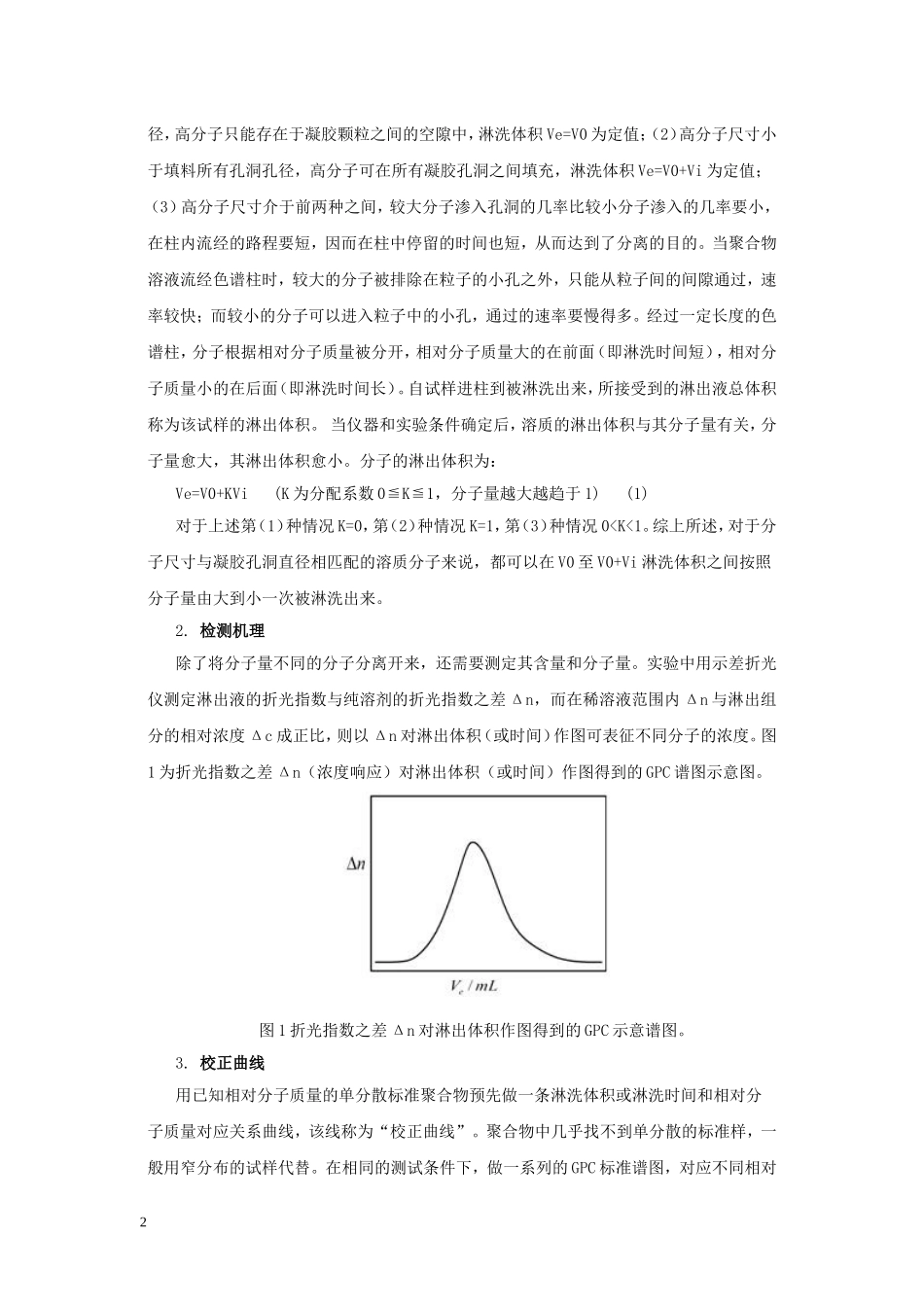

凝胶渗透色谱法测定聚合物的分子量分布合成聚合物一般是由不同分子量的同系物组成的混合物，具有两个特点：分子量大和同系物的分子量具有多分散性。目前在表示某一聚合物分子量时一般同时给出其平均分子量和分子量分布。分子量分布是指聚合物中各同系物的含量与其分子量间的关系，可以用聚合物的分子量分布曲线来描述。聚合物的物理性能与其分子量和分子量分布密切相关，因此对聚合物的分子量和分子量分布进行测定具有重要的科学和实际意义。同时，由于聚合物的分子量和分子量分布是有聚合过程的机理所决定，通过聚合物的分子量和分子量分布与聚合时间的关系可以研究聚合机理和聚合动力学。测定聚合物分子量的方法有多种，如粘度法、端基分析法、超离心沉降法、动态/静态光散射法和凝胶色谱法（GPC)对等；测定聚合物分子量分布的方法主要有三种：(1)利用聚合物溶解度的分子量依赖性，将试样分成分子量不同的级分，从而得到试样的分子量分布，例如沉淀分级法和梯度淋洗分级法。(2)利用聚合物分子链在溶液中的分子运动性质得出分子量分布．例如：超速离心沉降法。(3)利用聚合物体积的分子量依赖性得到分子量分布，例如：体积排除色谱法（或称为凝胶色谱法）。凝胶色谱法具有快速、精确、重复性好等优点，目前成为科研和工业生产领域测定聚合物分子量和分子量分布的主要方法。一、实验目的和要求1、了解凝胶渗透色谱的测量原理，初步掌握GPC的进样、淋洗、接收、检测等操作技术。2、掌握分子量分布曲线的分析方法，得到样品的数均分子量、重均分子量和多分散性指数。二、实验装置与原理1、分离机理GPC是液相色谱的一个分支，其分离部件是一个以多孔性凝胶作为载体的色谱柱，凝胶的表面与内部含有大量彼此贯穿的大小不等的空洞。色谱柱总面积Vt由载体骨架体积Vg、载体内部孔洞体积Vi和载体粒间体积V0组成。GPC的分离机理通常用“空间排斥效应”解释。待测聚合物试样以一定速度流经充满溶剂的色谱柱，溶质分子向填料孔洞渗透，渗透几率与分子尺寸有关，分为以下三种情况：（1）高分子尺寸大于填料所有孔洞孔1径，高分子只能存在于凝胶颗粒之间的空隙中，淋洗体积Ve=V0为定值；（2）高分子尺寸小于填料所有孔洞孔径，高分子可在所有凝胶孔洞之间填充，淋洗体积Ve=V0+Vi为定值；（3）高分子尺寸介于前两种之间，较大分子渗入孔洞的几率比较小分子渗入的几率要小，在柱内流经的路程要短，因而在柱中停留的时间也短，从而达到了分离的目的。当聚合物溶液流经色谱柱时，较大的分子被排除在粒子的小孔之外，只能从粒子间的间隙通过，速率较快；而较小的分子可以进入粒子中的小孔，通过的速率要慢得多。经过一定长度的色谱柱，分子根据相对分子质量被分开，相对分子质量大的在前面（即淋洗时间短），相对分子质量小的在后面（即淋洗时间长）。自试样进柱到被淋洗出来，所接受到的淋出液总体积称为该试样的淋出体积。当仪器和实验条件确定后，溶质的淋出体积与其分子量有关，分子量愈大，其淋出体积愈小。分子的淋出体积为：Ve=V0+KVi(K为分配系数0≦K≦1，分子量越大越趋于1)(1)对于上述第（1）种情况K=0，第（2）种情况K=1，第（3）种情况0
