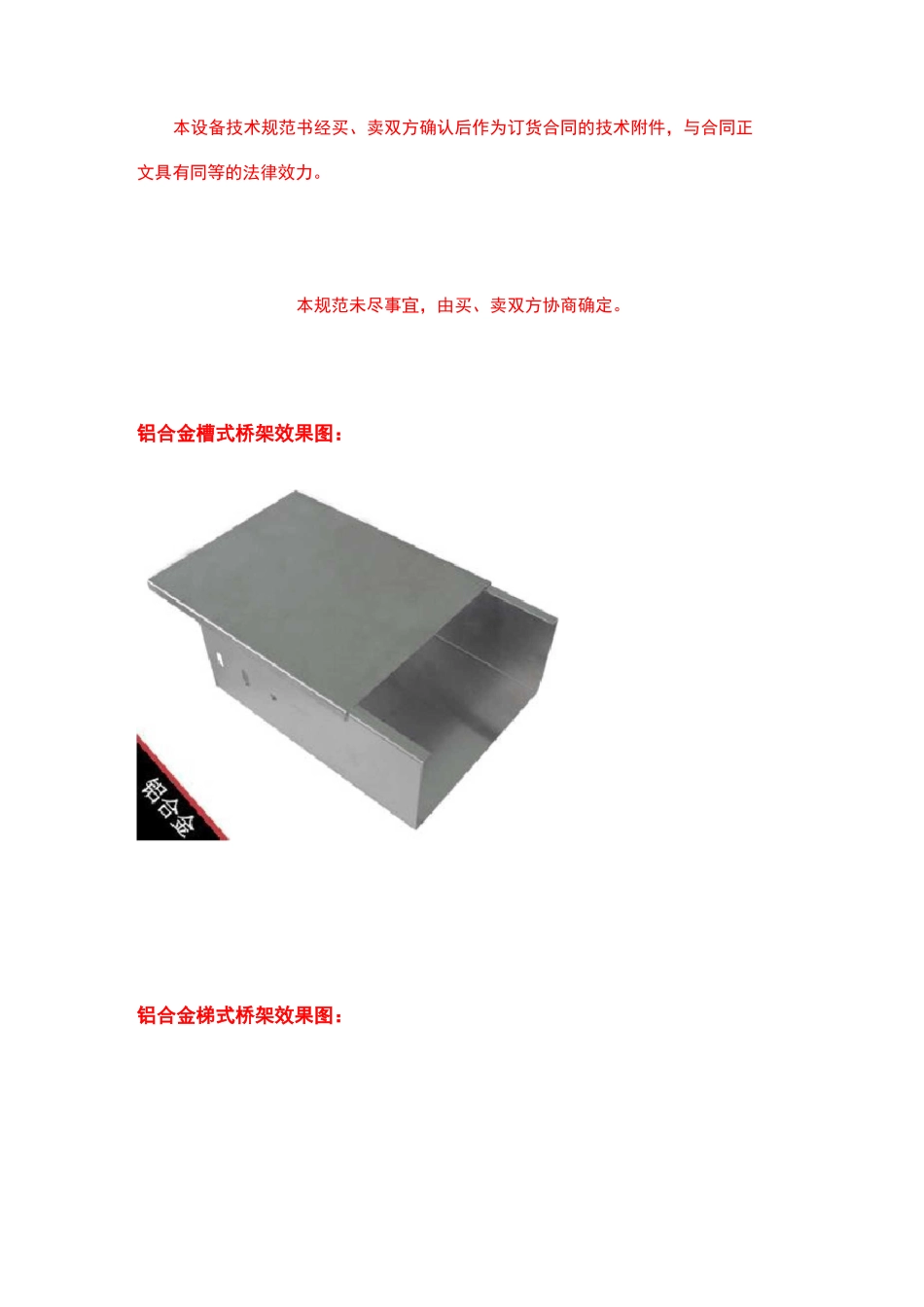

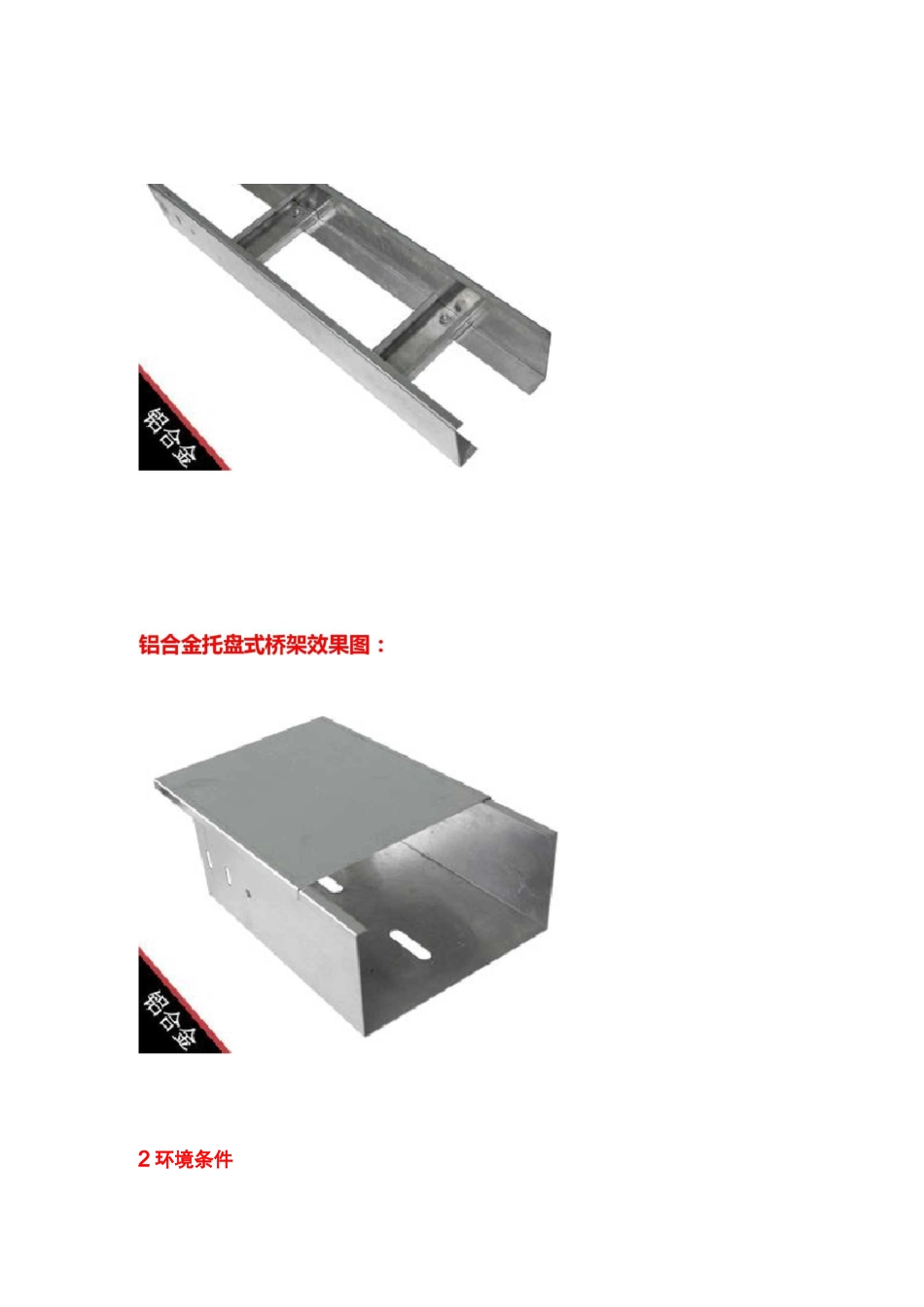

规范说明本技术规范书适用于光伏发电项目屋顶电缆桥架。它提出了电缆桥架的功能设计、结构、性能、安装和试验等方面的技术要求。本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应保证提供符合工业标准的优质产品。如果卖方没有以书面形式对本设备技术规范书的条文提出异议(如有请在差异表中体现),则意味着卖方提供的设备完全符合本技术规范书的要求。本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。卖方所提供的产品应在相应工程或条件下有 1 至 2 个项目运行并已超过两年,以证明安全可靠。本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。本规范未尽事宜,由买、卖双方协商确定。铝合金槽式桥架效果图:铝合金梯式桥架效果图:2 环境条件1)主厂房零米海拔高度:V10002)多年平均气压:963.6hpa3)多年平均气温:25.4 工4)极端最高气温:45 工5)极端最低气温:-5°C6)污秽等级 IV 级(爬距:3.1cm/kV,按最高工作电压计)7)地震烈度 7 度水平加速度 0.15g垂直加速度 0.1g3 技术要求本技术规范书为电缆桥架及相关附件的技术要求。本技术规范书包括以下几种型式:铝合金电缆桥架及其附件(包括盖板、链接片、螺栓等);电缆桥架的类型:分为托盘式和梯式。加工材料主要为铝合金材料;支吊架加工材料均为铝合金。厚度要求:宽度 V400mm 的料厚要求 2mm 及以上宽度为 400~600mm 的料厚要求 2.5mm 及以上宽度〉800mm 的料厚要求 3.0mm 及以上标准及规范铝合金桥架生产应符合国家规范和标准,并按经规定程序批准的图样及技术文件制造。生产规范和标准如下:GB/T5237-93 铝合金建筑型材GB/T6892 工业用铝合金热挤压型材GB6462-86 金属和氧化物覆盖层、横断面厚度显微镜测量方法GB10569 优质铝及铝合金冷轧板GB12615-12619 抽锌铆钉技术条件GB8014-87 铝及铝合金阳极氧化,阳极氧化膜厚度的定义和有关测量厚度的规定GB10853 铝及铝合金焊丝CECS106-2000 铝合金电缆桥架技术规程桥架应取得国家和行业强制要求的检测和认证相关资料。-(CN勺)CNSOSK¥iCN6898O(ZA)寸XH 槪(乏)0 只檢奖归越、取坚湘如□□建(m909)CNs0sK¥69S0T8O 如担归取坚湘如超旺採能SB・(g)P只星皐二is(m909)-cT9血fi湘如廿-rm1m67mCNsumo如担归取硼湘如超旺採能SB铝桥架外部须平整光滑,无划...
