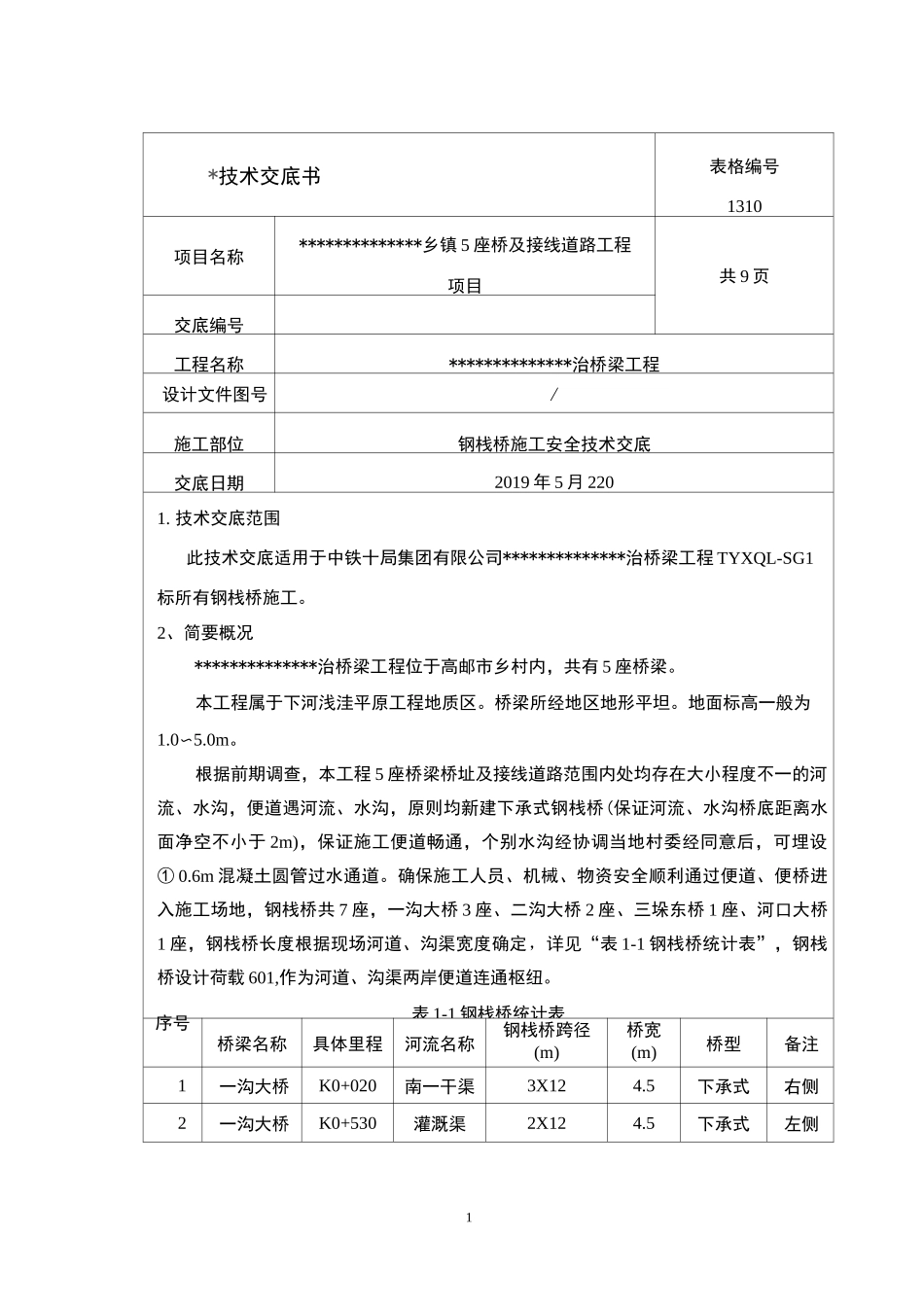

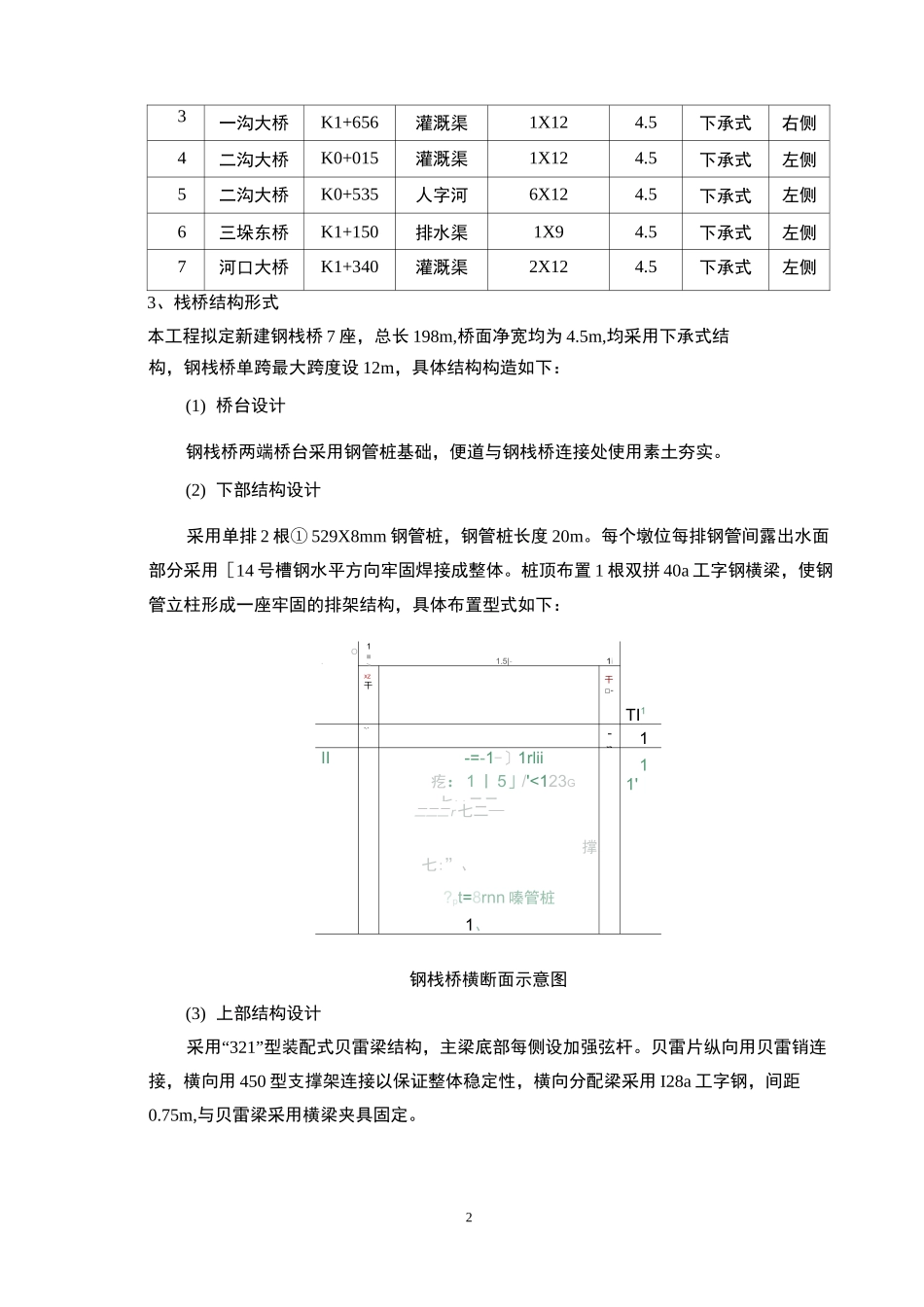

1*技术交底书表格编号1310项目名称**************乡镇 5 座桥及接线道路工程项目共 9 页交底编号工程名称**************治桥梁工程设计文件图号/施工部位钢栈桥施工安全技术交底交底日期2019 年 5 月 2201. 技术交底范围此技术交底适用于中铁十局集团有限公司**************治桥梁工程 TYXQL-SG1标所有钢栈桥施工。2、简要概况**************治桥梁工程位于高邮市乡村内，共有 5 座桥梁。本工程属于下河浅洼平原工程地质区。桥梁所经地区地形平坦。地面标高一般为1.0〜5.0m。根据前期调查，本工程 5 座桥梁桥址及接线道路范围内处均存在大小程度不一的河流、水沟，便道遇河流、水沟，原则均新建下承式钢栈桥(保证河流、水沟桥底距离水面净空不小于 2m)，保证施工便道畅通，个别水沟经协调当地村委经同意后，可埋设① 0.6m 混凝土圆管过水通道。确保施工人员、机械、物资安全顺利通过便道、便桥进入施工场地，钢栈桥共 7 座，一沟大桥 3 座、二沟大桥 2 座、三垛东桥 1 座、河口大桥1 座，钢栈桥长度根据现场河道、沟渠宽度确定，详见“表 1-1 钢栈桥统计表”，钢栈桥设计荷载 601,作为河道、沟渠两岸便道连通枢纽。表 1-1 钢栈桥统计表序号桥梁名称具体里程河流名称钢栈桥跨径(m)桥宽(m)桥型备注1一沟大桥K0+020南一干渠3X124.5下承式右侧2一沟大桥K0+530灌溉渠2X124.5下承式左侧23一沟大桥K1+656灌溉渠1X124.5下承式右侧4二沟大桥K0+015灌溉渠1X124.5下承式左侧5二沟大桥K0+535人字河6X124.5下承式左侧6三垛东桥K1+150排水渠1X94.5下承式左侧7河口大桥K1+340灌溉渠2X124.5下承式左侧3、栈桥结构形式本工程拟定新建钢栈桥 7 座，总长 198m,桥面净宽均为 4.5m,均采用下承式结构，钢栈桥单跨最大跨度设 12m，具体结构构造如下：(1) 桥台设计钢栈桥两端桥台采用钢管桩基础，便道与钢栈桥连接处使用素土夯实。(2) 下部结构设计采用单排 2 根① 529X8mm 钢管桩，钢管桩长度 20m。每个墩位每排钢管间露出水面部分采用［14 号槽钢水平方向牢固焊接成整体。桩顶布置 1 根双拼 40a 工字钢横梁，使钢管立柱形成一座牢固的排架结构，具体布置型式如下：O.1■>1.5|-1iXZ干干□-TI1-.--n1II-=-1-〕1rlii疙：1 丨 5」/'<123G、、七::二二11'二二二 r七二—撑七:”、?pt=8rnn 嗪管桩1、钢栈桥横断面示意图(3) 上部结构设计采用“321”型装配式贝雷梁结构，主梁底部每侧设加强弦杆。贝雷片纵向用贝雷销连接，...
