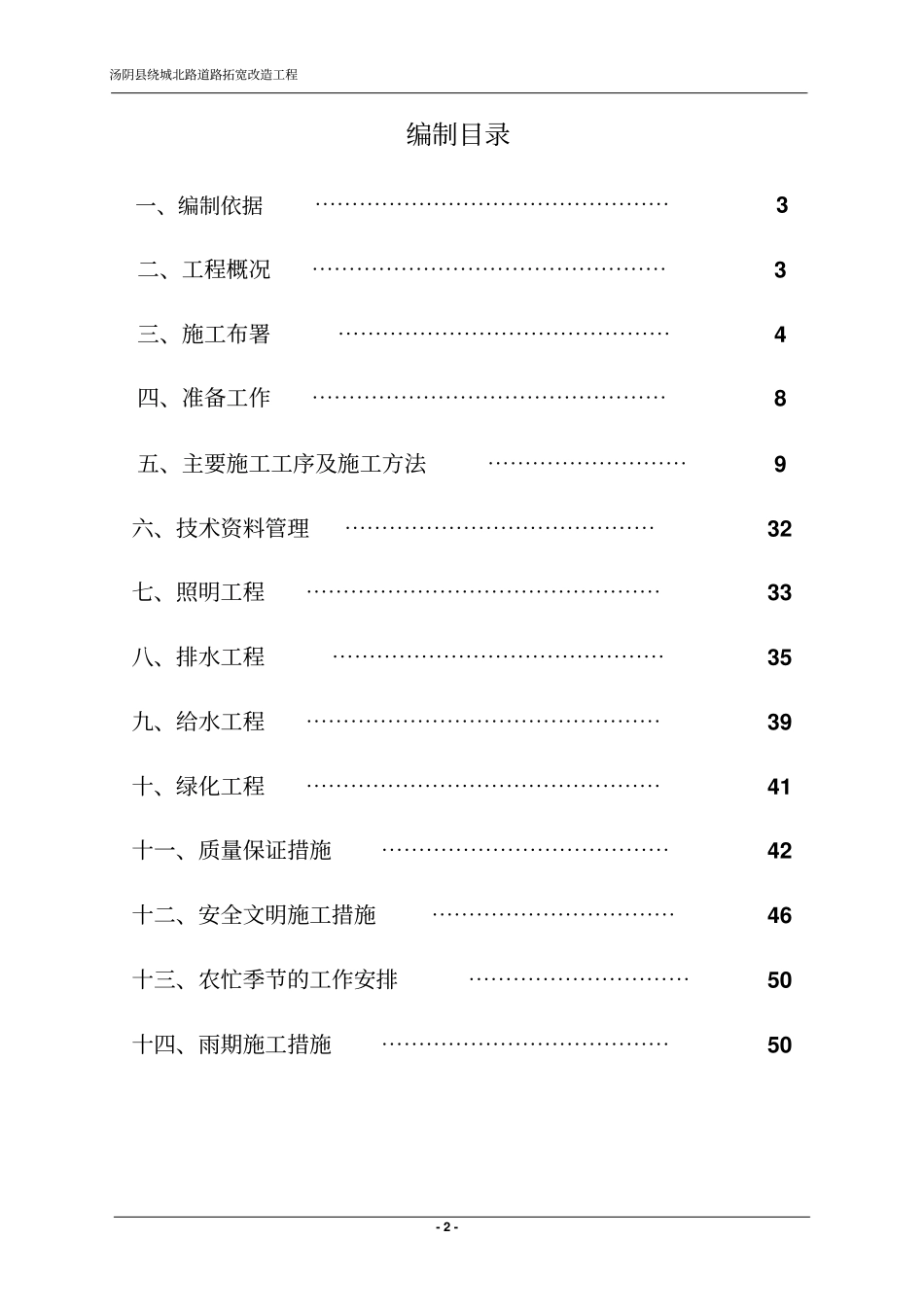

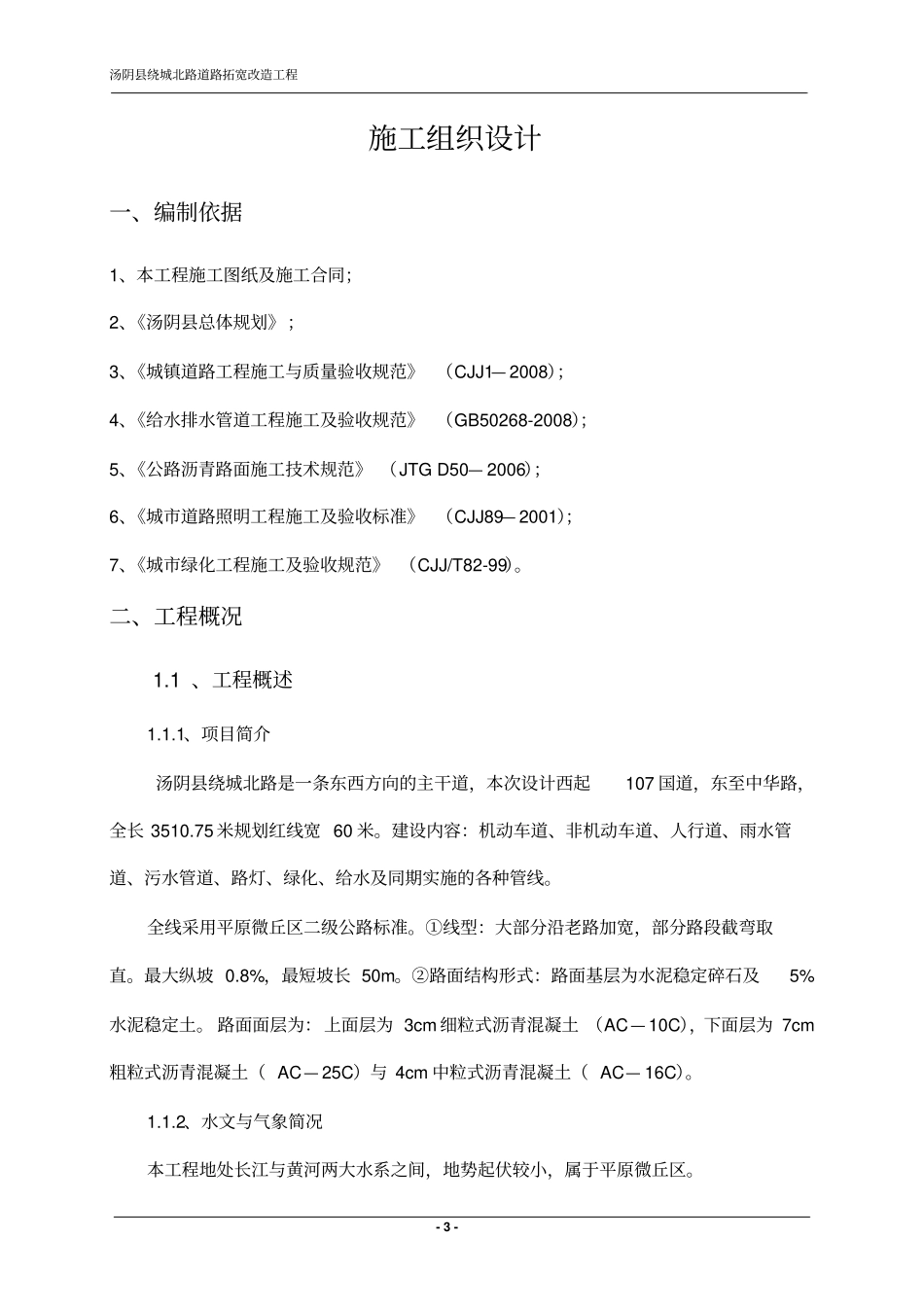

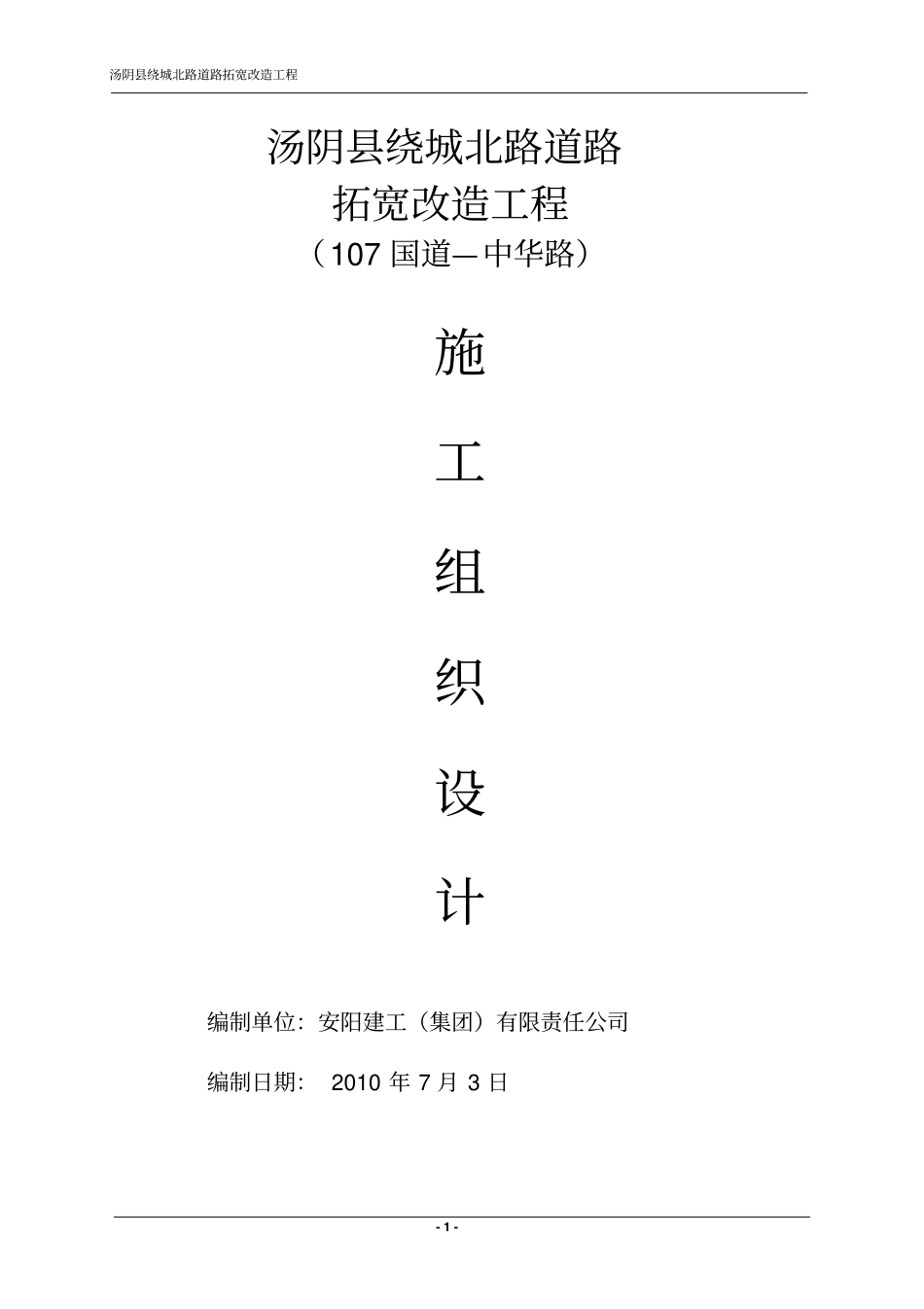

汤阴县绕城北路道路拓宽改造工程- 1 - 汤阴县绕城北路道路拓宽改造工程(107 国道—中华路)施工组织设计编制单位:安阳建工(集团)有限责任公司编制日期: 2010 年 7 月 3 日汤阴县绕城北路道路拓宽改造工程- 2 - 编制目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 三、施工布署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 四、准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 五、主要施工工序及施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯9 六、技术资料管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32 七、照明工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33 八、排水工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35 九、给水工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39 十、绿化工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41 十一、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42 十二、安全文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯46 十三、农忙季节的工作安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯50 十四、雨期施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯50 汤阴县绕城北路道路拓宽改造工程- 3 - 施工组织设计一、编制依据1、本工程施工图纸及施工合同;2、《汤阴县总体规划》;3、《城镇道路工程施工与质量验收规范》 (CJJ1— 2008);4、《给水排水管道工程施工及验收规范》 (GB50268-2008);5、《公路沥青路面施工技术规范》 (JTG D50— 2006);6、《城市道路照明工程施工及验收标准》 (CJJ89— 2001);7、《城市绿化工程施工及验收规范》 (CJJ/T82-99)。二、工程概况1.1 、工程概述1.1.1、项目简介汤阴县绕城北路是一条东西方向的主干道,本次设计西起107 国道,东至中华路,全长 3510.75 米规划红线宽 60 米。建设内容:机动车道、非机动车道、人行道、雨水管道、污水管道、路灯、绿化、给水及同期实施的各种管线。全线采用平原微丘区二级公路标准。①线型:大部分沿老路加宽,部分路段截弯取直。最大纵坡 0.8%,最短坡长 50m。②路面结构形式:路面基层为水泥稳定碎石及5%水泥稳定土。 路面面层为:上面层为 3cm 细粒式沥青混凝土 (AC— 10C),下面层为 7cm粗粒式沥青混凝土( AC— 25C)与 4cm 中粒式沥青混凝土( AC— 16C)。1.1.2、水文与气象简况本工程地处长江与黄河两大水系之间,地势起伏较小,属于平原微丘区。汤阴县绕城北路道路拓宽改造工程- 4 - 路线所经地区属于亚热带季风气候区,气...
