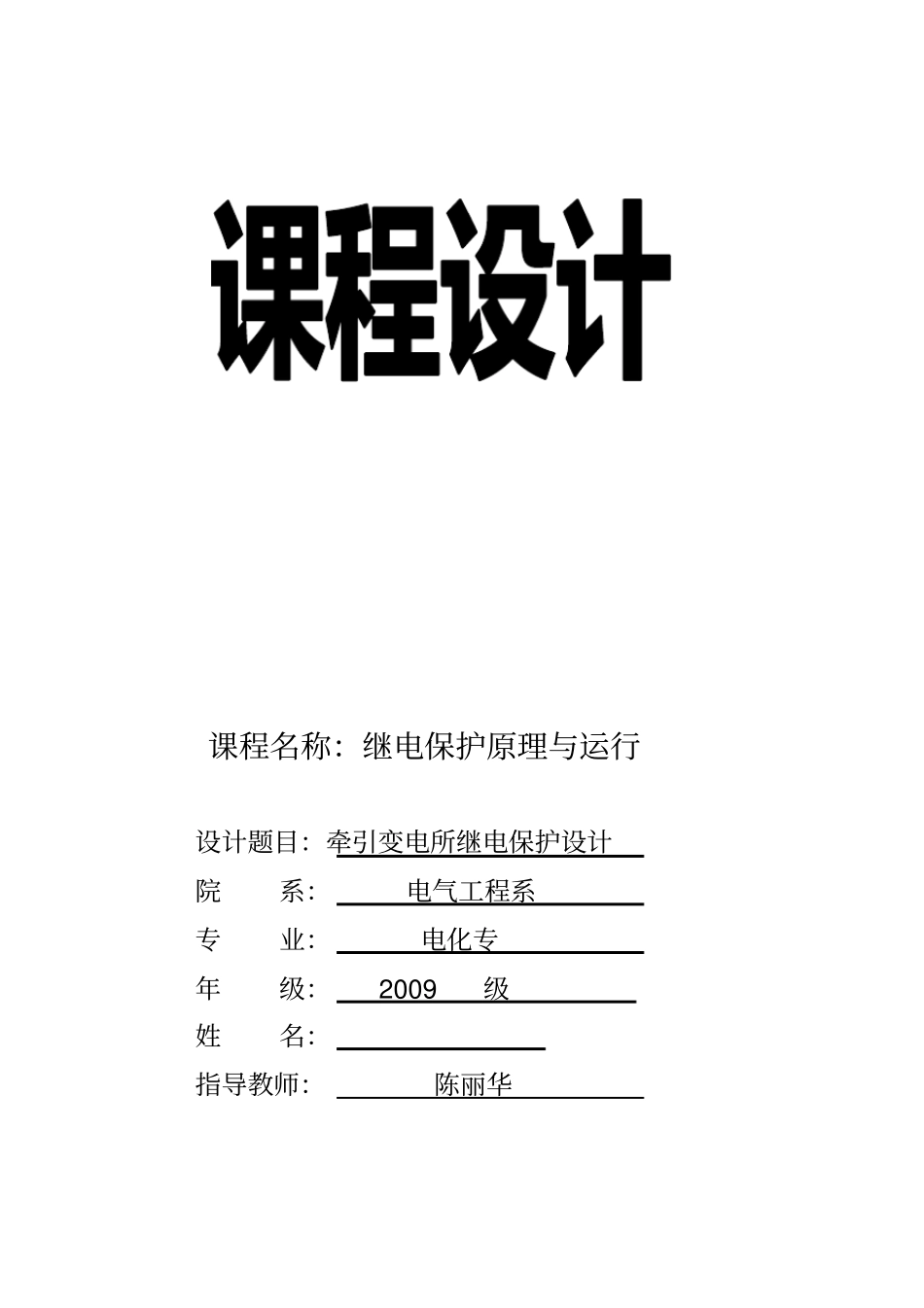

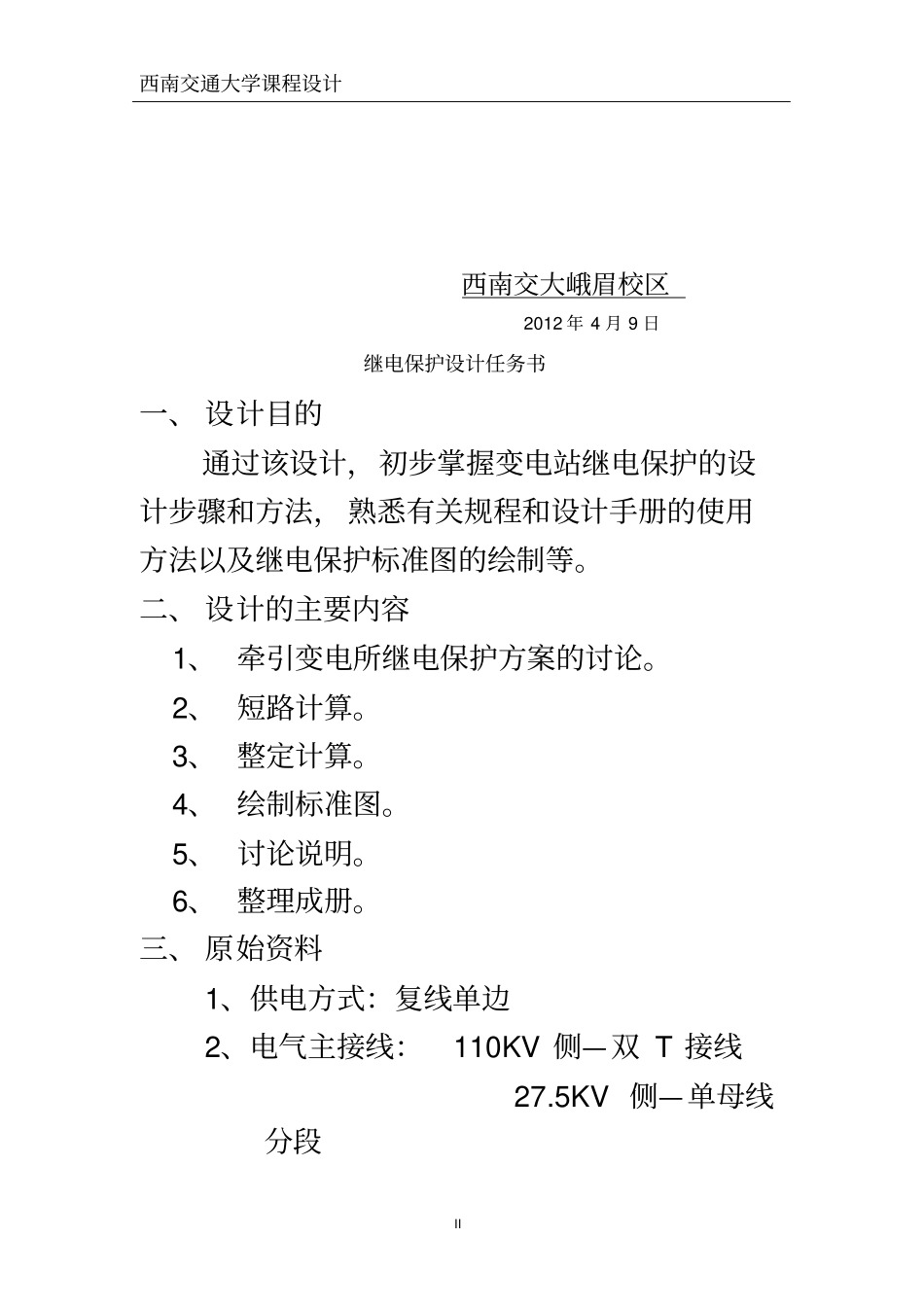

继电保护课程设计一组课程名称：继电保护原理与运行设计题目：牵引变电所继电保护设计院系：电气工程系专业：电化专年级： 2009级姓名：指导教师：陈丽华西南交通大学课程设计II 西南交大峨眉校区2012 年 4 月 9 日继电保护设计任务书一、 设计目的通过该设计，初步掌握变电站继电保护的设计步骤和方法， 熟悉有关规程和设计手册的使用方法以及继电保护标准图的绘制等。二、 设计的主要内容1、 牵引变电所继电保护方案的讨论。2、 短路计算。3、 整定计算。4、 绘制标准图。5、 讨论说明。6、 整理成册。三、 原始资料1、供电方式：复线单边2、电气主接线：110KV 侧—双 T 接线27.5KV 侧—单母线分段西南交通大学课程设计III 3、变电所参数项目电源类别主电源备用电源系统阻抗最大运行方式0.215 0.205 最小运行方式0.427 0.389 牵引变容量（ KVA）2×15000LH 变比（ Y/Δ ）60/120 牵引馈线名称左右最大负荷电流（A）590 605 馈线长度（KM ）22 16.9 单位阻抗（Ω/KM）0.7875 LH 变比120 母线最低工作电压（KV ）24 4、分区亭参数西南交通大学课程设计IV 馈线左右最大负荷电流（A）300 300 LH 变比80 80 母线最低工作电压（ KV ）19 19 四、 设计步骤1、 熟悉原始资料，并确定电气主接线图。（第1 周）2、 变电所继电保护方案讨论及初选。 （第 1周）3、 根据继电保护的需要选择短路点， 并进行短路计算。（第 2 周）4、 进行保护的整定计算， 确定最后的保护方案并进行保护装置的选型。 （第 3 周）5、 标准图绘制。（第 4、5 周）6、 分析说明。（第 4、5 周）7、 整理成册。（第 6 周）五、课程设计论文包含的内容1、 设计任务书2、 目录3、 方案讨论说明西南交通大学课程设计V 4、 短路计算5、 整定计算6、 设备选型7、 选取数个短路点，分析保护动作情况。8、 附图：（1）主变保护原理图（ 2）馈线保护原理图（ 3）时限配合图9、 参考资料10、后记目录第一章 方案讨论说明 ............................................... 1 1.1 继电保护设计原理 . ............................................ 1 1.2 继电保护的分类 . .............................................. 1 1.3 保护装置的配合 . .............................................. 1 1.4 保护的后备问题 . .................................................
