维修手册A4VG71180

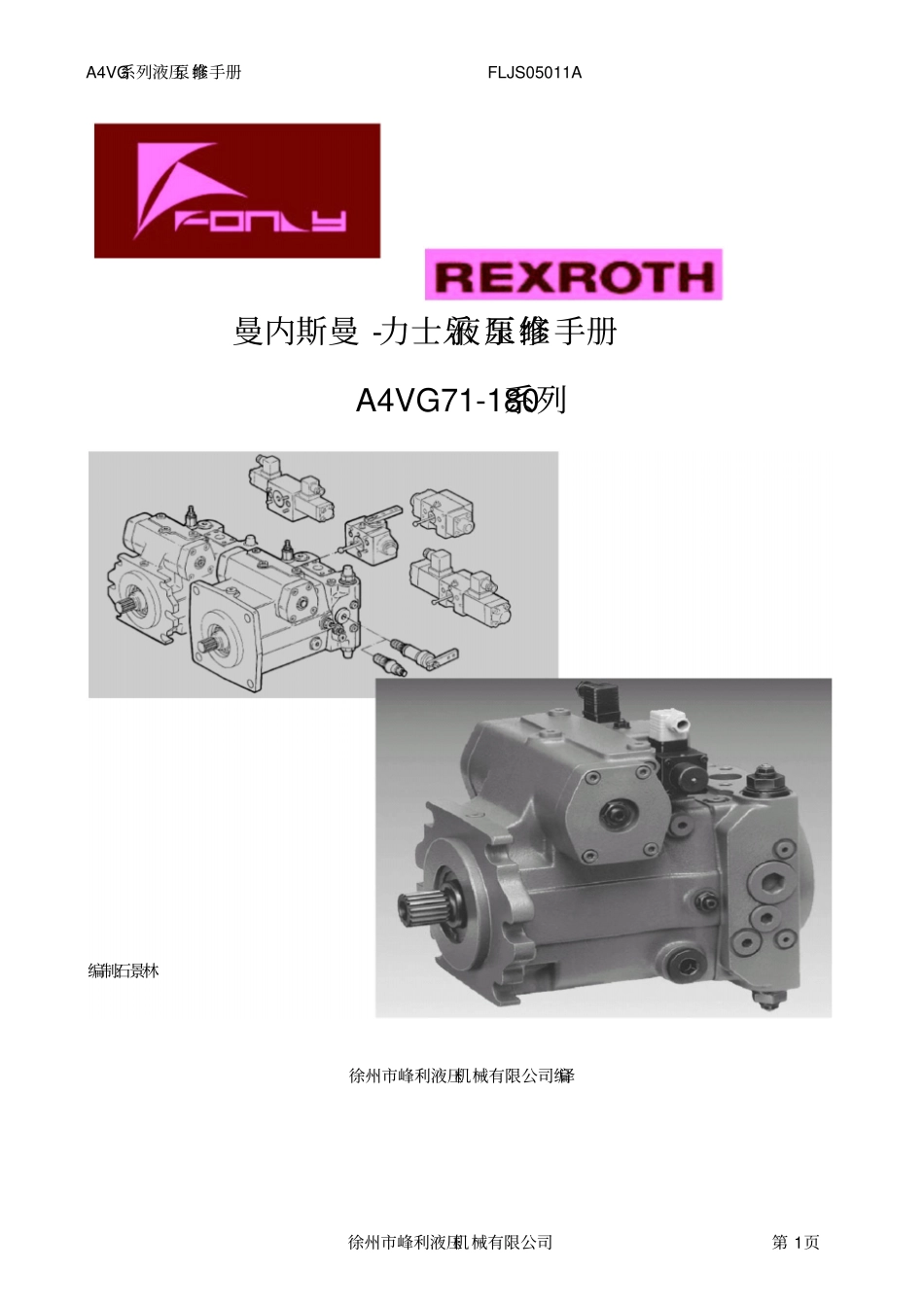

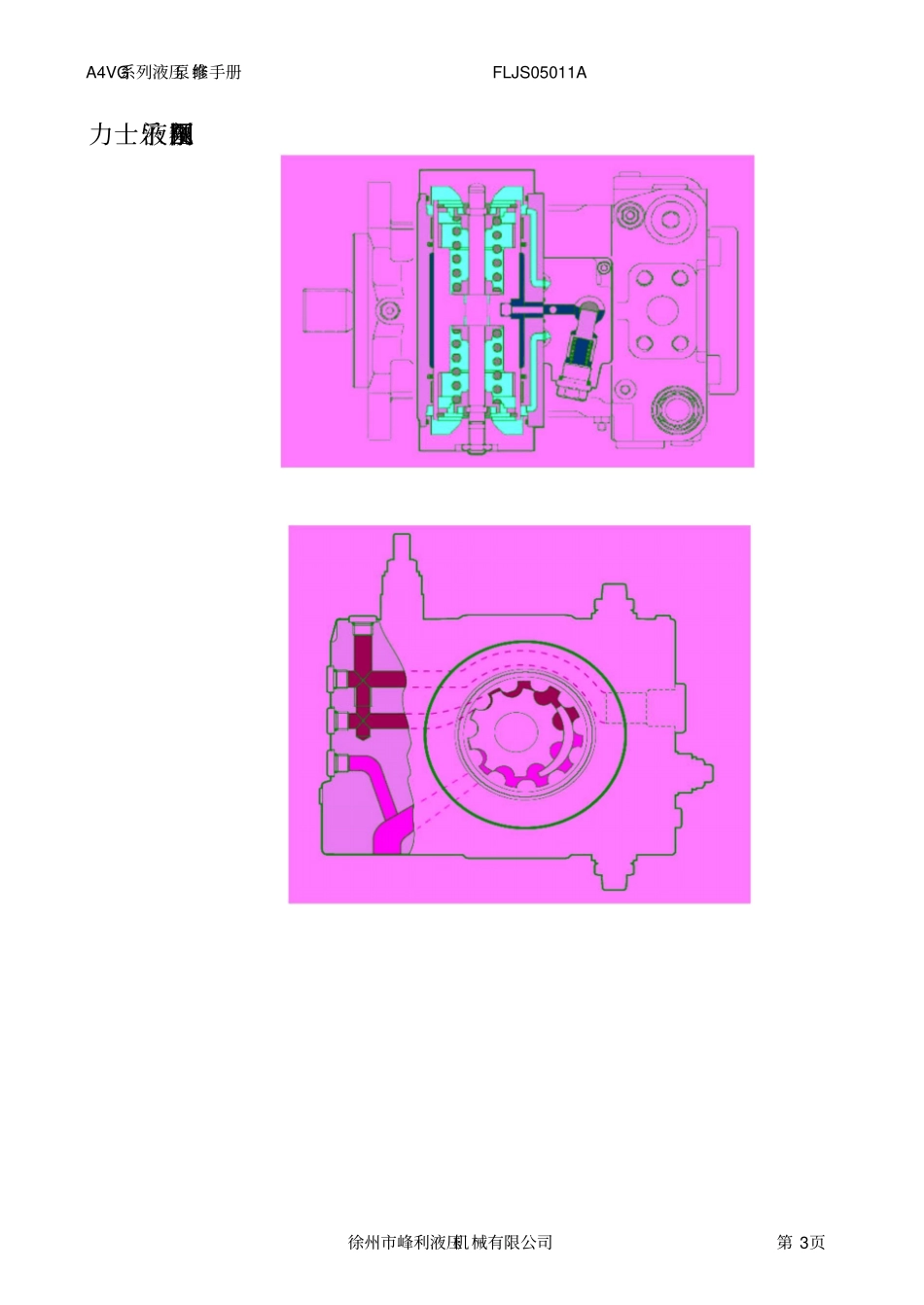

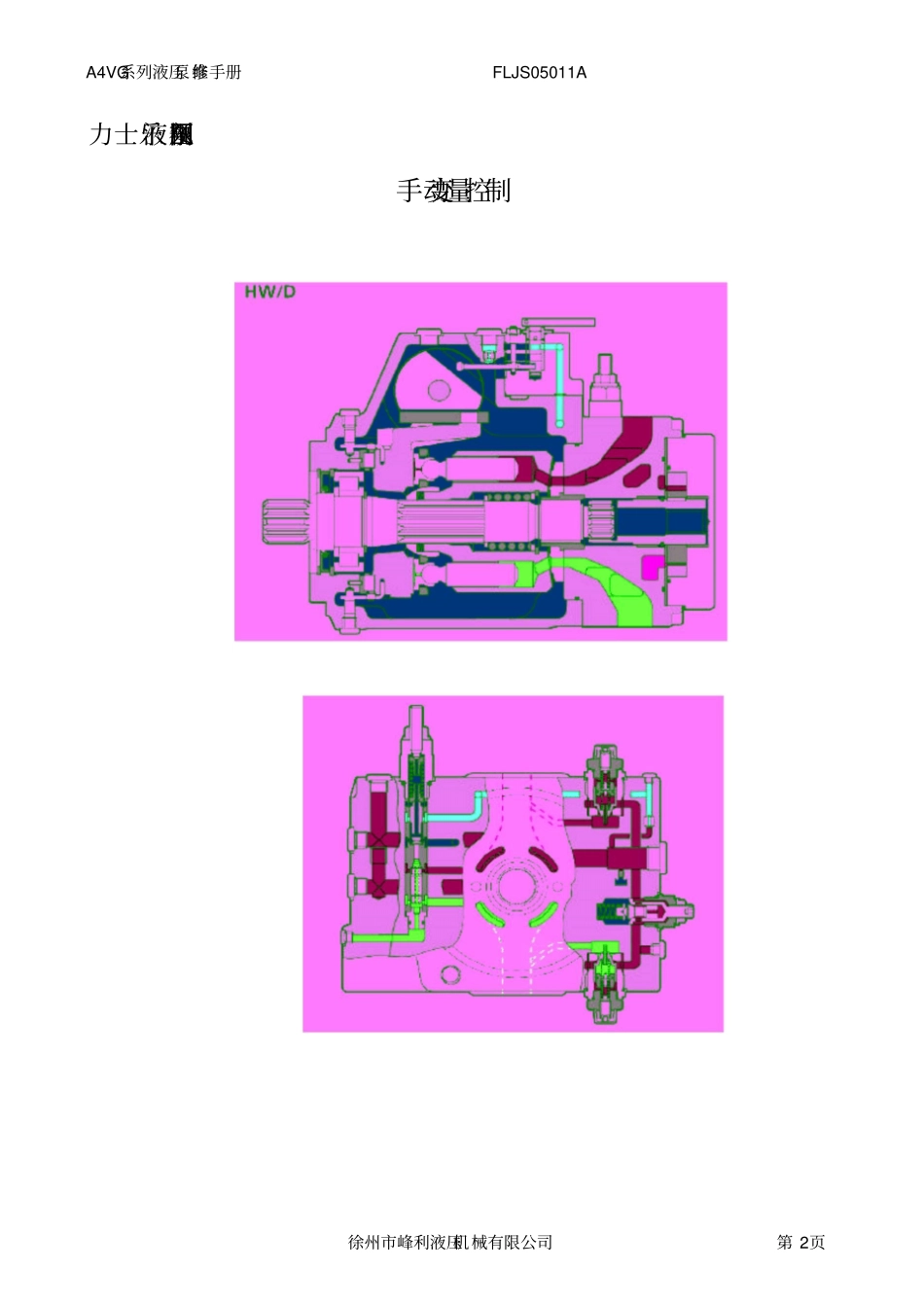

A4VG系列液压泵维修手册FLJS05011A 曼内斯曼 -力士乐液压泵维修手册A4VG71-180系列编制:石景林徐州市峰利液压机械有限公司编译徐州市峰利液压机械有限公司第 1页A4VG系列液压泵维修手册FLJS05011A力士乐液压泵剖视图手动变量控制徐州市峰利液压机械有限公司第 2页A4VG系列液压泵维修手册FLJS05011A力士乐液压泵剖视图徐州市峰利液压机械有限公司第 3页A4VG系列液压泵维修手册FLJS05011A控制部分剖面示意图ＥＰ／Ｄ电比例控制控制部分剖面示意图ＨＤ／Ｄ液压控制徐州市峰利液压机械有限公司第 4页A4VG系列液压泵维修手册FLJS05011A控制部分剖面示意图ＤＡ／Ｄ电控徐州市峰利液压机械有限公司第 5页A4VG系列液压泵维修手册FLJS05011A 维修方法注意符号注意封闭所有的油口在任何组装完毕的状态,必须将所有的油口封闭,以防止杂质进入泵内. 更换所有的 O型圈 密封件所有的 O型圈在使用若干时间后会发生变形 ,而且 ,在我们拆卸的时候可能会对O型圈造成损伤.所以,在维修时,必须更换所有的 O型圈和密封垫片. 检查所有的配合面的磨损情况，修复密封表面所有的配合表面在使用后都会有不同程度的损 伤,所以我们必须检查磨损情况. 启动之前必须加油，切记！！！启动的时候,如果回转体的偶合件贫油的话,会在很短的时间内磨损或烧结.徐州市峰利液压机械有限公司第 6页A4VG系列液压泵维修手册FLJS05011A 主轴骨架油封各种外部油封回转体总成换向活塞 (伺服活塞 ) 徐州市峰利液压机械有限公司第 7页A4VG系列液压泵维修手册FLJS05011A 配油盘+后端盖控制装置 HW(手控),HD(液控 ),EP(电比例控制 ) 注意 :40-56排量的是平面密封 . 控制装置 DA(电控) 注意 :40-56排量的是平面密封 . 补油泵徐州市峰利液压机械有限公司第 8页A4VG系列液压泵维修手册FLJS05011A 控制阀高压阀低压阀压力切断阀徐州市峰利液压机械有限公司第 9页A4VG系列液压泵维修手册FLJS05011A 拆装主轴密封使用卡簧钳拆下密封卡簧拧上自攻螺丝,拔下骨架密封 . 安装骨架密封徐州市峰利液压机械有限公司第 10页A4VG系列液压泵维修手册FLJS05011A 补油泵的密封角的一侧面向端盖. 好标记后,拆下后端盖 . 撬开后端盖. 检查O型圈.凹槽.滑动表面.联接盘.徐州市峰利液压机械有限公司第 11页A4VG系列液压泵维修手册FLJS05011A 伺服油缸的密封注意 :要检查正确的机械中位.以下为伺服油缸的拆装过程: 作好标记后松掉侧盖螺丝。旋转侧盖，用锤轻轻敲出徐州市...
