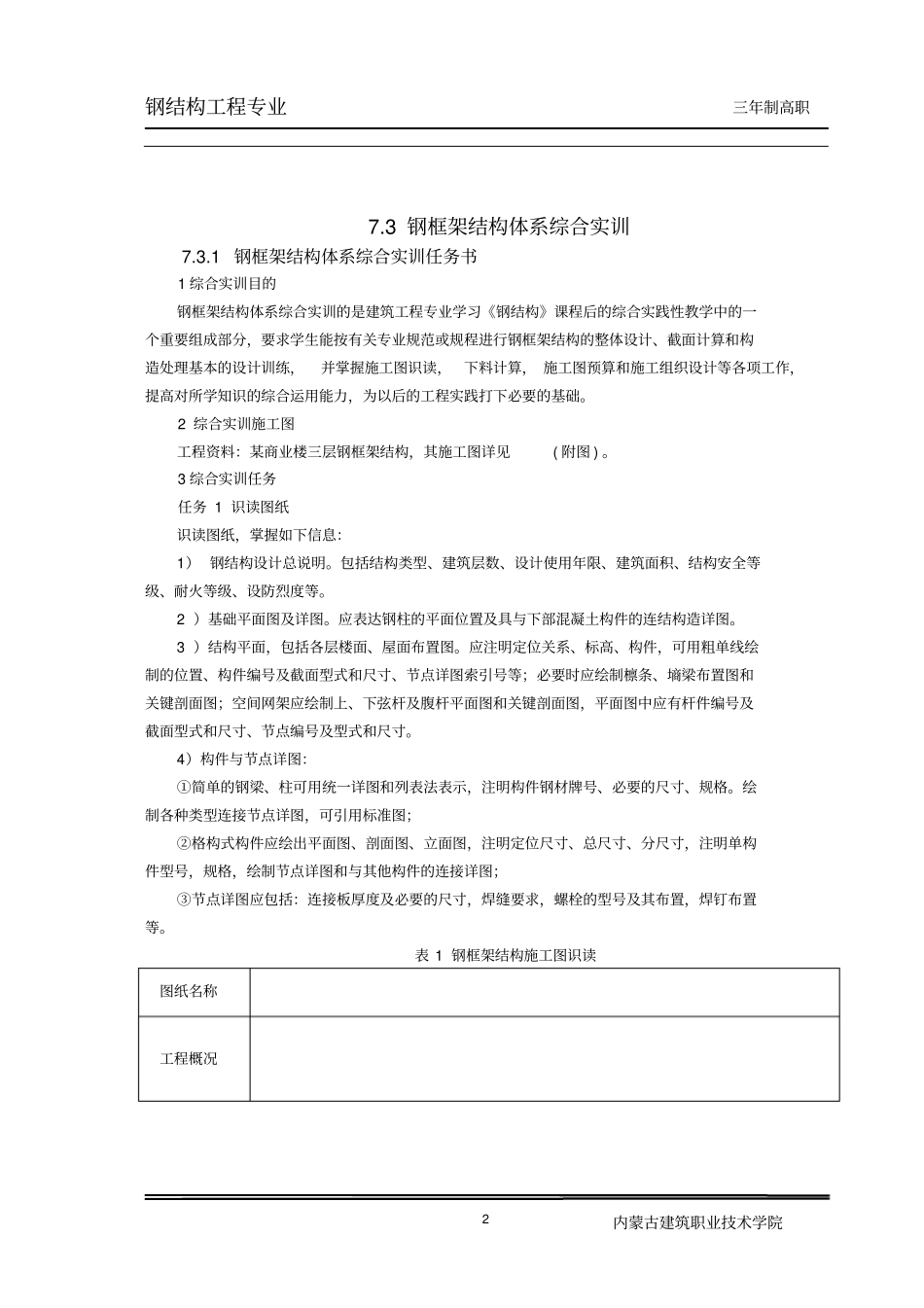

钢结构工程专业三年制高职内蒙古建筑职业技术学院1 综合实训任务书、指导书综合实训题目：钢框架结构体系综合实训建筑工程学院结构教研室二○一五年九月钢结构工程专业三年制高职内蒙古建筑职业技术学院2 7.3 钢框架结构体系综合实训7.3.1 钢框架结构体系综合实训任务书1 综合实训目的钢框架结构体系综合实训的是建筑工程专业学习《钢结构》课程后的综合实践性教学中的一个重要组成部分，要求学生能按有关专业规范或规程进行钢框架结构的整体设计、截面计算和构造处理基本的设计训练，并掌握施工图识读，下料计算， 施工图预算和施工组织设计等各项工作，提高对所学知识的综合运用能力，为以后的工程实践打下必要的基础。2 综合实训施工图工程资料：某商业楼三层钢框架结构，其施工图详见( 附图 ) 。3 综合实训任务任务 1 识读图纸识读图纸，掌握如下信息：1） 钢结构设计总说明。包括结构类型、建筑层数、设计使用年限、建筑面积、结构安全等级、耐火等级、设防烈度等。2 ）基础平面图及详图。应表达钢柱的平面位置及具与下部混凝土构件的连结构造详图。3 ）结构平面，包括各层楼面、屋面布置图。应注明定位关系、标高、构件，可用粗单线绘制的位置、构件编号及截面型式和尺寸、节点详图索引号等；必要时应绘制檩条、墒梁布置图和关键剖面图；空间网架应绘制上、下弦杆及腹杆平面图和关键剖面图，平面图中应有杆件编号及截面型式和尺寸、节点编号及型式和尺寸。4）构件与节点详图：①简单的钢梁、柱可用统一详图和列表法表示，注明构件钢材牌号、必要的尺寸、规格。绘制各种类型连接节点详图，可引用标准图；②格构式构件应绘出平面图、剖面图、立面图，注明定位尺寸、总尺寸、分尺寸，注明单构件型号，规格，绘制节点详图和与其他构件的连接详图；③节点详图应包括：连接板厚度及必要的尺寸，焊缝要求，螺栓的型号及其布置，焊钉布置等。表 1 钢框架结构施工图识读图纸名称工程概况钢结构工程专业三年制高职内蒙古建筑职业技术学院3 读图问题1 本工程柱子有几种类型，每一类型柱子的截面形式如何？明确锚栓的规格、 直径、 数量及锚固长度？2 本工程钢梁的类型，截面形式、 位置及与轴线的关系？3 本工程梁与柱、梁与梁、柱与柱的连接构造方案？4 本工程各层楼板配筋情况，楼板标高以及楼板与钢梁的连接情况？5 工程详图中， 判断此详图在整体结构的位置，该连接特点及其标注含义？6 本工程支撑系统类型，并说明其...
