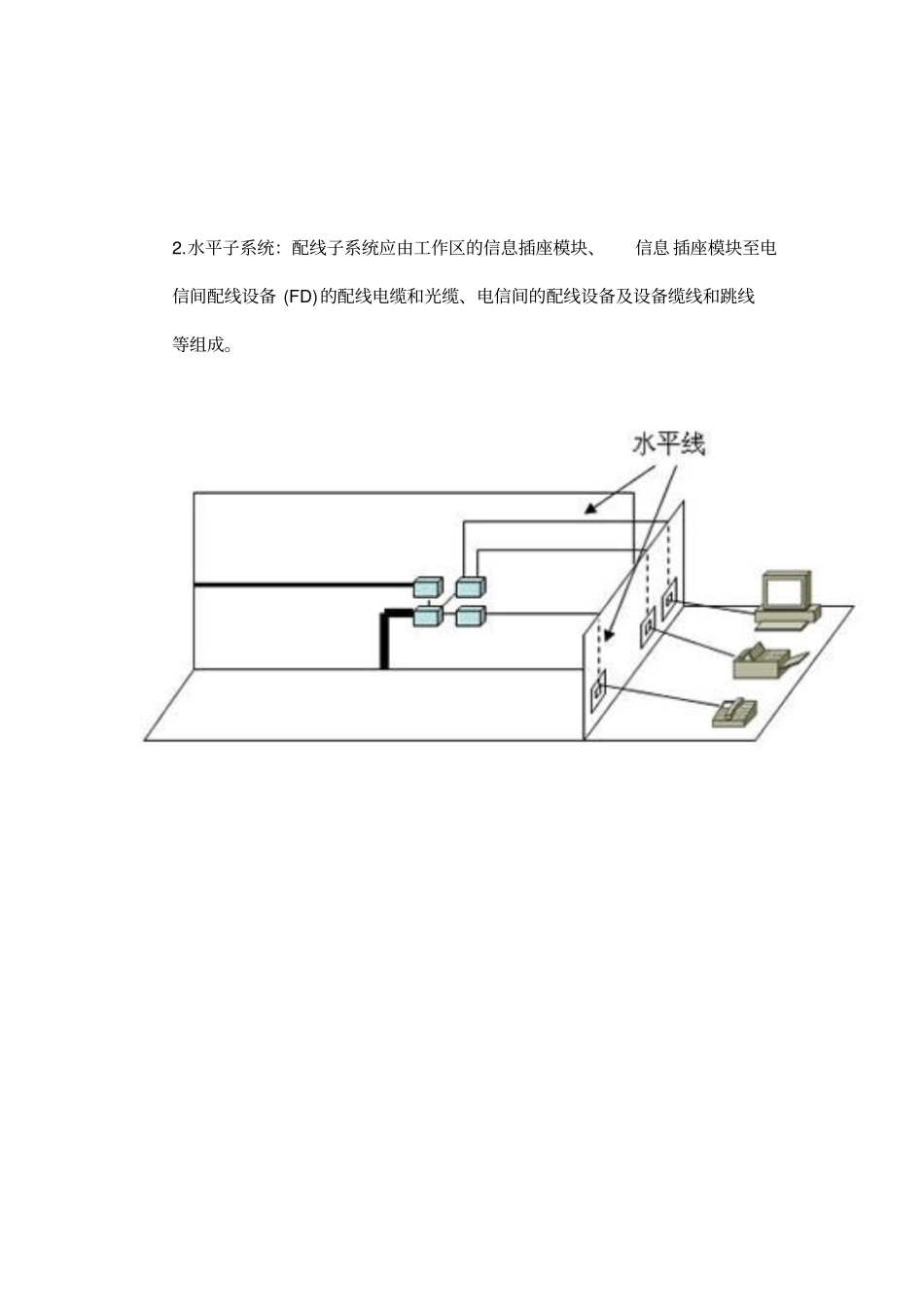

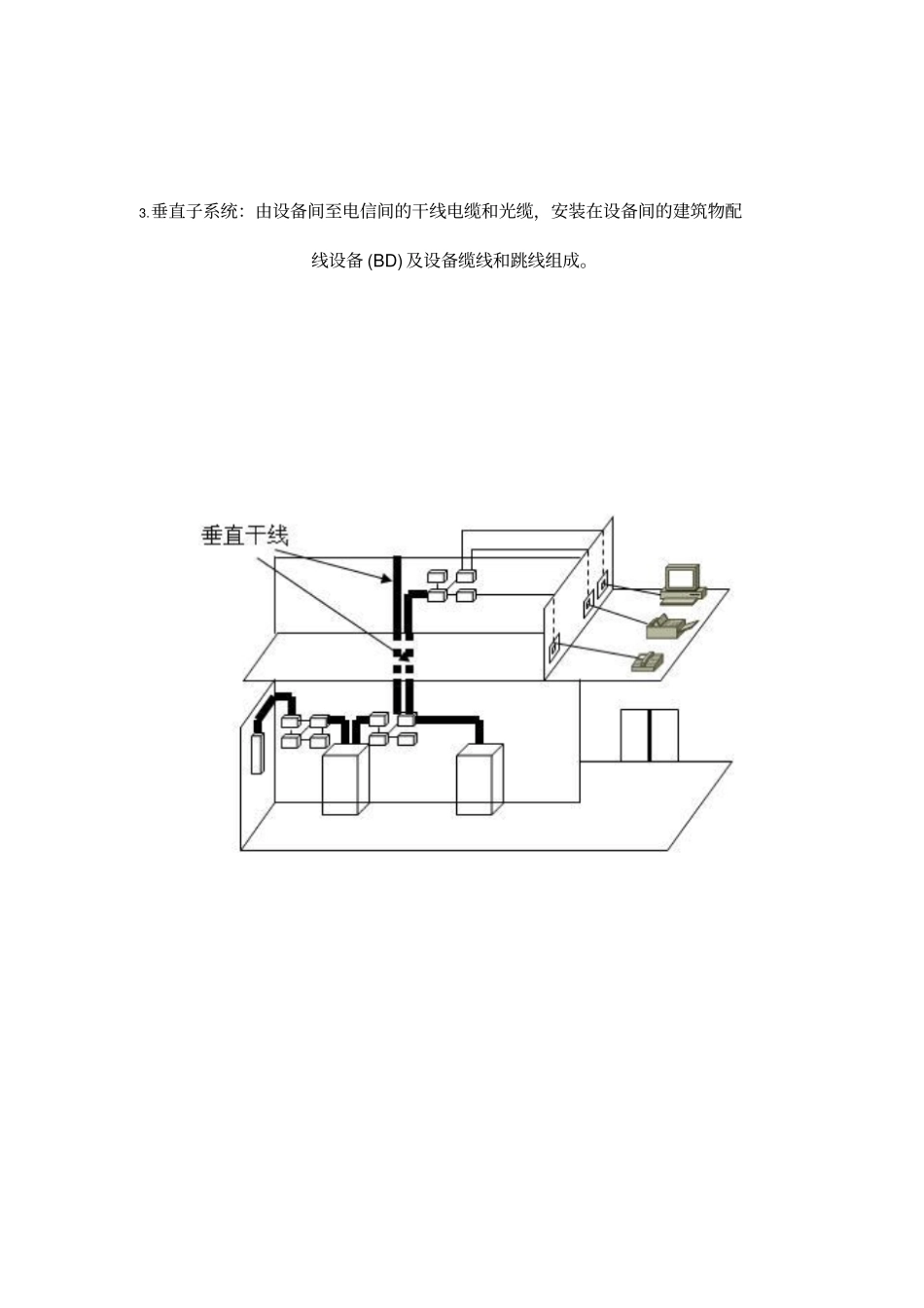

综合布线六大子系统构成图工作区子系统水平子系统垂直子系统设备间子系统管理子系统建筑群子系统1.工作区子系统 :一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应由 配线子系统 的信息插座 模块 (TO)延伸到终端设备处的连接缆线及配器组成。2.水平子系统：配线子系统应由工作区的信息插座模块、信息 插座模块至电信间配线设备 (FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。3.垂直子系统：由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备 (BD) 及设备缆线和跳线组成。4 设备间 :是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。5 管理子系统 :设置在每层配线设备的房间内。管理子系统应由交接间的配线设备，输入 / 输出设备等组成，管理子系统也可应用于设备间子系统。6.建筑群子系统：由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。
