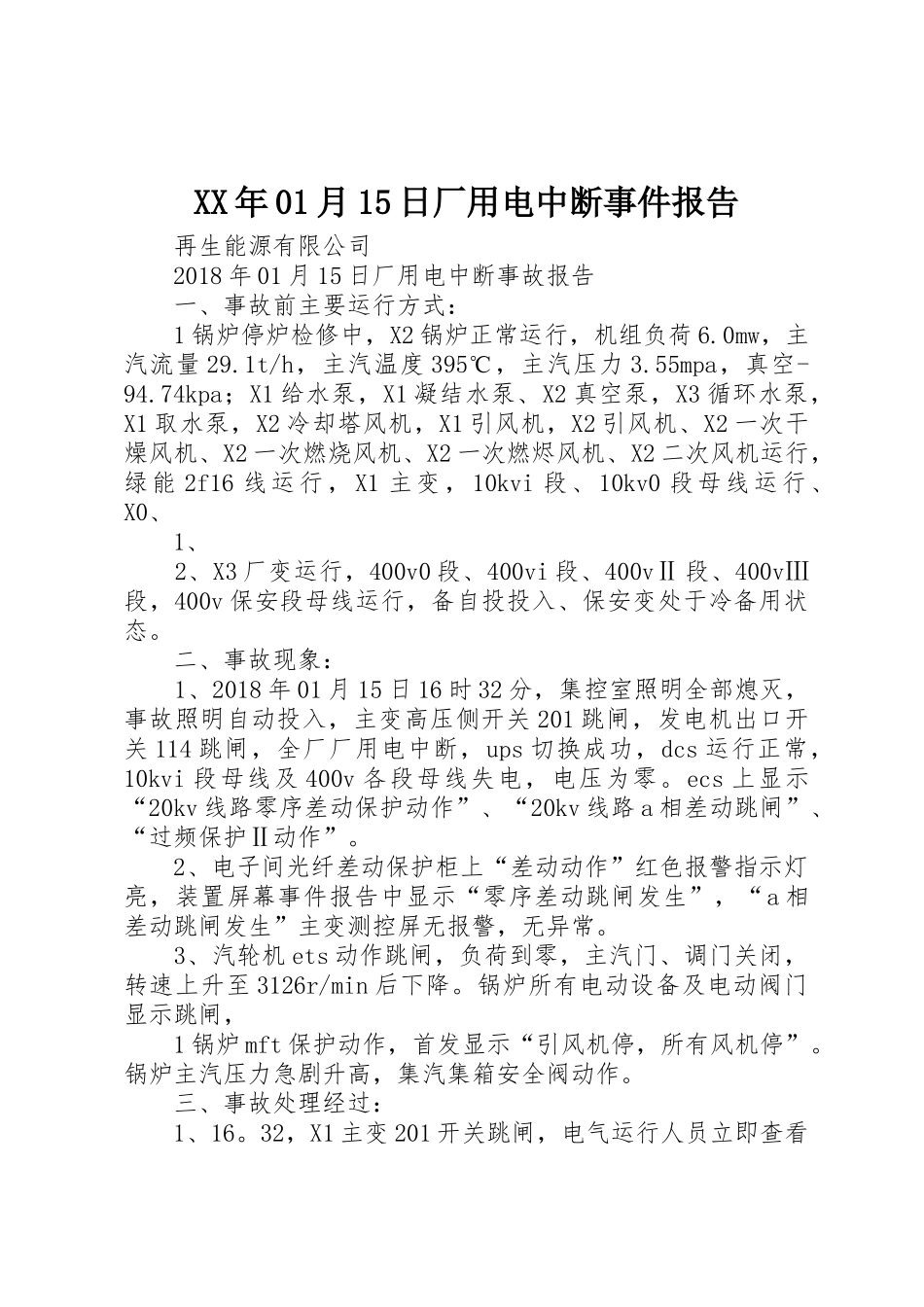

XX 年 01 月 15 日厂用电中断事件报告 再生能源有限公司 2018 年 01 月 15 日厂用电中断事故报告 一、事故前主要运行方式: 1 锅炉停炉检修中,X2 锅炉正常运行,机组负荷 6.0mw,主汽流量 29.1t/h,主汽温度 395℃,主汽压力 3.55mpa,真空-94.74kpa;X1 给水泵,X1 凝结水泵、X2 真空泵,X3 循环水泵,X1 取水泵,X2 冷却塔风机,X1 引风机,X2 引风机、X2 一次干燥风机、X2 一次燃烧风机、X2 一次燃烬风机、X2 二次风机运行,绿能 2f16 线运行,X1 主变,10kvi 段、10kv0 段母线运行、X0、 1、 2、X3 厂变运行,400v0 段、400vi 段、400vⅡ 段、400vⅢ段,400v 保安段母线运行,备自投投入、保安变处于冷备用状态。 二、事故现象: 1、2018 年 01 月 15 日 16 时 32 分,集控室照明全部熄灭,事故照明自动投入,主变高压侧开关 201 跳闸,发电机出口开关 114 跳闸,全厂厂用电中断,ups 切换成功,dcs 运行正常,10kvi 段母线及 400v 各段母线失电,电压为零。ecs 上显示“20kv 线路零序差动保护动作”、“20kv 线路 a 相差动跳闸”、“过频保护Ⅱ动作”。 2、电子间光纤差动保护柜上“差动动作”红色报警指示灯亮,装置屏幕事件报告中显示“零序差动跳闸发生”,“a 相差动跳闸发生”主变测控屏无报警,无异常。 3、汽轮机 ets 动作跳闸,负荷到零,主汽门、调门关闭,转速上升至 3126r/min 后下降。锅炉所有电动设备及电动阀门显示跳闸, 1 锅炉 mft 保护动作,首发显示“引风机停,所有风机停”。锅炉主汽压力急剧升高,集汽集箱安全阀动作。 三、事故处理经过: 1、16。32,X1 主变 201 开关跳闸,电气运行人员立即查看电子设备间主变保护装置动作情况,检查光纤差动保护装置确认为 20kv 线路差动保护动作,检查绿能 2f16 线路电压正常,对侧开关自动重合闸成功,线路无异常。 汽机人员手动启动直流润滑油泵(润滑油压正常),手拍危急保安器,复位自动主汽门启动阀,复位各跳闸泵操作开关,解除各备用泵联锁开关,复位各电动门,切除低油压保护以外其它保护,通知电气。锅炉人员解除所有风机联锁,复位跳闸开关,解除 mft 联锁,变频归零,解除 三、四烟道绞龙及卸灰阀联锁。 2、16 时 35 分,就地检查主变外观没有烧黑,焦灼,瓷套管无裂开,现场没有异味,烟气,没有发现异常。检查主变高压侧开关 201 开关、避雷器、20kv 母线无...
