汽轮机工作原理

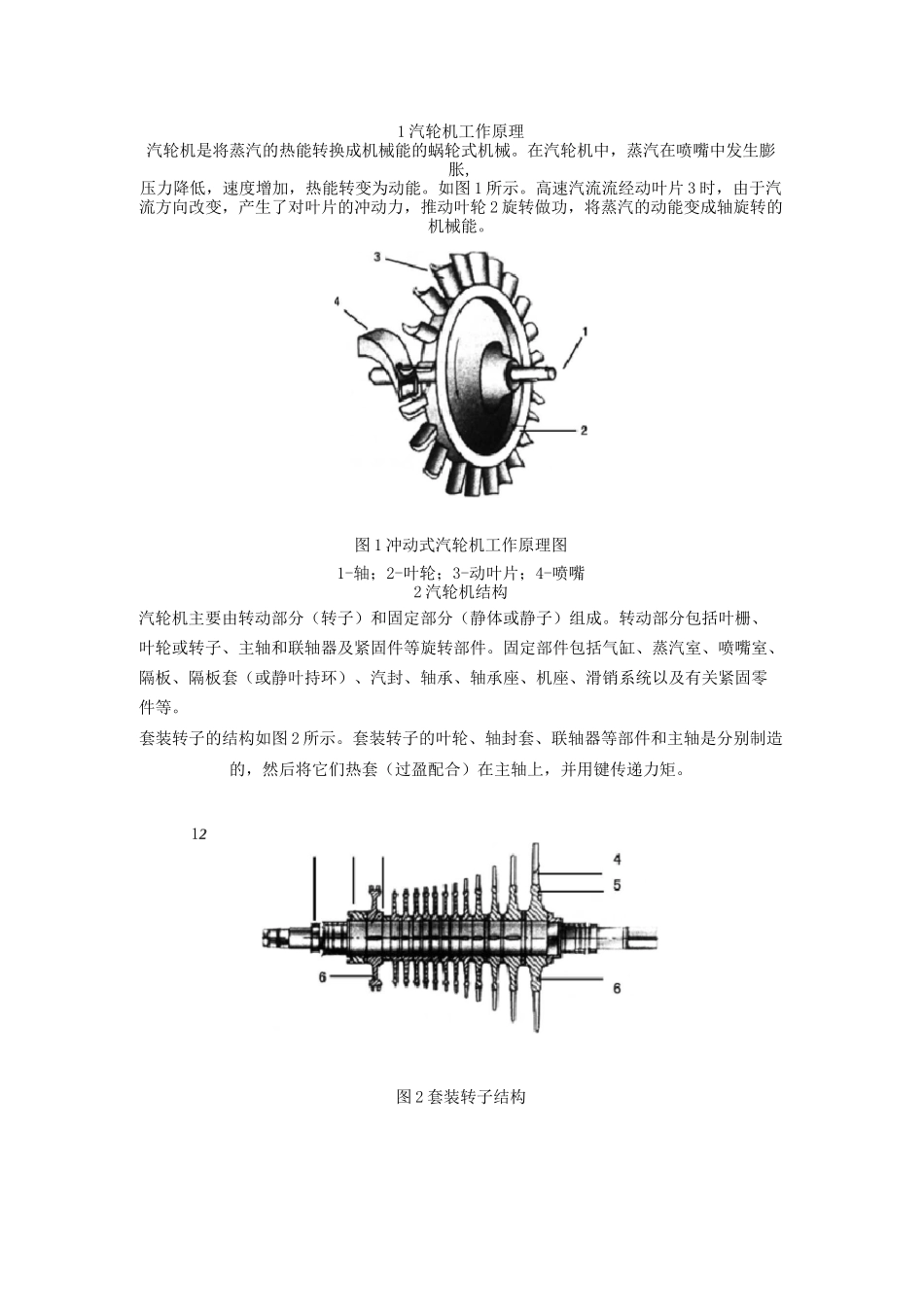

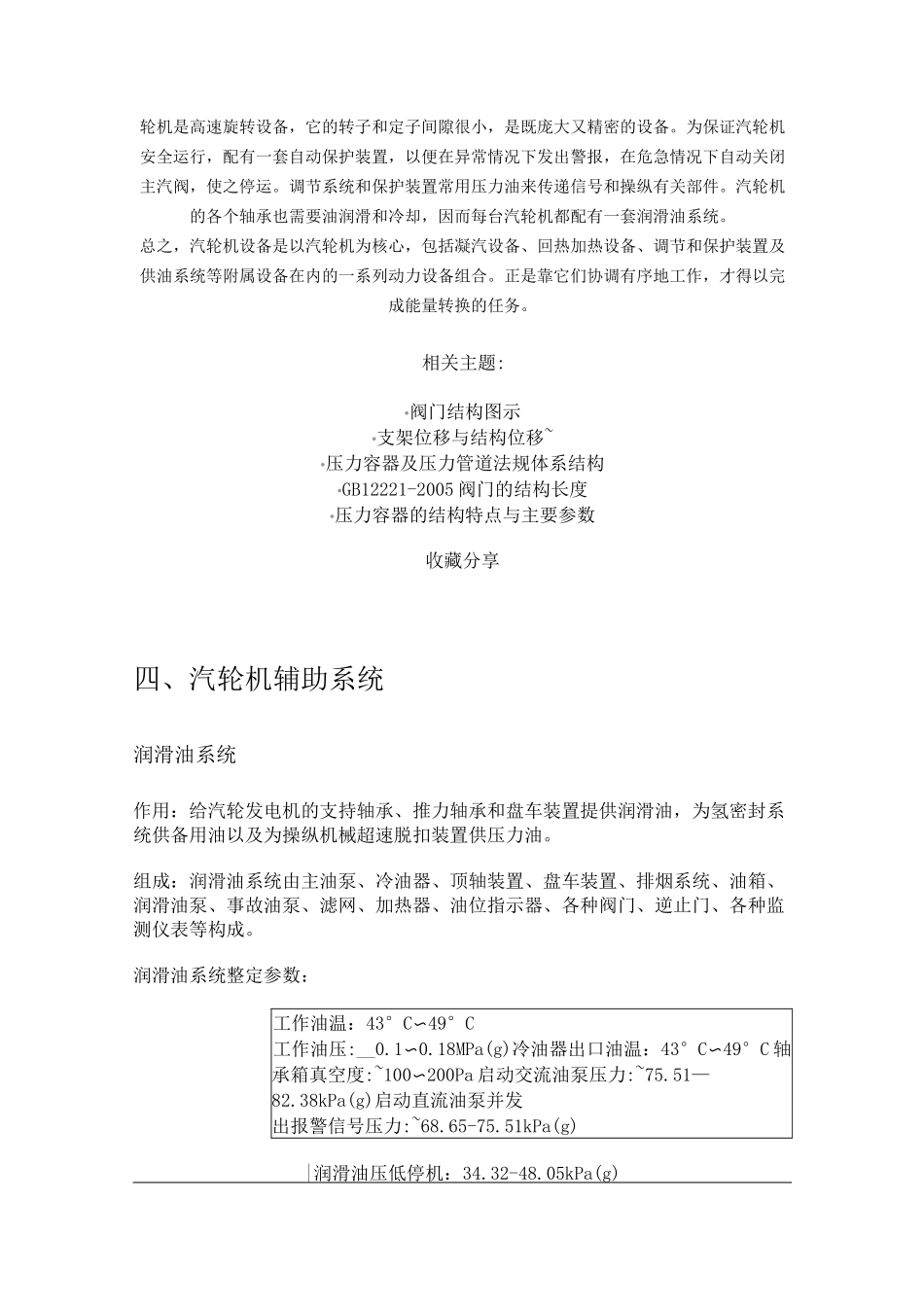

1 汽轮机工作原理汽轮机是将蒸汽的热能转换成机械能的蜗轮式机械。在汽轮机中，蒸汽在喷嘴中发生膨胀,压力降低，速度增加，热能转变为动能。如图 1 所示。高速汽流流经动叶片 3 时，由于汽流方向改变，产生了对叶片的冲动力，推动叶轮 2 旋转做功，将蒸汽的动能变成轴旋转的机械能。图 1 冲动式汽轮机工作原理图1-轴；2-叶轮；3-动叶片；4-喷嘴2 汽轮机结构汽轮机主要由转动部分（转子）和固定部分（静体或静子）组成。转动部分包括叶栅、叶轮或转子、主轴和联轴器及紧固件等旋转部件。固定部件包括气缸、蒸汽室、喷嘴室、隔板、隔板套（或静叶持环）、汽封、轴承、轴承座、机座、滑销系统以及有关紧固零件等。套装转子的结构如图 2 所示。套装转子的叶轮、轴封套、联轴器等部件和主轴是分别制造的，然后将它们热套（过盈配合）在主轴上，并用键传递力矩。12图 2 套装转子结构1-油封环 2-油封套 3-轴 4-动叶槽 5-叶轮 6-平衡槽轮机是高速旋转设备，它的转子和定子间隙很小，是既庞大又精密的设备。为保证汽轮机安全运行，配有一套自动保护装置，以便在异常情况下发出警报，在危急情况下自动关闭主汽阀，使之停运。调节系统和保护装置常用压力油来传递信号和操纵有关部件。汽轮机的各个轴承也需要油润滑和冷却，因而每台汽轮机都配有一套润滑油系统。总之，汽轮机设备是以汽轮机为核心，包括凝汽设备、回热加热设备、调节和保护装置及供油系统等附属设备在内的一系列动力设备组合。正是靠它们协调有序地工作，才得以完成能量转换的任务。相关主题:•阀门结构图示•支架位移与结构位移~•压力容器及压力管道法规体系结构•GB12221-2005 阀门的结构长度•压力容器的结构特点与主要参数收藏分享四、汽轮机辅助系统润滑油系统作用：给汽轮发电机的支持轴承、推力轴承和盘车装置提供润滑油，为氢密封系统供备用油以及为操纵机械超速脱扣装置供压力油。组成：润滑油系统由主油泵、冷油器、顶轴装置、盘车装置、排烟系统、油箱、润滑油泵、事故油泵、滤网、加热器、油位指示器、各种阀门、逆止门、各种监测仪表等构成。润滑油系统整定参数：工作油温：43°C〜49°C工作油压:__0.1〜0.18MPa(g)冷油器出口油温：43°C〜49°C 轴承箱真空度:~100〜200Pa 启动交流油泵压力:~75.51—82.38kPa(g)启动直流油泵并发出报警信号压力:~68.65-75.51kPa(g)|润滑油压低停机：34.32-48.05kPa(g)润滑油系统的运行启动：由交流润滑油泵向系统供油，供...
