射出成型简介

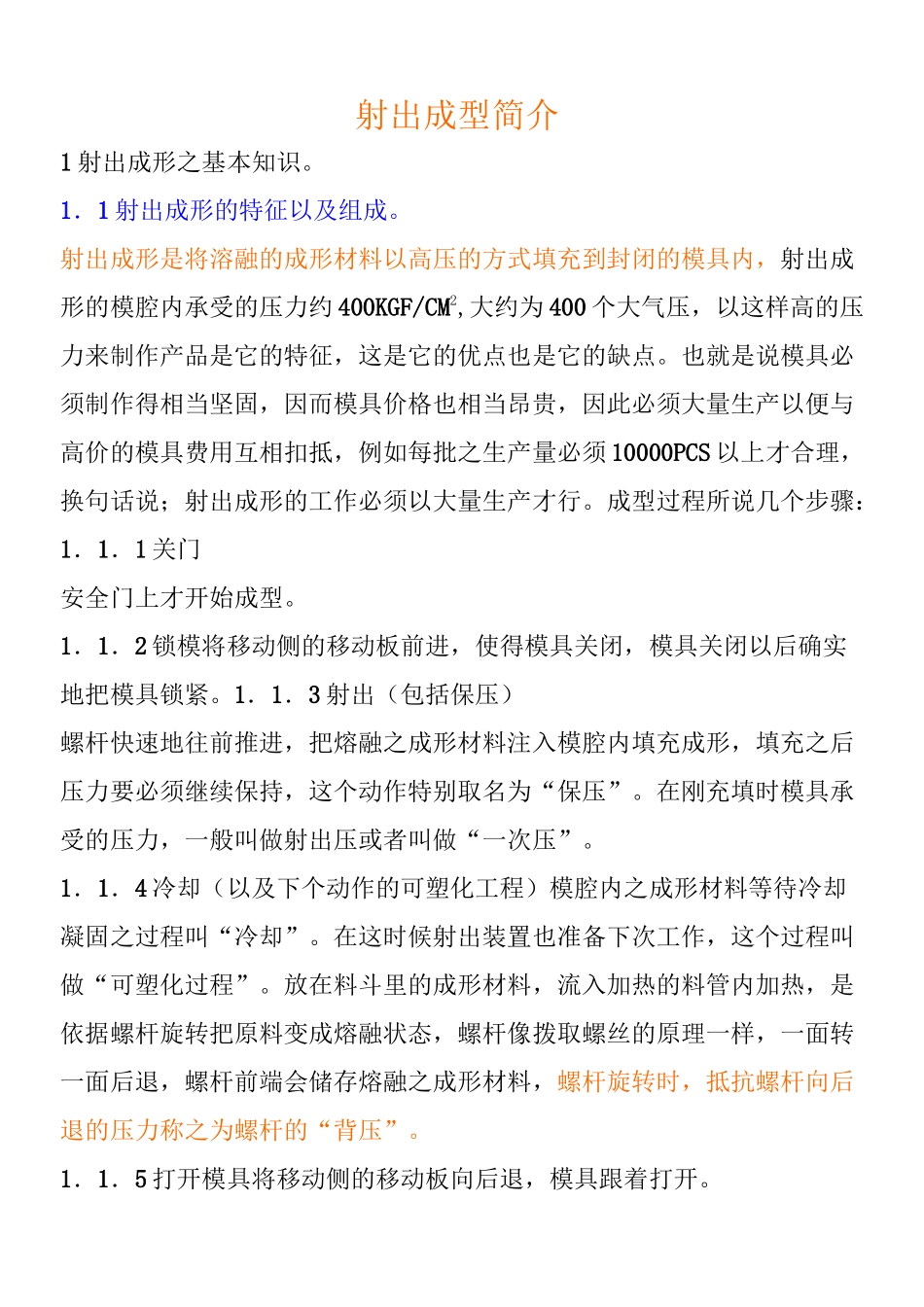

射出成型简介_第1页
1/21

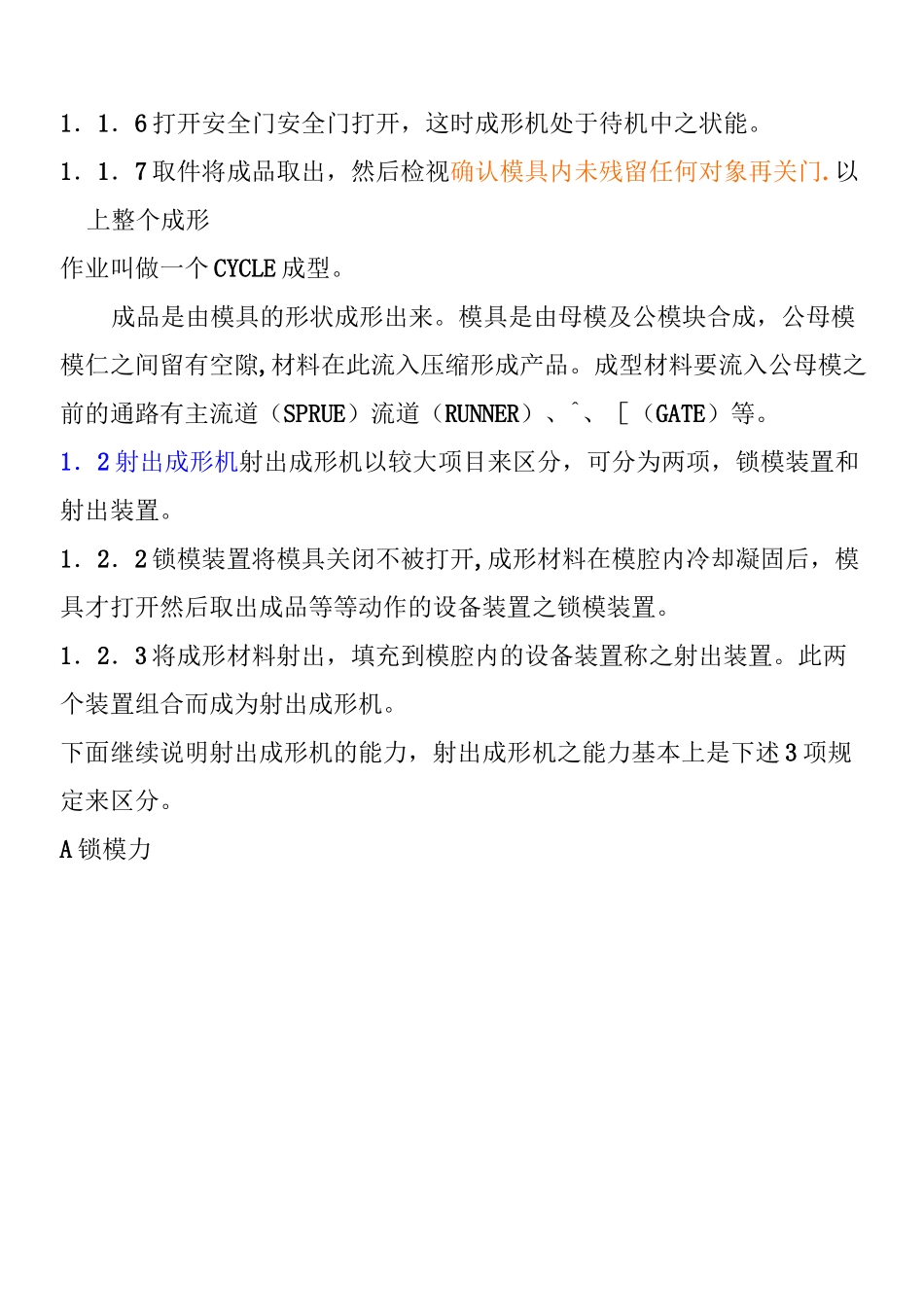

射出成型简介_第2页
2/21

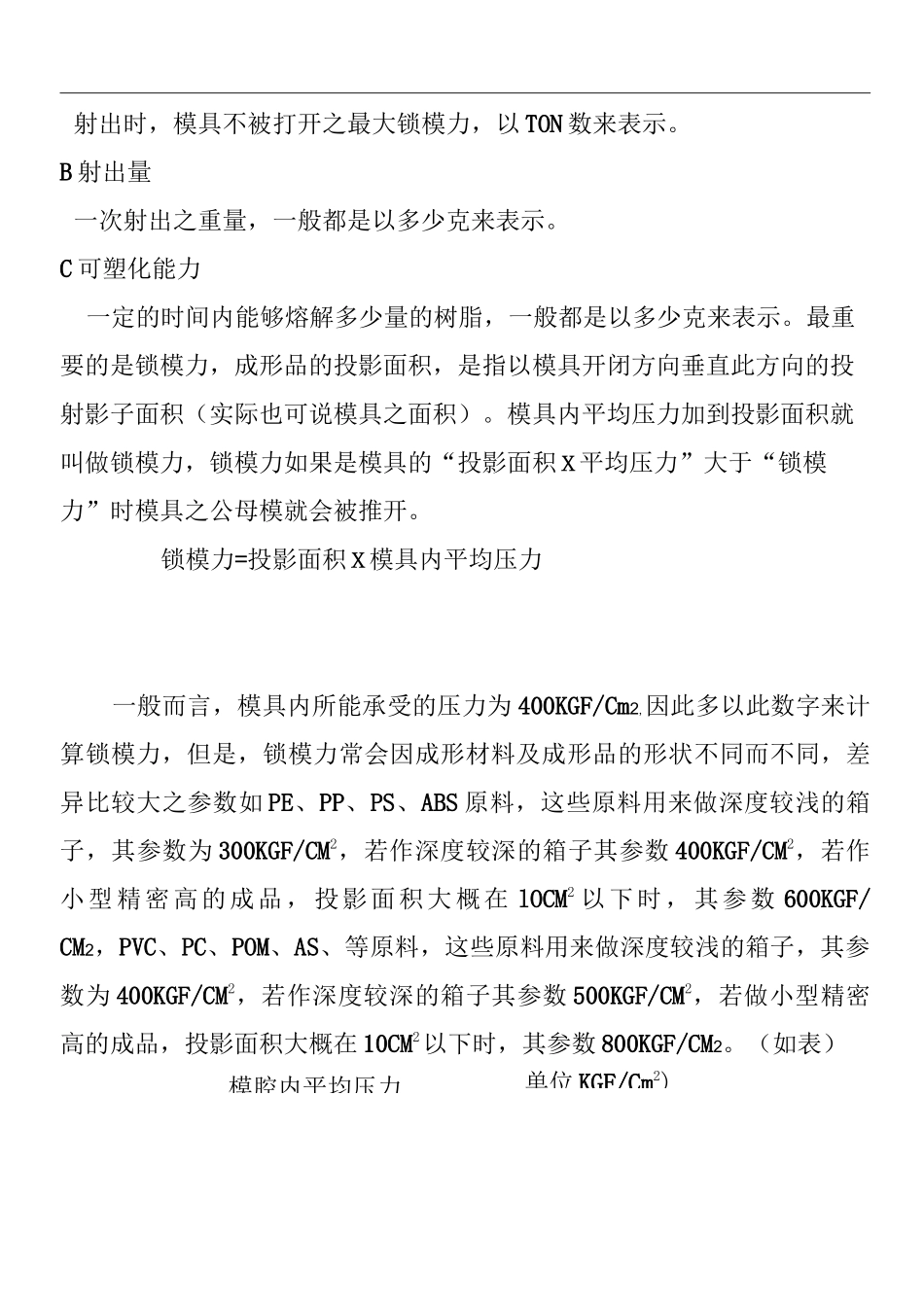

射出成型简介_第3页
3/21
射出成型简介1 射出成形之基本知识。1.1 射出成形的特征以及组成。射出成形是将溶融的成形材料以高压的方式填充到封闭的模具内,射出成形的模腔内承受的压力约 400KGF/CM2,大约为 400 个大气压,以这样高的压力来制作产品是它的特征,这是它的优点也是它的缺点。也就是说模具必须制作得相当坚固,因而模具价格也相当昂贵,因此必须大量生产以便与高价的模具费用互相扣抵,例如每批之生产量必须 10000PCS 以上才合理,换句话说;射出成形的工作必须以大量生产才行。成型过程所说几个步骤:1.1.1 关门安全门上才开始成型。1.1.2 锁模将移动侧的移动板前进,使得模具关闭,模具关闭以后确实地把模具锁紧。1.1.3 射出(包括保压)螺杆快速地往前推进,把熔融之成形材料注入模腔内填充成形,填充之后压力要必须继续保持,这个动作特别取名为“保压”。在刚充填时模具承受的压力,一般叫做射出压或者叫做“一次压”。1.1.4 冷却(以及下个动作的可塑化工程)模腔内之成形材料等待冷却凝固之过程叫“冷却”。在这时候射出装置也准备下次工作,这个过程叫做“可塑化过程”。放在料斗里的成形材料,流入加热的料管内加热,是依据螺杆旋转把原料变成熔融状态,螺杆像拨取螺丝的原理一样,一面转一面后退,螺杆前端会储存熔融之成形材料,螺杆旋转时,抵抗螺杆向后退的压力称之为螺杆的“背压”。1.1.5 打开模具将移动侧的移动板向后退,模具跟着打开。1.1.6 打开安全门安全门打开,这时成形机处于待机中之状能。1.1.7 取件将成品取出,然后检视确认模具内未残留任何对象再关门.以上整个成形作业叫做一个 CYCLE 成型。成品是由模具的形状成形出来。模具是由母模及公模块合成,公母模模仁之间留有空隙,材料在此流入压缩形成产品。成型材料要流入公母模之前的通路有主流道(SPRUE)流道(RUNNER)、^、[(GATE)等。1.2 射出成形机射出成形机以较大项目来区分,可分为两项,锁模装置和射出装置。1.2.2 锁模装置将模具关闭不被打开,成形材料在模腔内冷却凝固后,模具才打开然后取出成品等等动作的设备装置之锁模装置。1.2.3 将成形材料射出,填充到模腔内的设备装置称之射出装置。此两个装置组合而成为射出成形机。下面继续说明射出成形机的能力,射出成形机之能力基本上是下述 3 项规定来区分。A 锁模力模腔内平均压力单位 KGF/Cm2)射出时,模具不被打开之最大锁模力,以 TON 数来表示。B 射出量一次射出之重量...
