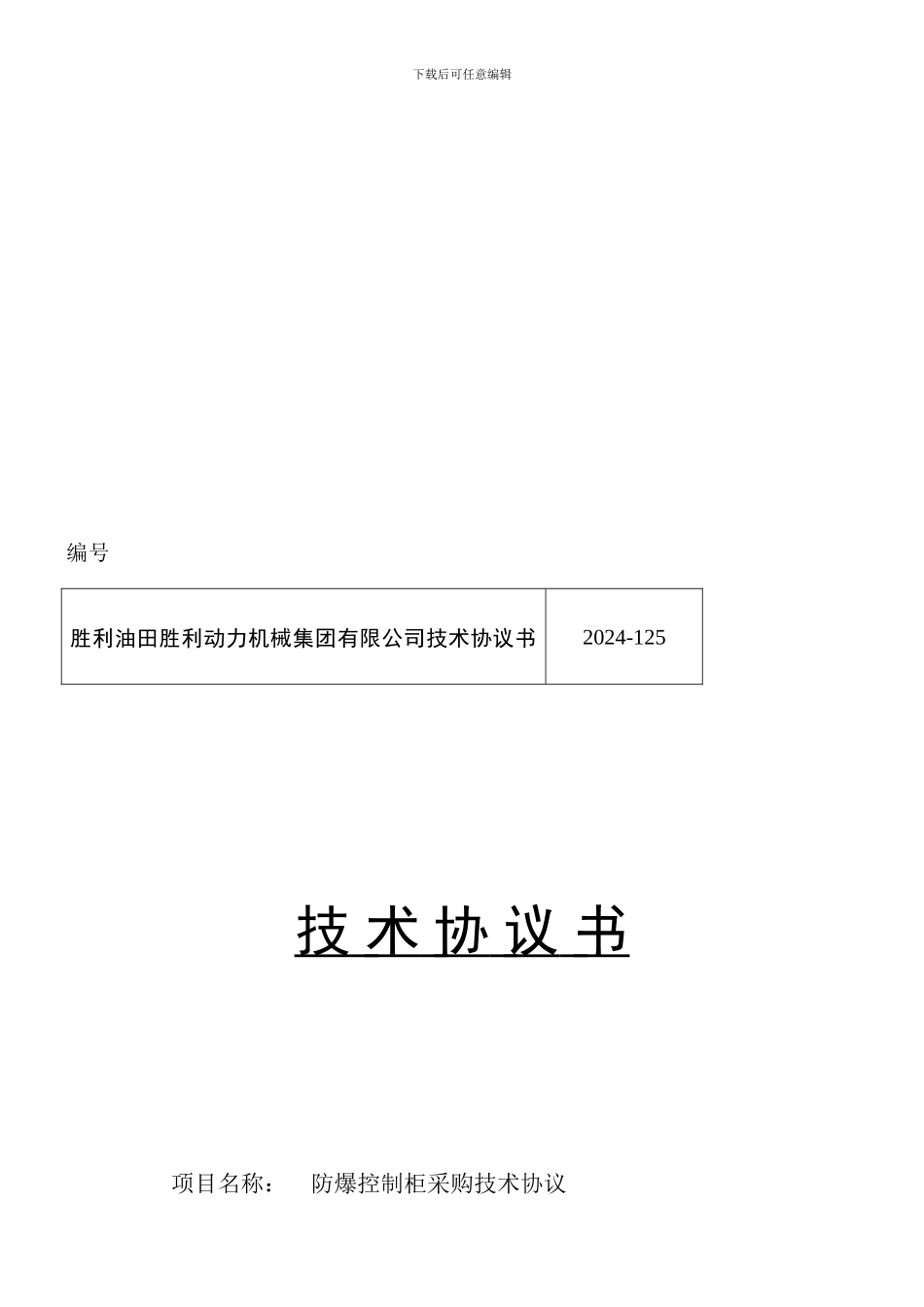

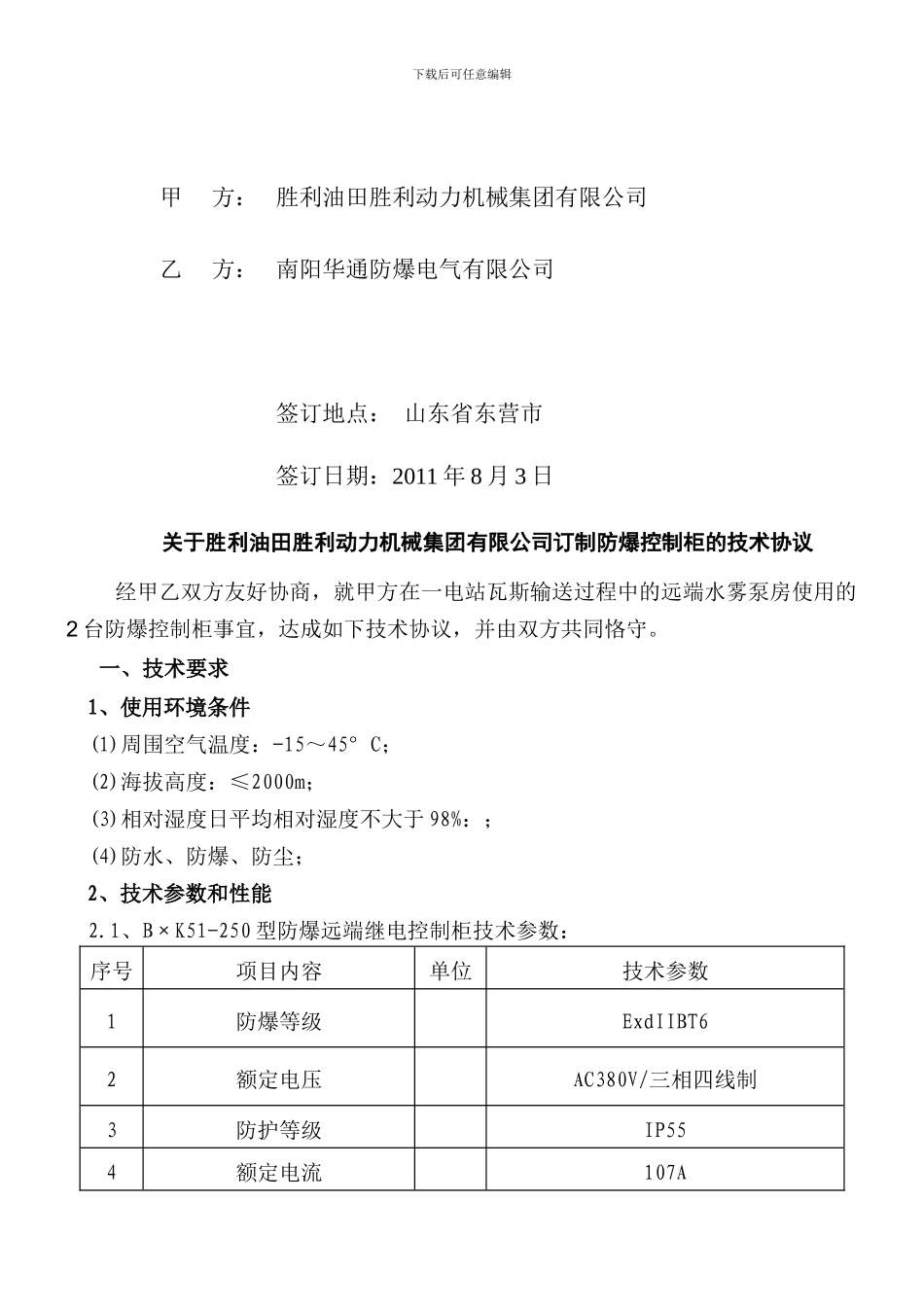

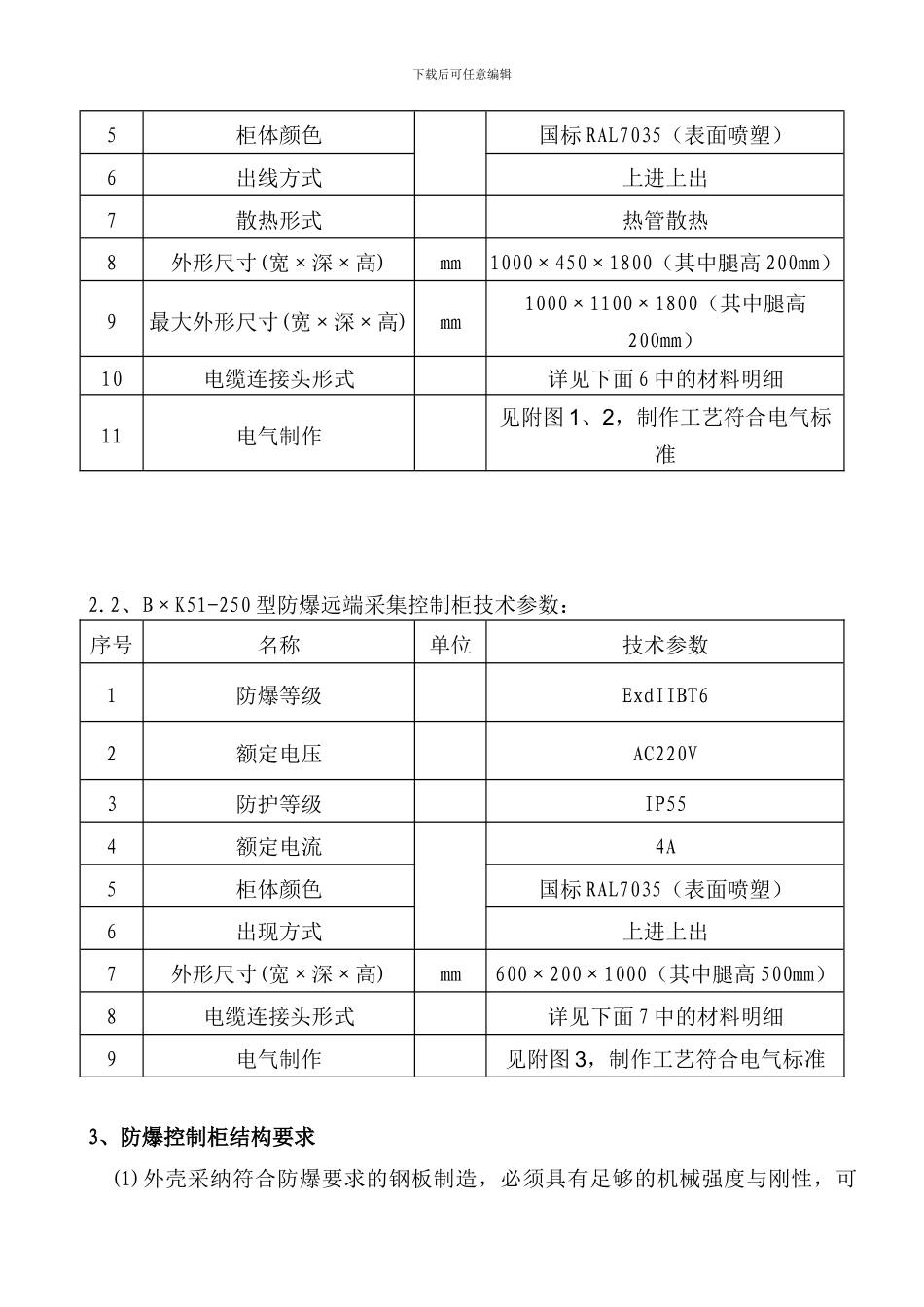

下载后可任意编辑编号 胜利油田胜利动力机械集团有限公司技术协议书2024-125技 术 协 议 书 项目名称： 防爆控制柜采购技术协议下载后可任意编辑甲 方： 胜利油田胜利动力机械集团有限公司乙 方： 南阳华通防爆电气有限公司签订地点： 山东省东营市签订日期：2011 年 8 月 3 日 关于胜利油田胜利动力机械集团有限公司订制防爆控制柜的技术协议经甲乙双方友好协商，就甲方在一电站瓦斯输送过程中的远端水雾泵房使用的2 台防爆控制柜事宜，达成如下技术协议，并由双方共同恪守。一、技术要求1、使用环境条件(1)周围空气温度：-15～45°C；(2)海拔高度：≤2000m；(3)相对湿度日平均相对湿度不大于 98%：；(4)防水、防爆、防尘；2、技术参数和性能2.1、B×K51-250 型防爆远端继电控制柜技术参数： 序号项目内容单位技术参数1防爆等级ExdIIBT62额定电压AC380V/三相四线制3防护等级IP554额定电流107A下载后可任意编辑5柜体颜色国标 RAL7035（表面喷塑）6出线方式上进上出7散热形式热管散热8外形尺寸(宽×深×高)mm1000×450×1800（其中腿高 200mm）9最大外形尺寸(宽×深×高)mm1000×1100×1800（其中腿高200mm）10电缆连接头形式详见下面 6 中的材料明细11电气制作见附图 1、2，制作工艺符合电气标准2.2、B×K51-250 型防爆远端采集控制柜技术参数： 序号名称单位技术参数1防爆等级ExdIIBT62额定电压AC220V3防护等级IP554额定电流4A5柜体颜色国标 RAL7035（表面喷塑）6出现方式上进上出7外形尺寸(宽×深×高)mm600×200×1000（其中腿高 500mm）8电缆连接头形式详见下面 7 中的材料明细9电气制作见附图 3，制作工艺符合电气标准3、防爆控制柜结构要求(1)外壳采纳符合防爆要求的钢板制造，必须具有足够的机械强度与刚性，可下载后可任意编辑完全满足隔爆功能的要求和运输、安装、运行、维护等机械强度的要求；柜内各小室之间应进行金属全分隔并具有各自独立的过压力释放通道，并且压力释放通道不允许面对操作人员。(2)必须有防止因本柜组件故障殃及相邻控制柜的措施；(3)在正常操作和使用时，为保证控制柜时刻具有隔爆功能柜门若不使用专用工具，应不能打开、拆下或移动。(4)沟通电压表的观察窗必须达到外壳所规定的防护等级。(5)防爆控制柜应设置铭牌和标牌，标牌的位置应易于运行操作人员观察。4、制作要求(1)控制柜的图纸见附件，随协议一起生效。(2)按甲方提供的并经乙方确认后的电气原理图图纸制作。(3)防爆远端...
