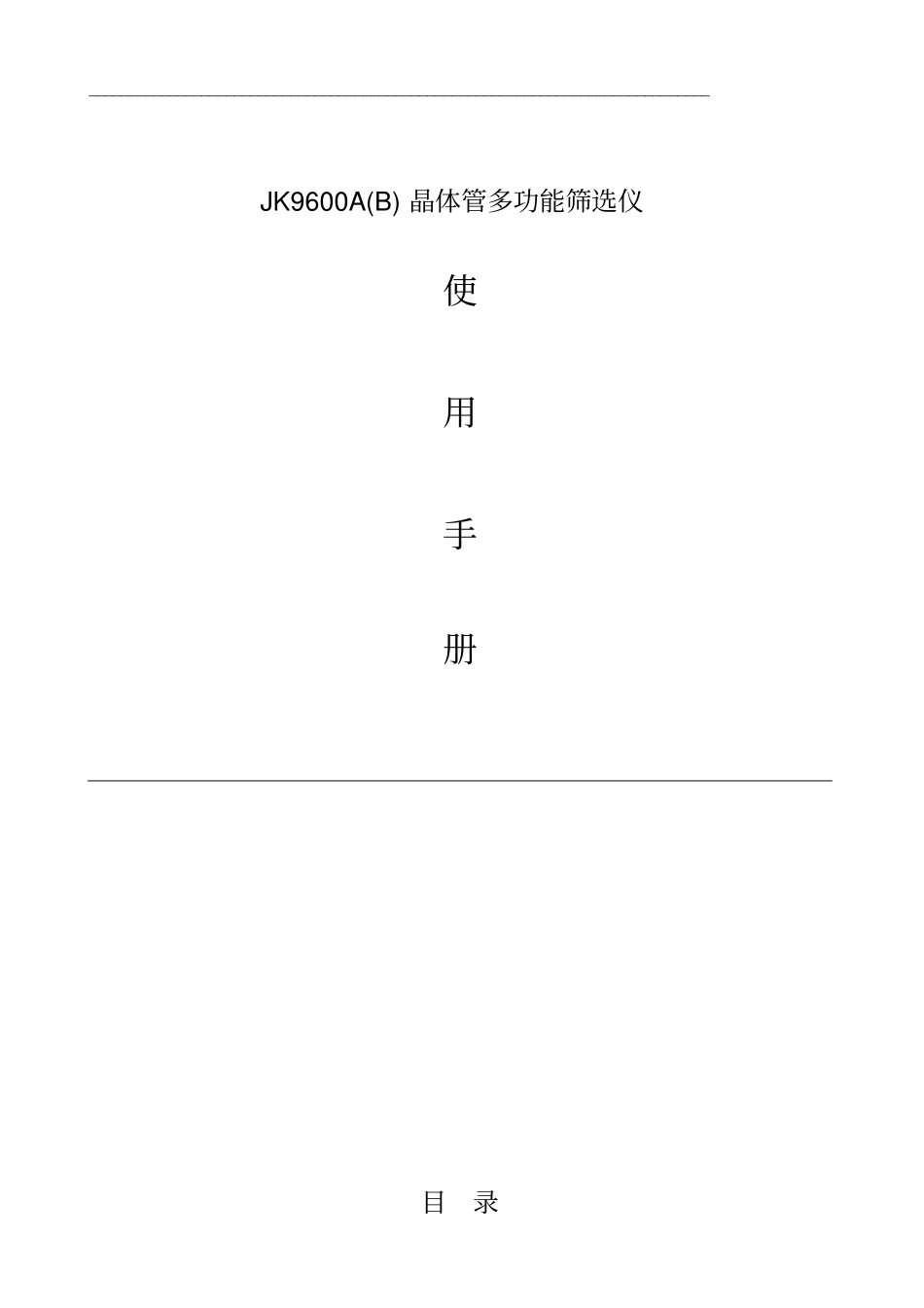

_____________________________________________________________________________ JK9600A(B) 晶体管多功能筛选仪使用手册目录___________________________________概述_____________________主要功能和技术指标_______________________________基本原理___________________________设定操作说明___________________________测试操作说明___________________________显示操作说明_______________________________其它事项_______________________________装箱清单___________________________________________________________________一.概述1 2 4 7 8 8 9 电子镇流器、节能灯生产厂家大多用图示仪对晶体管进行测试,但图示仪读数不直观,没有自动报警功能,操作极其不便,不适合生产线大批量检测使用。特别是漏电流及耐压测试非常麻烦,多数企业只能抽检,无法全检。而且,图示仪无法测试晶体管开关时间,用其控制质量就显得不够全面。 针对这种情况, 本所结合电子镇流器的特殊要求,研制出 JK9600系列晶体管多功能筛选仪。这是传统图示仪的理想替代产品。二.主要功能和技术指标JK9600A 的功能和技术指标1. 测量参数有放大倍数β开关时间(上升时间、存储时间、下降时间)饱和压降V CES及正向压降VBE漏电流I CEO及耐压BV CEO2.对测试的开关时间、β 进行分档,可显示批号;对V CES、V BE、I CEO 、BV CEO 进行超限判断,不合格的发出声光报警,并用指示灯指明哪一项不合格。3. 测试条件可按要求自由调节或设定。①β 测试 Ib 注入电流分三档:、1mA、10mA;②开关时间测试 Ic 电流有四档 0.5A、0.25A、0.1A、0.05A;对应 Ib 电流为 0.1A、0.05A、0.02A、0.01A;③V BE、V CES 的测量条件同开关时间测试条件;④漏电流 I CEO 测试电压 50~650V 连续可调;4. 测试范围及精度5. β :0~精度% ±3 个字6. V BE、VCES:0~2V 精度% ±3 个字7. I CEO:μ A~3mA 精度5% ±3 个字8. BV CEO:50V~650V 精度% ±3 个字9. 开关时间:μS~μ S 精度% ±3 个字1___________________________________________________________________10.分档、超限失效判断依据可自由设置,掉电自动保存,对于不同的管子,有不同的判据,仪器能够同时保存二十组数据,使用时只要调出其中一组就可以,不必每次设定、修改,极大地方便了用户的使用。11.四窗口数字显...
