联通WCDMA项目中兴基站设备B8200+R8840介绍

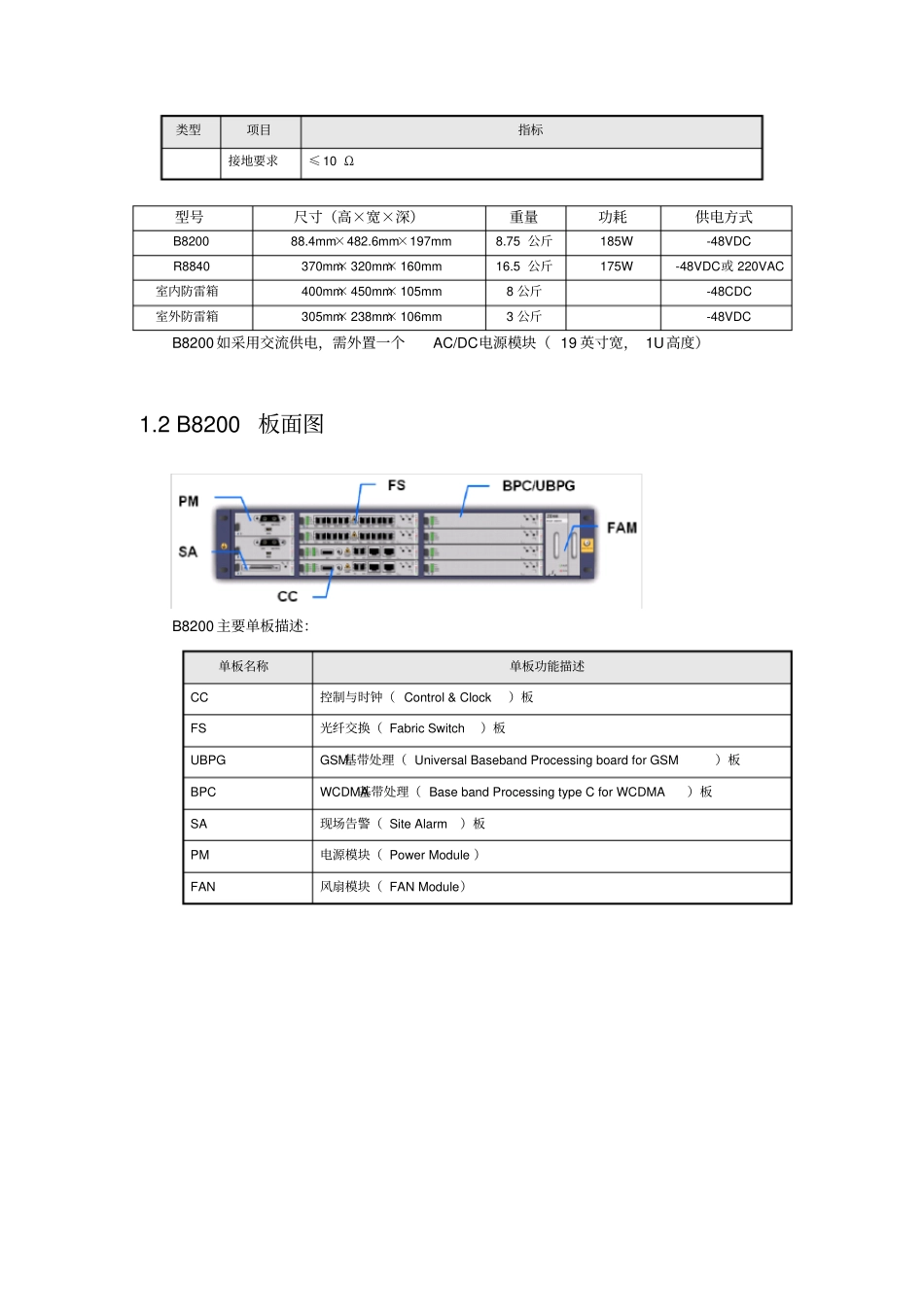

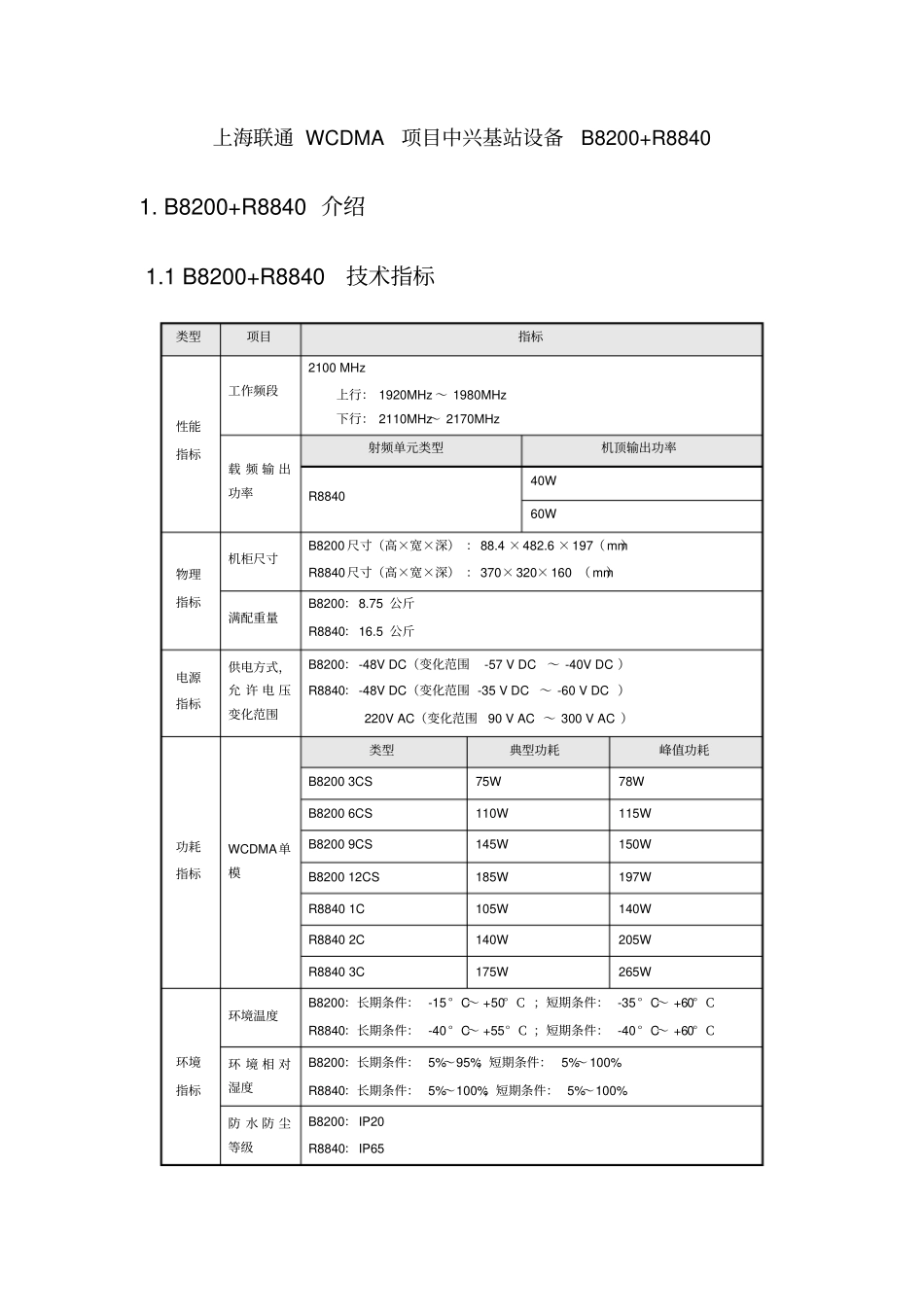

上海联通 WCDMA项目中兴基站设备B8200+R8840 1. B8200+R8840 介绍 1.1 B8200+R8840技术指标类型项目指标性能指标工作频段2100 MHz上行： 1920MHz ～ 1980MHz 下行： 2110MHz～ 2170MHz载 频 输 出功率射频单元类型机顶输出功率R884040W60W物理指标机柜尺寸B8200 尺寸（高×宽×深） ： 88.4 × 482.6 × 197（ mm）R8840尺寸（高×宽×深） ： 370× 320× 160 （ mm）满配重量B8200： 8.75 公斤R8840： 16.5 公斤电源指标供电方式，允 许 电 压变化范围B8200： -48V DC（变化范围 -57 V DC～ -40V DC ）R8840： -48V DC（变化范围 -35 V DC ～ -60 V DC ）220V AC（变化范围90 V AC ～ 300 V AC ）功耗指标WCDMA单模类型典型功耗峰值功耗B8200 3CS75W78WB8200 6CS110W115WB8200 9CS145W150WB8200 12CS185W197WR8840 1C105W140WR8840 2C140W205WR8840 3C175W265W环境指标环境温度B8200：长期条件： -15 ° C～ +50° C ；短期条件： -35 ° C～ +60° CR8840：长期条件： -40 ° C～ +55° C ；短期条件： -40 ° C～ +60° C环 境 相 对湿度B8200：长期条件： 5%～95%；短期条件： 5%～ 100%R8840：长期条件： 5%～100%；短期条件： 5%～100%防 水 防 尘等级B8200： IP20R8840： IP65类型项目指标接地要求≤ 10 Ω型号尺寸（高×宽×深）重量功耗供电方式B820088.4mm×482.6mm×197mm8.75 公斤185W-48VDCR8840370mm× 320mm× 160mm16.5 公斤175W-48VDC或 220VAC室内防雷箱400mm× 450mm× 105mm8 公斤-48CDC室外防雷箱305mm× 238mm× 106mm3 公斤-48VDCB8200 如采用交流供电，需外置一个AC/DC电源模块（ 19 英寸宽， 1U高度）1.2 B8200 板面图B8200 主要单板描述：单板名称单板功能描述CC控制与时钟（ Control & Clock）板FS光纤交换（ Fabric Switch）板UBPGGSM基带处理（ Universal Baseband Processing board for GSM）板BPCWCDMA基带处理（ Base band Processing type C for WCDMA）板SA现场告警（ Site Alarm）板PM电源模块（ Power Module ）FAN风扇模块（ FAN Module）1.3 R8840 外观图和接口图1、BBU与 RRU的光纤接口 2 、 RRU光纤级联接口 3 、电调天线接口 4 、室外防雷箱监控接口 5 、电源接口（交流或直流）6、射频线接口（ RX） 7、射频线接口（ RX/TX）...
