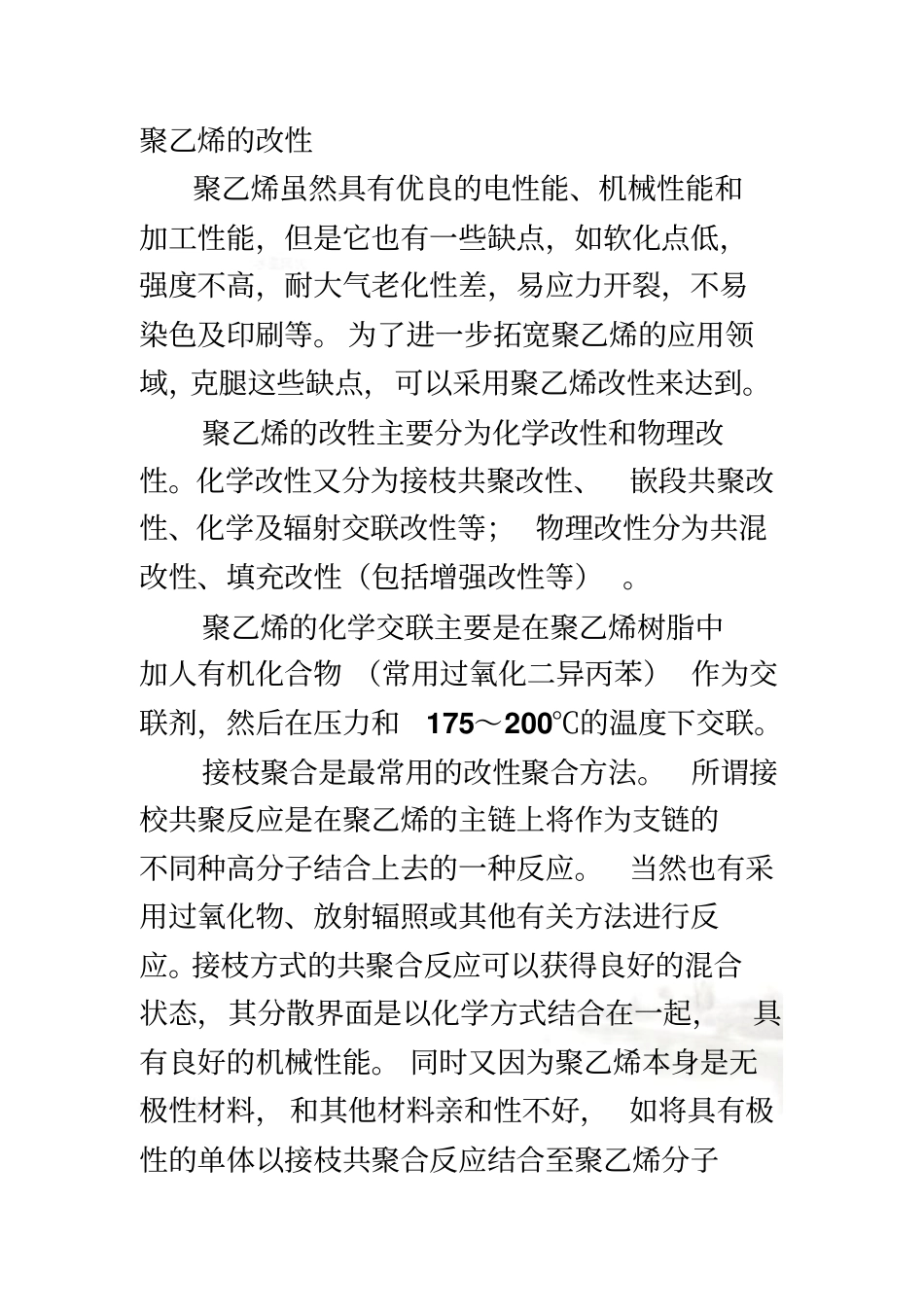

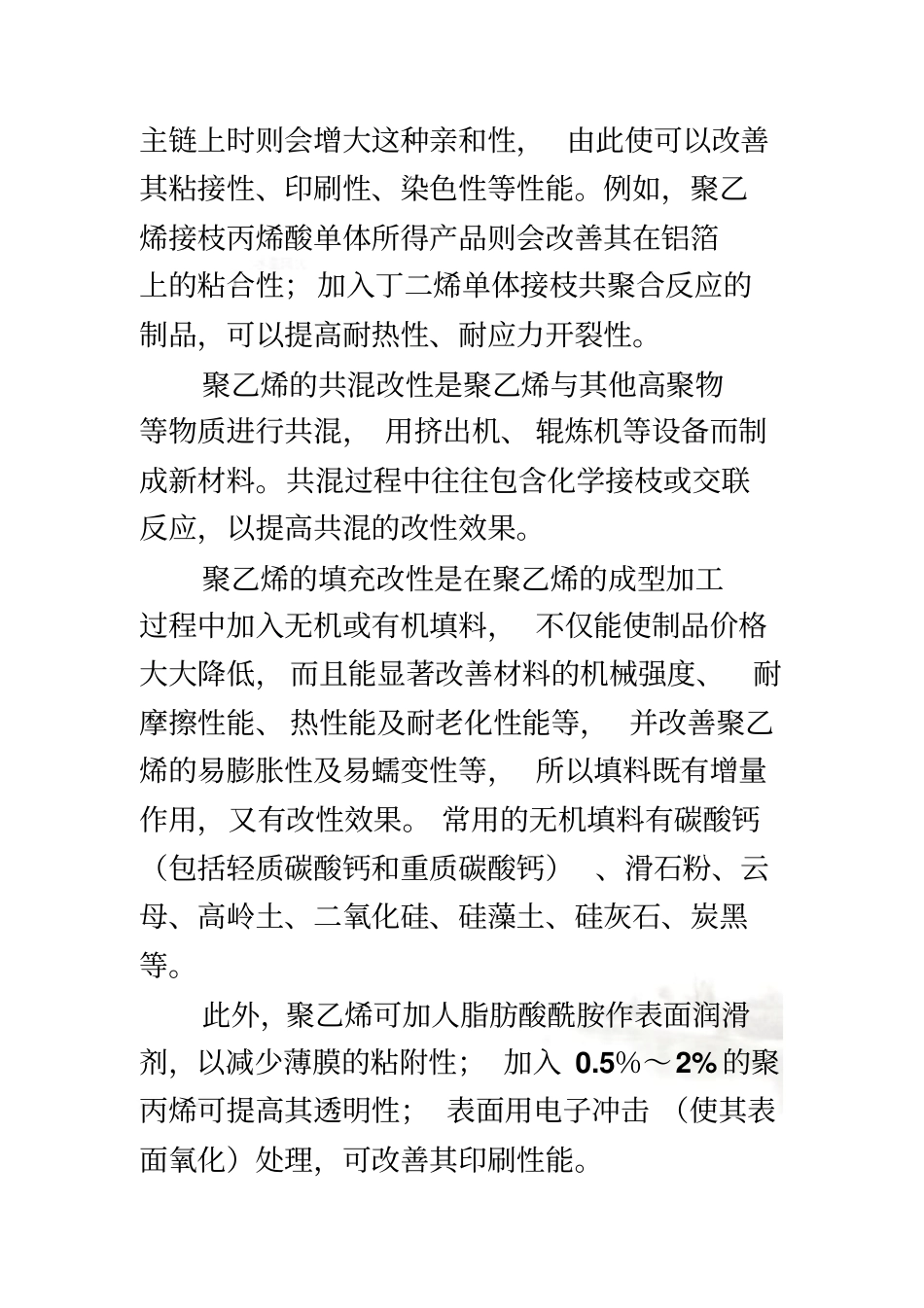

聚乙烯的改性分析聚乙烯的改性聚乙烯虽然具有优良的电性能、机械性能和加工性能，但是它也有一些缺点，如软化点低，强度不高，耐大气老化性差，易应力开裂，不易染色及印刷等。 为了进一步拓宽聚乙烯的应用领域，克腿这些缺点，可以采用聚乙烯改性来达到。聚乙烯的改牲主要分为化学改性和物理改性。化学改性又分为接枝共聚改性、嵌段共聚改性、化学及辐射交联改性等； 物理改性分为共混改性、填充改性（包括增强改性等） 。聚乙烯的化学交联主要是在聚乙烯树脂中加人有机化合物 （常用过氧化二异丙苯） 作为交联剂，然后在压力和175～200℃的温度下交联。接枝聚合是最常用的改性聚合方法。所谓接校共聚反应是在聚乙烯的主链上将作为支链的不同种高分子结合上去的一种反应。当然也有采用过氧化物、放射辐照或其他有关方法进行反应。接枝方式的共聚合反应可以获得良好的混合状态，其分散界面是以化学方式结合在一起，具有良好的机械性能。 同时又因为聚乙烯本身是无极性材料， 和其他材料亲和性不好， 如将具有极性的单体以接枝共聚合反应结合至聚乙烯分子主链上时则会增大这种亲和性， 由此使可以改善其粘接性、印刷性、染色性等性能。例如，聚乙烯接枝丙烯酸单体所得产品则会改善其在铝箔上的粘合性；加入丁二烯单体接枝共聚合反应的制品，可以提高耐热性、耐应力开裂性。聚乙烯的共混改性是聚乙烯与其他高聚物等物质进行共混， 用挤出机、 辊炼机等设备而制成新材料。共混过程中往往包含化学接枝或交联反应，以提高共混的改性效果。聚乙烯的填充改性是在聚乙烯的成型加工过程中加入无机或有机填料， 不仅能使制品价格大大降低， 而且能显著改善材料的机械强度、耐摩擦性能、 热性能及耐老化性能等， 并改善聚乙烯的易膨胀性及易蠕变性等， 所以填料既有增量作用，又有改性效果。 常用的无机填料有碳酸钙（包括轻质碳酸钙和重质碳酸钙） 、滑石粉、云母、高岭土、二氧化硅、硅藻土、硅灰石、炭黑等。此外，聚乙烯可加人脂肪酸酰胺作表面润滑剂，以减少薄膜的粘附性； 加入 0.5％～2% 的聚丙烯可提高其透明性； 表面用电子冲击 （使其表面氧化）处理，可改善其印刷性能。1．交联聚乙烯交联聚乙烯分为有机过氧化物交联聚乙烯、有机硅交联和辐照交联聚乙烯。（1）有机过氧化物交联聚乙烯结构式：制法有机过氧化物交联聚乙烯是聚乙烯以有机过氧化物作为交联剂， 在热的作用下分解而生成高度活泼的游离基。 这些游离基使聚合物...
