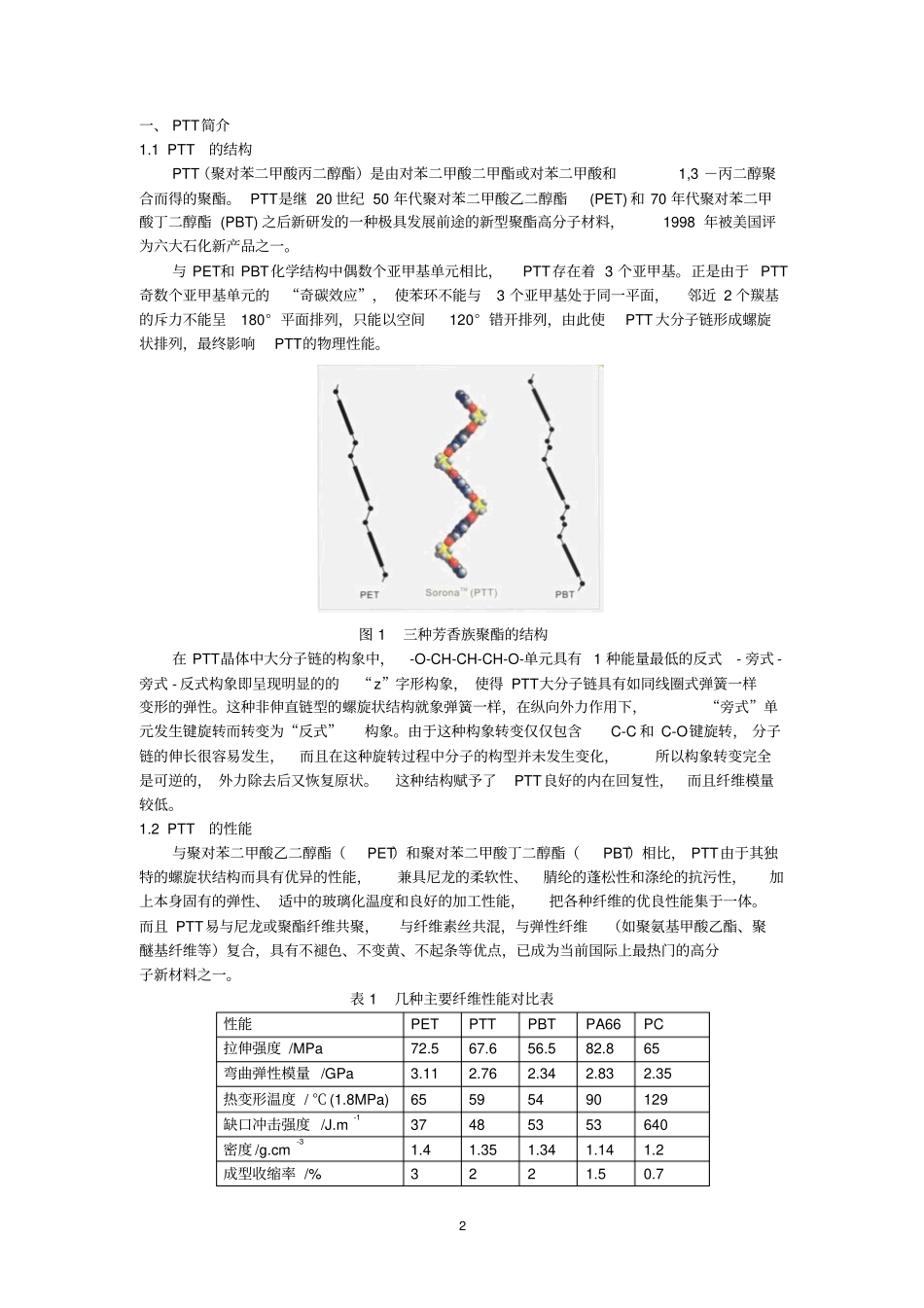

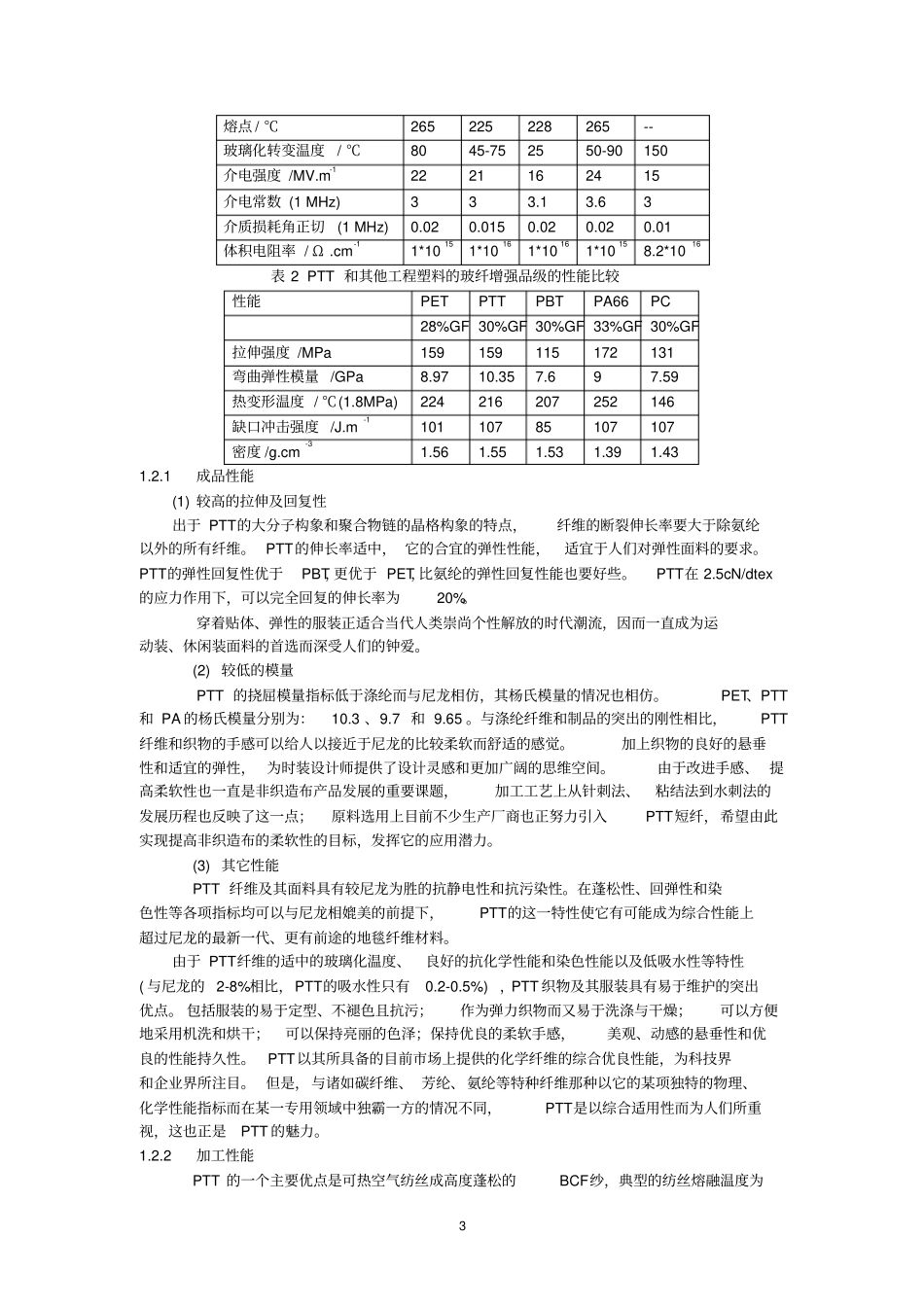

1 聚对苯二甲酸丙二醇酯（PTT）项目建议书2 一、 PTT简介1.1 PTT的结构PTT（聚对苯二甲酸丙二醇酯）是由对苯二甲酸二甲酯或对苯二甲酸和1,3 －丙二醇聚合而得的聚酯。 PTT是继 20 世纪 50 年代聚对苯二甲酸乙二醇酯(PET) 和 70 年代聚对苯二甲酸丁二醇酯 (PBT) 之后新研发的一种极具发展前途的新型聚酯高分子材料，1998 年被美国评为六大石化新产品之一。与 PET和 PBT化学结构中偶数个亚甲基单元相比，PTT存在着 3 个亚甲基。正是由于 PTT奇数个亚甲基单元的“奇碳效应”， 使苯环不能与3 个亚甲基处于同一平面，邻近 2 个羰基的斥力不能呈180° 平面排列，只能以空间120° 错开排列，由此使PTT 大分子链形成螺旋状排列，最终影响PTT的物理性能。图 1 三种芳香族聚酯的结构在 PTT晶体中大分子链的构象中，-O-CH-CH-CH-O-单元具有 1 种能量最低的反式- 旁式 -旁式 - 反式构象即呈现明显的的“z”字形构象， 使得 PTT大分子链具有如同线圈式弹簧一样变形的弹性。这种非伸直链型的螺旋状结构就象弹簧一样，在纵向外力作用下，“旁式”单元发生键旋转而转变为“反式”构象。由于这种构象转变仅仅包含C-C 和 C-O键旋转， 分子链的伸长很容易发生，而且在这种旋转过程中分子的构型并未发生变化，所以构象转变完全是可逆的， 外力除去后又恢复原状。这种结构赋予了PTT良好的内在回复性，而且纤维模量较低。1.2 PTT的性能与聚对苯二甲酸乙二醇酯（PET）和聚对苯二甲酸丁二醇酯（PBT）相比， PTT由于其独特的螺旋状结构而具有优异的性能，兼具尼龙的柔软性、腈纶的蓬松性和涤纶的抗污性，加上本身固有的弹性、 适中的玻璃化温度和良好的加工性能，把各种纤维的优良性能集于一体。而且 PTT易与尼龙或聚酯纤维共聚，与纤维素丝共混，与弹性纤维（如聚氨基甲酸乙酯、聚醚基纤维等）复合，具有不褪色、不变黄、不起条等优点，已成为当前国际上最热门的高分子新材料之一。表 1 几种主要纤维性能对比表性能PET PTT PBT PA66 PC 拉伸强度 /MPa 72.5 67.6 56.5 82.8 65 弯曲弹性模量 /GPa 3.11 2.76 2.34 2.83 2.35 热变形温度 / ℃ (1.8MPa) 65 59 54 90 129 缺口冲击强度 /J.m-137 48 53 53 640 密度 /g.cm-31.4 1.35 1.34 1.14 1.2 成型收缩率 /% 3 2 2 1.5 0.7 3 熔点 / ℃265 225 228 265 -- 玻璃化转变温度/ ℃80 45-75 25 50-90 150 介电强...
