膜厚仪操作规范

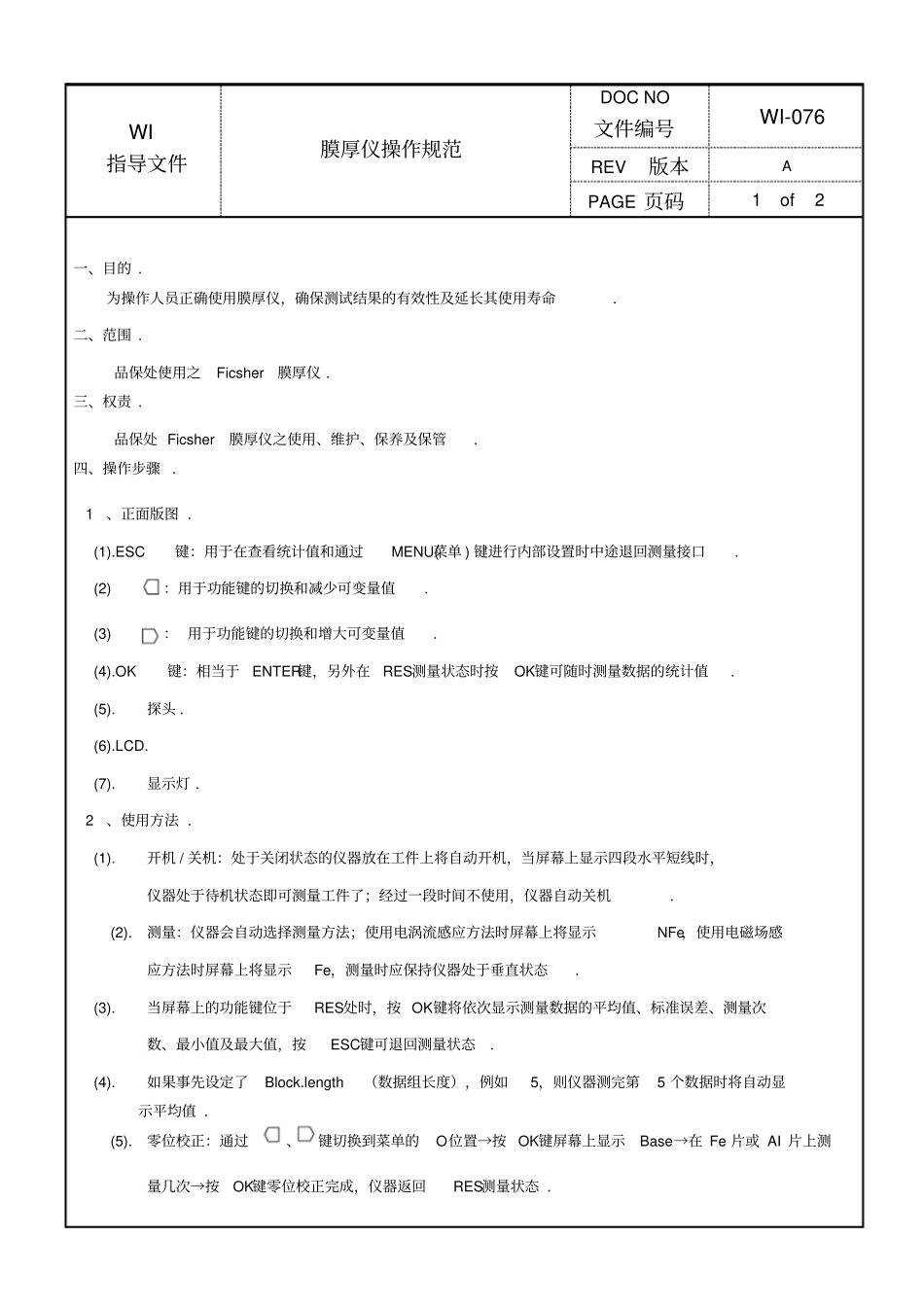

膜厚仪操作规范_第1页
1/3

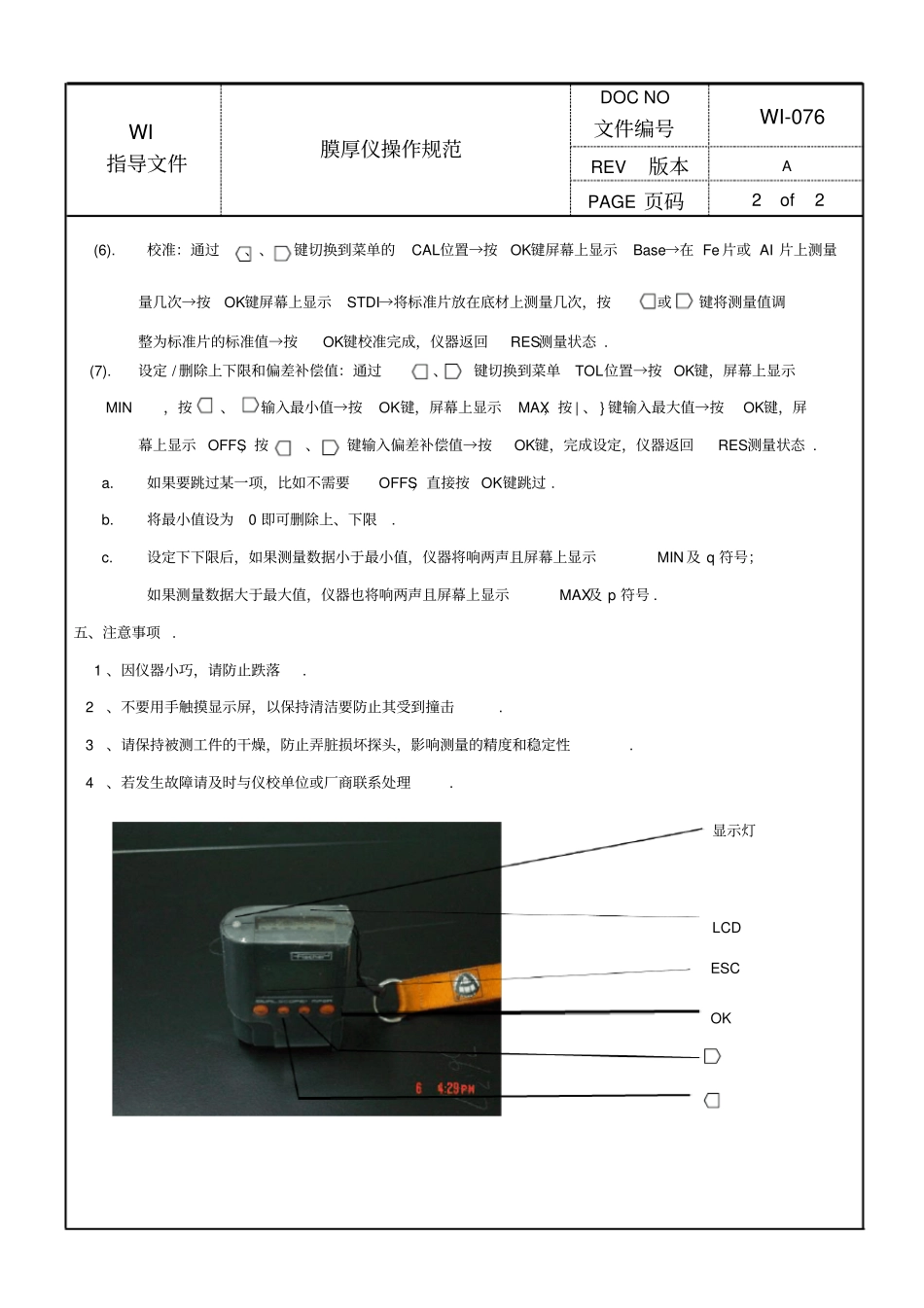

膜厚仪操作规范_第2页
2/3
膜厚仪操作规范_第3页
3/3
WI 指导文件膜厚仪操作规范DOC NO 文件编号WI-076 REV 版本APAGE 页码1 of 2 一、目的 . 为操作人员正确使用膜厚仪,确保测试结果的有效性及延长其使用寿命. 二、范围 . 品保处使用之Ficsher膜厚仪 . 三、权责 . 品保处 Ficsher膜厚仪之使用、维护、保养及保管. 四、操作步骤 . 1、正面版图 . (1).ESC键:用于在查看统计值和通过MENU(菜单 ) 键进行内部设置时中途退回测量接口. (2) :用于功能键的切换和减少可变量值. (3) : 用于功能键的切换和增大可变量值. (4).OK键:相当于ENTER键,另外在RES测量状态时按OK键可随时测量数据的统计值. (5).探头 . (6).LCD. (7).显示灯 . 2、使用方法 . (1).开机 / 关机:处于关闭状态的仪器放在工件上将自动开机,当屏幕上显示四段水平短线时,仪器处于待机状态即可测量工件了;经过一段时间不使用,仪器自动关机. (2).测量:仪器会自动选择测量方法;使用电涡流感应方法时屏幕上将显示NFe,使用电磁场感应方法时屏幕上将显示Fe,测量时应保持仪器处于垂直状态. (3).当屏幕上的功能键位于RES处时,按 OK键将依次显示测量数据的平均值、标准误差、测量次数、最小值及最大值,按ESC键可退回测量状态. (4).如果事先设定了Block.length(数据组长度),例如5,则仪器测完第5 个数据时将自动显示平均值 . (5).零位校正:通过、键切换到菜单的O位置→按 OK键屏幕上显示Base→在 Fe 片或 AI 片上测量几次→按OK键零位校正完成,仪器返回RES测量状态 . WI 指导文件膜厚仪操作规范DOC NO 文件编号WI-076 REV 版本APAGE 页码2 of 2 (6).校准:通过、、键切换到菜单的CAL位置→按OK键屏幕上显示Base→在 Fe 片或 AI 片上测量量几次→按OK键屏幕上显示STDI→将标准片放在底材上测量几次,按或键将测量值调整为标准片的标准值→按OK键校准完成,仪器返回RES测量状态 . (7).设定 / 删除上下限和偏差补偿值:通过、键切换到菜单TOL位置→按 OK键,屏幕上显示 MIN,按、输入最小值→按OK键,屏幕上显示MAX,按 | 、 } 键输入最大值→按OK键,屏幕上显示 OFFS,按、键输入偏差补偿值→按OK键,完成设定,仪器返回RES测量状态 . a.如果要跳过某一项,比如不需要OFFS,直接按 OK键跳过 . b.将最小值设为0 即可删除上、下限. c.设定下下限后,如果测量数据小于最小值,仪器将响两声且屏幕上显示MIN 及 q 符号;如果测量数据大于最大值...
