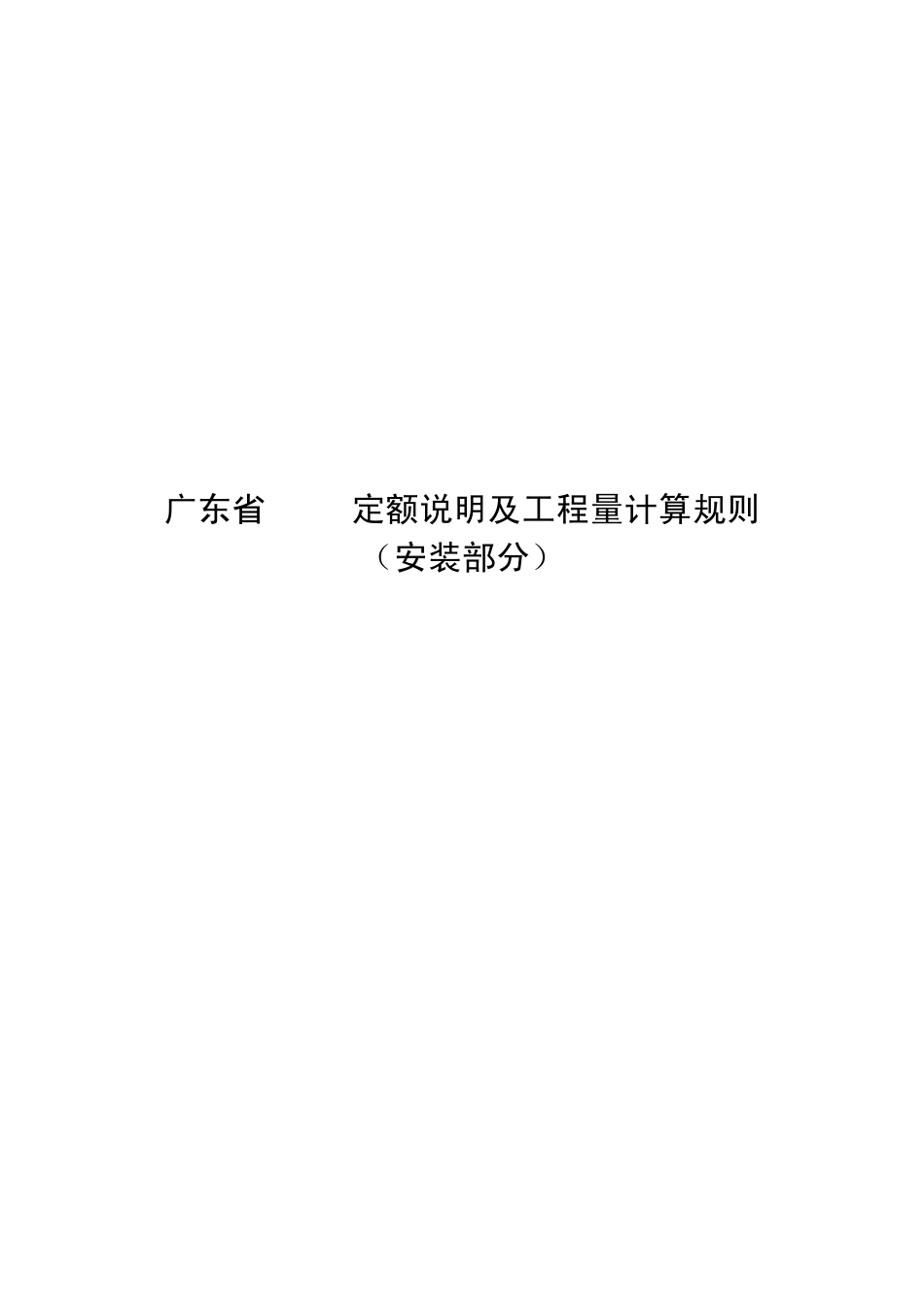

广东省 2006定额说明及工程量计算规则 (安装部分) 1 C.2电气设备安装工程 C.2.1变压器 说明 2.1.1 本章定额包括油浸电力变压器安装、干式变压器安装、消弧线圈安装、电力变压器干燥、变压器油过滤等内容。 2.1.2 油浸电力变压器安装定额同样适用于自耦式变压器、带负荷调压变压器的安装。电炉变压器按同容量电力变压器定额乘以系数2.0,整流变压器执行同容量电力变压器定额乘以系数1.60。 2.1.3 变压器的器身检查:4000kV· A 以下是按吊芯检查考虑,4000kV· A 以上是按吊钟罩考虑,如果4000kV· A 以上的变压器需吊芯检查时,定额机械台班乘以系数2.0。 2.1.4 干式变压器如果带有保护外罩时,人工和机械乘以系数1.2。 2.1.5 整流变压器、消弧线圈、并联电抗器的干燥,执行同容量变压器干燥定额,电炉变压器按同容量变压器干燥定额乘以系数2.0。 2.1.6 变压器油是按设备带来考虑的,但施工中变压器油的过滤损耗及操作损耗已包括在有关定额中。 2.1.7 变压器安装过程中放注油、油过滤所使用的油罐,已摊入油过滤定额中。 2.1.8 本章定额不包括下列工作内容: 2.1.8.1 变压器干燥棚的搭拆工作,若发生时可按实计算。 2.1.8.2 变压器铁梯及母线铁构件的制作、安装,另执行本册铁构件制作、安装定额。 2.1.8.3 瓦斯继电器的检查及试验已列入变压器系统调整试验定额内。 2.1.8.4 端子箱、控制箱的制作、安装,另执行本册相应定额。 2.1.8.5 二次喷漆发生时按本册相应定额执行。 工程量计算规则 2.1.1 变压器安装,按不同容量以"台 "计算。 2.1.2 变压器通过试验,判定绝缘受潮时才需进行干燥,所以只有需要干燥的变压器才能计取此项费用(编制施工图预算时可列此项,工程结算时根据实际情况再作处理),以"台 "计算。 2.1.3 消弧线圈的干燥以"台 "计算。 2.1.4 变压器油过滤不论过滤多少次,直到过滤合格为止,以"t"计算。其具体计算方法如下: 1.变压器安装定额未包括绝缘油的过滤,需要过滤时,可按制造厂提供的油量计算。 2.油断路器及其他充油设备的绝缘油过滤,可按制造厂规定的充油量计算。 计算公式:油过滤数量(t)=设备油重(t)× (1+损耗率) C.2.2配电装置 2 说明 2.2.1 本章定额包括油断路器安装、真空断路器、SF6 断路器安装、大型空气断路器、真空接触器安装、隔离开关、负荷开关安装、互感器安装、熔断器、避雷器安装、电抗器安装、电抗器干燥、电力电容器安装、并联补偿电...
