库存管理系统数据库设计

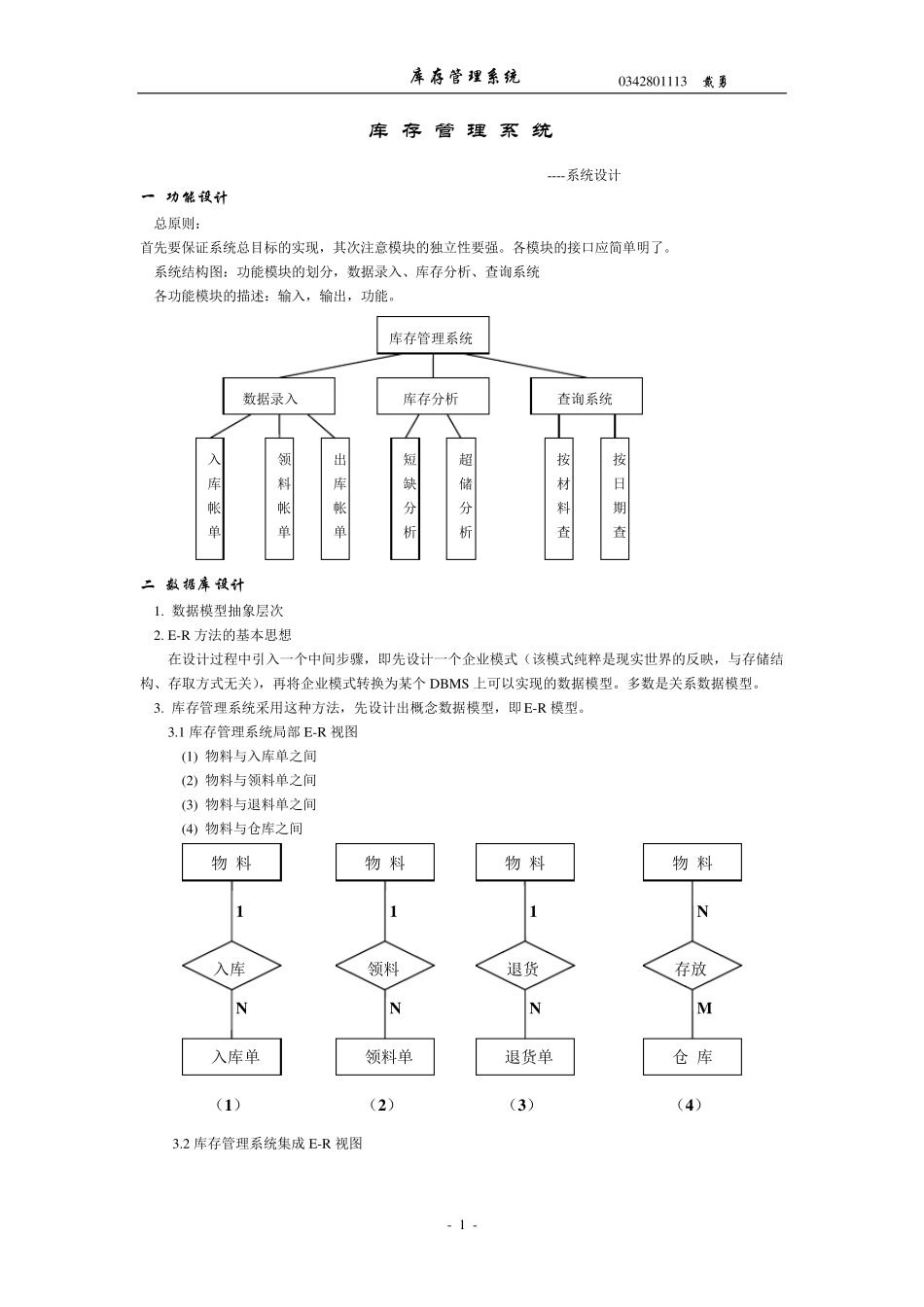

库存管理系统数据库设计_第1页
1/10

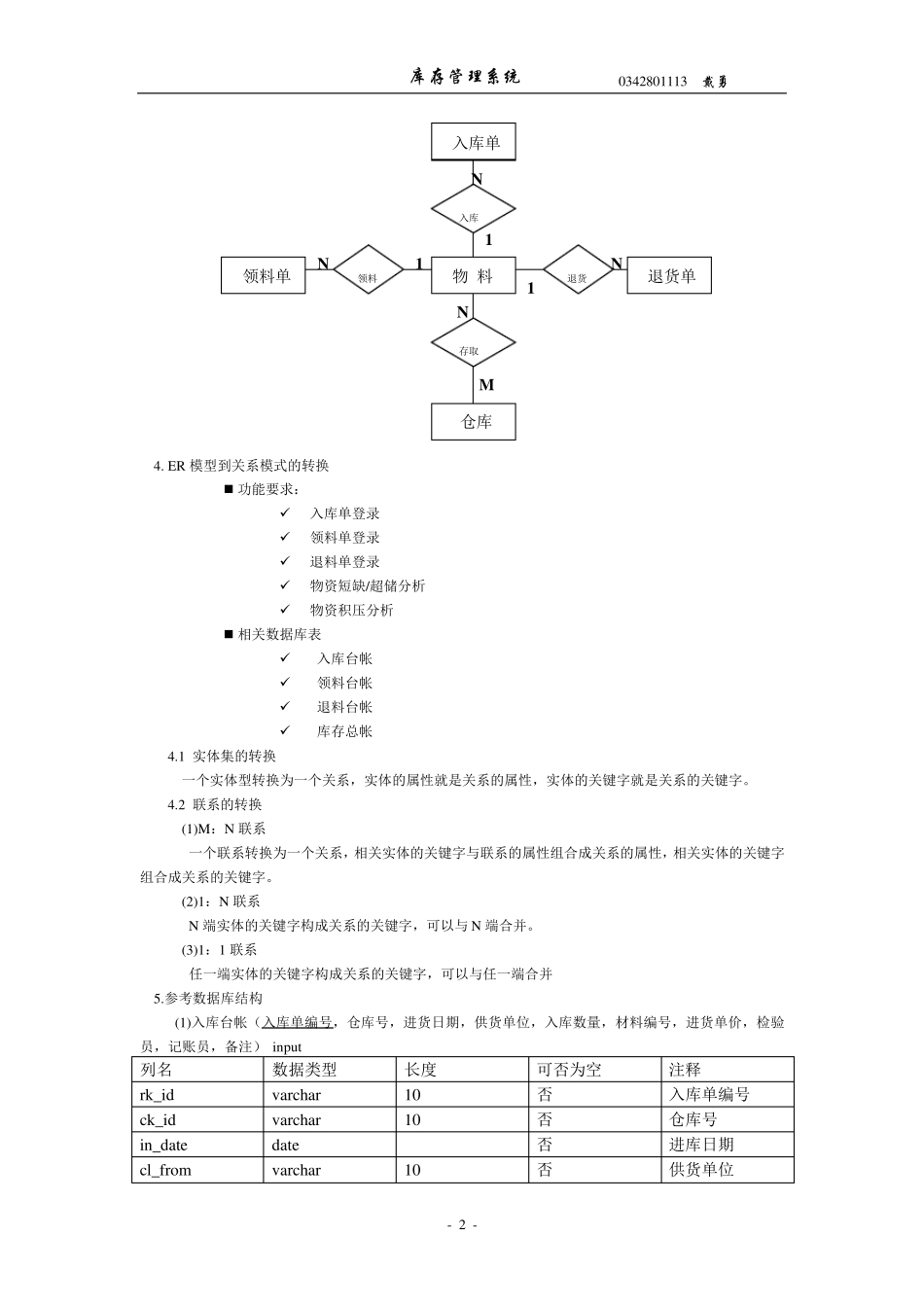

库存管理系统数据库设计_第2页
2/10

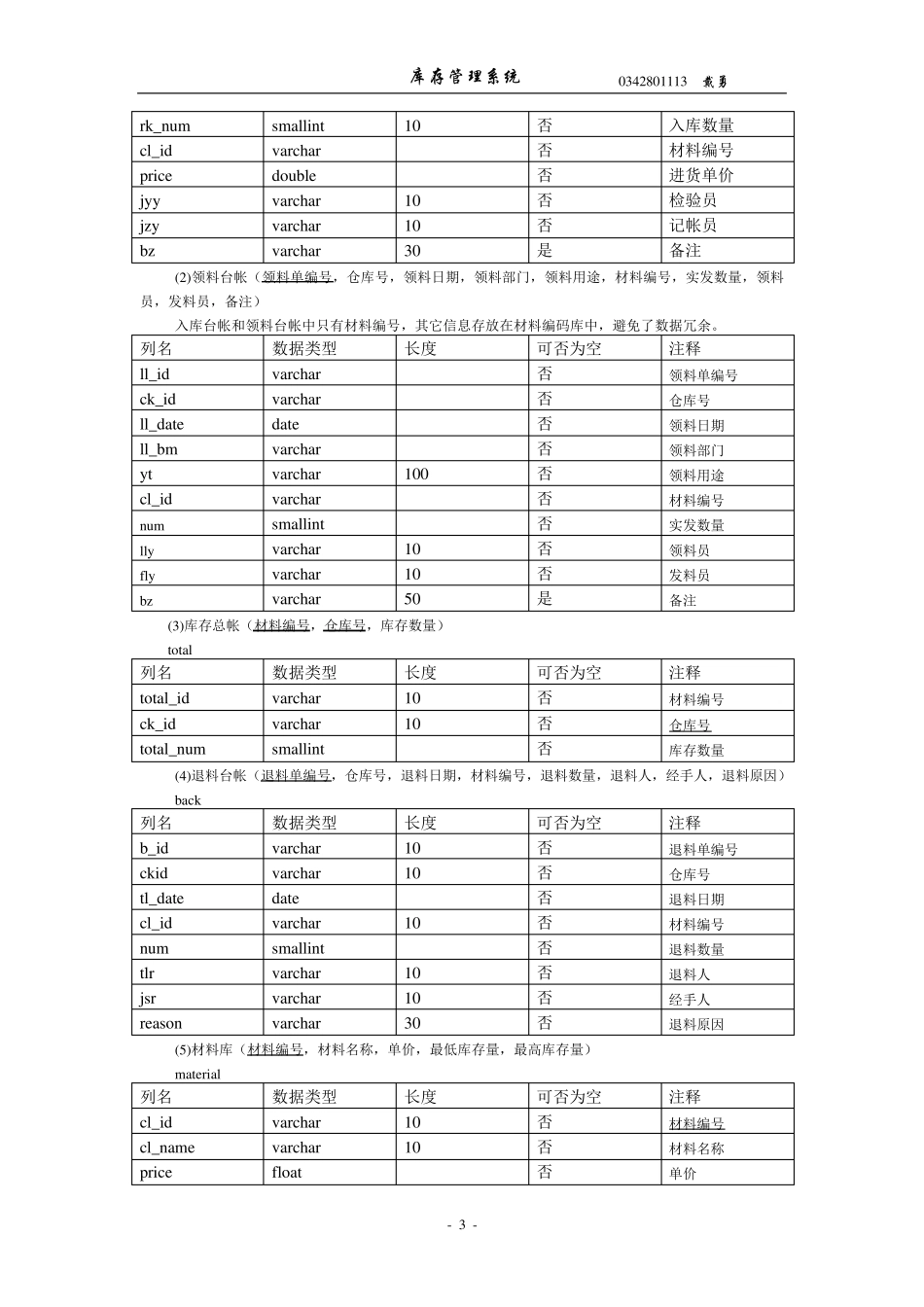

库存管理系统数据库设计_第3页
3/10
库 存 管 理 系 统 0342801113 戴 勇 - 1 - 库 存 管 理 系 统 ----系统设计 一 功 能 设 计 总原则: 首先要保证系统总目标的实现,其次注意模块的独立性要强。各模块的接口应简单明了。 系统结构图:功能模块的划分,数据录入、库存分析、查询系统 各功能模块的描述:输入,输出,功能。 二 数 据 库 设 计 1. 数据模型抽象层次 2. E-R 方法的基本思想 在设计过程中引入一个中间步骤,即先设计一个企业模式(该模式纯粹是现实世界的反映,与存储结构、存取方式无关),再将企业模式转换为某个 DBMS上可以实现的数据模型。多数是关系数据模型。 3. 库存管理系统采用这种方法,先设计出概念数据模型,即E-R 模型。 3.1 库存管理系统局部 E-R 视图 (1) 物料与入库单之间 (2) 物料与领料单之间 (3) 物料与退料单之间 (4) 物料与仓库之间 3.2 库存管理系统集成 E-R 视图 物 料 入库单 入库 领料 物 料 领料单 退货 物 料 退货单 存放 物 料 仓 库 1 1 1 N N N N M (1) (2) (3) (4) 库存管理系统 数据录入 库存分析 查询系统 入库帐单 领料帐单 出库帐单 短缺分析 超储分析 按 材料查 按日期 查 库 存 管 理 系 统 0342801113 戴 勇 - 2 - 4. ER 模型到关系模式的转换  功能要求: ✓ 入库单登录 ✓ 领料单登录 ✓ 退料单登录 ✓ 物资短缺/超储分析 ✓ 物资积压分析  相关数据库表 ✓ 入库台帐 ✓ 领料台帐 ✓ 退料台帐 ✓ 库存总帐 4.1 实体集的转换 一个实体型转换为一个关系,实体的属性就是关系的属性,实体的关键字就是关系的关键字。 4.2 联系的转换 (1)M:N 联系 一个联系转换为一个关系,相关实体的关键字与联系的属性组合成关系的属性,相关实体的关键字组合成关系的关键字。 (2)1:N 联系 N 端实体的关键字构成关系的关键字,可以与 N 端合并。 (3)1:1 联系 任一端实体的关键字构成关系的关键字,可以与任一端合并 5.参考数据库结构 (1)入库台帐(入库单编号,仓库号,进货日期,供货单位,入库数量,材料编号,进货单价,检验员,记账员,备注) inpu t 列名 数据类型 长度 可否为空 注释 rk_id v archar 10 否 入库单编号 ck_id v archar 10 否 仓库号 in_date date 否 进库日期 cl_from v archar 10 否 供货单位 物 料 入...
